Schul-Verstärker-/Radioanlage
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1955 ??
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 224745
- Number of Tubes
- 35
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 220; 250 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Metal case
- from Radiomuseum.org
- Model: Schul-Verstärker-/Radioanlage - Siemens & Halske, -Schuckert
- Shape
- Rack
- Dimensions (WHD)
- 1200 x 1350 x 340 mm / 47.2 x 53.1 x 13.4 inch
- Notes
-

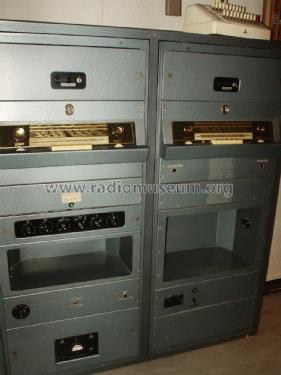

Im 2-teiligen Rack sind mehrere Chassis eingebaut. von oben:
2 NF-Leistungsverstärker mit jeweils 2 x EF40 und 2 x EL34,
2 identische Radiochassis mit jeweils 7 Röhren: EC92 EC92 ECH81 EF89 EABC80 EL84 EM80
1 Umschalteinbau mit Postrelais,
1 Steuerverstärker 6SEla 2139
Platz für Plattenspieler und Tonbandgerät
1 NF-Leistungsverstärker 6SEla 2780

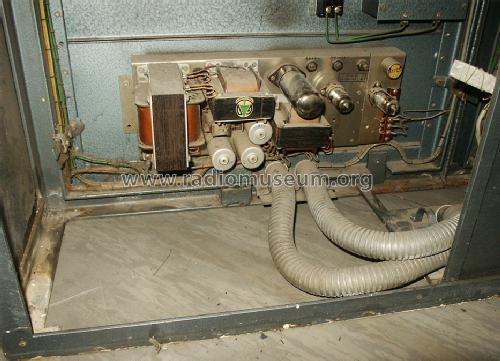

1 NF-Verstärker mit 2 x EF40 und 1 x EL34
und Stromversorgung.
- Author
- Model page created by Heribert Jung. See "Data change" for further contributors.
