For model Taschensuper RT10, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1960–1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: OC171V OC171M OC170 OC170 OC170 TF65 TF65 TF65 RL232g RL232g RL41
Main principle Superhet with RF-stage; ZF/IF 452/10700 kHz; 2 AF stage(s)
Tuned circuits 5 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
Power out 0.08 W (unknown quality)
from Radiomuseum.org Model: Taschensuper RT10 - Siemens; D S.& Halske / S.
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 150 x 90 x 50 mm / 5.9 x 3.5 x 2 inch
Notes

UKW-Dipol in der Rückwand, zusätzliche UKW-Antenne (Litze) in der langen Trageschlaufe.

3 AM-ZF-Kreise, 7 FM-ZF-Kreise. Variometerabstimmung bei UKW.

Net weight (2.2 lb = 1 kg) 0.6 kg / 1 lb 5.1 oz (1.322 lb)
Price in first year of sale 198.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1960/61 / Radiokatalog Band 1, Ernst Erb
Mentioned in HdB d.Rdf-& Ferns-GrH 1961/62
Literature/Schematics (1) Handbuch VDRG 1962/1963
Literature/Schematics (2) -- Original-techn. papers.
Literature/Schematics (4) Hetényi László: Külföldi rádiókészülékek adatai, MHSZ 1964.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2385 models, 1959 with images and 1247 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Siemens; D S.&: Taschensuper RT10
Threads: 2 | Posts: 3
Hits: 981     Replies: 1
siemens: Siemens Taschensuper RT10: nur sehr leiser Empfang
Peter JACOB
25.Dec.16
  1

Ein bei diesem Gerät bekanntes Problem ist der oftmals sehr leise Empfang. Ursache hierfür ist die Tatsache, dass besonders die in der ZF verwendeten Germanium-Transistoren des Typs OC170 (und manchmal auch im HF Teil die OC171) über längere Zeiträume im Inneren dazu neigen, metallische Dendriten zu bilden, die das (elektrisch in die Schaltung eingelötete) Gehäuse mit einem (oder gar mehreren) der aktiven Transistoranschlüsse E, B, C mehr oder weniger hochohmig gegen Masse verbinden. Der damit einhergehende Signalverlust verursacht den zu leisen Empfang.

Abhilfe: Transistoren sorgfältig auslöten und zunächst messen, ob der Kurzschluss (mitunter "nur" im kOhm-Bereich!) nur nach einem der drei Anschlüsse E, B, C besteht oder nach mehr als einem. Ist der Kurzschluss nur nach einem Anschluss vorhanden und ansonsten die Transistorfunktion noch einwandfrei, genügt es zur Not, beim Wiedereinlöten den Gehäuseanschluss abzuzwicken und nicht mehr einzulöten. Ansonsten muss der Transistor ausgewechselt werden. Wenn kein Originaltyp vorhanden ist, kommen als Ersatztypen die etwas leichter erhältlichen Germanium-Transistoren AF126 oder AF239 (dieser auch als Ersatz für OC171) infrage, wobei man beim AF239 bedenken muss, dass dessen sehr hohe Grenzfrequenz u.U. unerwünschte Schwingungen verursachen könnte.

Ist das Gerät ohnehin schon offen, empfiehlt sich zusätzlich eine kurze Prüfung der drei 10uF-Elektrolytkondensatoren und des 3uF-Elektrolytkondensators. Diese neigen nach so langer Zeit zu Leckströmen, was mit dem Ohmmeter (kOhm Bereich) leicht nachgemessen werden kann. Ein kurzzeitiger Mess-Ausschlag beim Testen des (mindestens einseitig ausgelöteten Kondensators) ist aber normal und wird durch den Ladestrom verursacht.

Dietmar Rudolph
26.Dec.16
  2

Das Problem, daß sich in legierten Ge-Transisoren Whisker bilden, die dann zu Kurzschlüssen führen, wurde bereits mehrfach angesprochen.

Zinnfasern im AF102 ;  Whisker

Ja, selbst bei unbehandeltem Al kann es Whisker geben.

MfG DR


Hits: 1555     Replies: 0
siemens: RT10; Taschensuper Schwingneigung LW
Pius Steiner
03.Feb.13
  1

Beseitigung von Schwingneigungen auf Langwelle
beim Taschensuper RT10

Durch das im Verhältnis zum technischen Aufwand kleine Gerät ließ sich konstruktiv nicht immer die elektrisch günstigste Platzordnung für alle Bauteile erreichen. Dies gilt vor allem für die Langwelle, deren Vorkreisspule am Ferritstab unmittelbar hinter dem Ausgangstransformator zu liegen kommt.

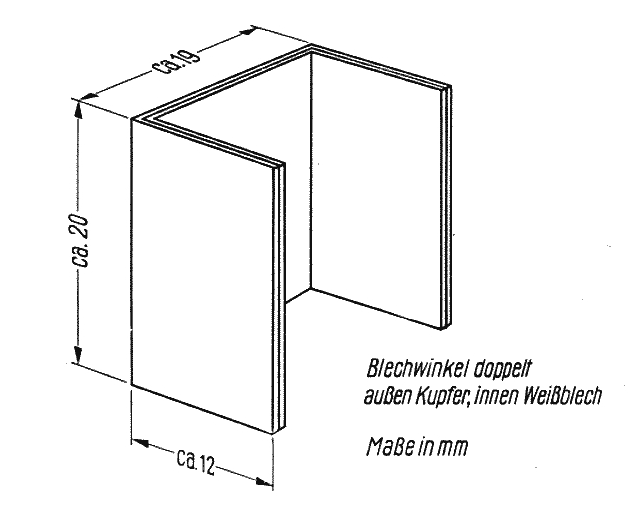

Die Endstufe arbeitet bis zu einem bestimmten Grad noch als Langwellenverstärker, so daß unter Umständen vom Ausgang der Endstufe über die Langwellen-Antennenspule auf den Eingang Rückkopplung zustande kommen kann. Diese Erscheinung wurde ursprünglich durch einen Bedämpfungswiderstand 130 kΩ parallel zur Langwellenvorkreisspule vermindert, bessere Abhilfe bringt aber ein Abschirmblech um den Ausgangsübertrager. An dieses Blech werden unterschiedliche Forderungen gestellt. Es muß ausreichend abschirmen und darf andererseits die Ferritantennenspule nicht zu stark bedämpfen. Dies wird durch ein zweiteilig zusammengelötetes Blech, bestehend aus einem Innenblech aus Weißblech und einem Außenblech aus Kupfer, erreicht (die Reihenfolge ist äußerst wichtig!).
Bei Verwendung von nichtisolierten Metallkappentransistoren in der Endstufe wird empfohlen, die Seitenfläche des Abschirmbleches mit Klebeband zu isolieren, um die Kurzschlußgefahr zu anderen Bauteilen über die Metallkappen zu beseitigen. Sollte ein Nachrüsten notwendig sein, können die Abmessungen zum Nachbau aus der Skizze entnommen werden.

Quelle: Siemens Werkstatt-Praxis März 1962
