S98U-01; Siera; Eindhoven NL (ID = 293818) Radio

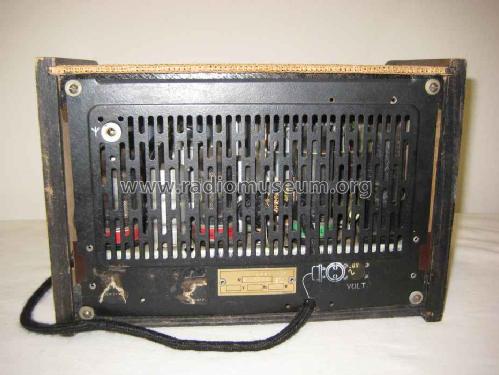

Siera; Eindhoven NL: S98U-01 [Radio] ID = 293818 880x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model S98U-01, Siera; Eindhoven (NL)

Country:  Netherlands
Manufacturer / Brand:  Siera; Eindhoven (NL)
Year: 1941 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Superheterodyne (common); 2 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage AC/DC-set / (110) 125; (200) 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: S98U-01 - Siera; Eindhoven NL
Material Leather / canvas / plastic - over other material
Shape Tablemodel without push buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 264 x 180 x 130 mm / 10.4 x 7.1 x 5.1 inch
Notes

Gleiches Chassis wie Philips 204U.

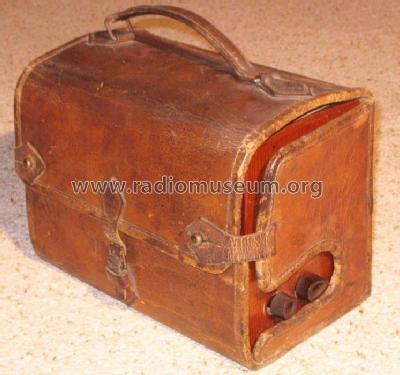

Gerät befindet sich in einem Lederkoffer.
Siehe auch Siera S100U-04 (Lang- und Mittelwelle).


Tuning scale light bulb type: Neon bulb.

The mains voltage selector has only 2 positions: 125 and 220 Volt. To select 110 or 200 Volt, R38 has to be shorted and the labels on the selector switch have to be exchanged.

This radio is comparable with NSF H126U and Philips 204U.

Attention: chassis connected to the mains !
Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)

Model page created by Heinz Moser. See "Data change" for further contributors.



All listed radios etc. from Siera; Eindhoven (NL)
Here you find 42 models, 40 with images and 18 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siera; Eindhoven NL: S98U-01
Threads: 1 | Posts: 9
Hits: 2417     Replies: 8
Wer weiß etwas über den Siera S 98 U ?
Heinz Moser
23.Jan.07
  1
Christian ADAM
23.Jan.07
  2

Hallo,

Der S 98 U befindet sich nicht in meinen Siera Tabellen. Aber es gibt ein S 93 U (ECH3 EF9 CBL1 CY1 C1) . In jedem Fall sollte es ein 1940 Model sein.

M f G,

Heinz Moser
24.Jan.07
  3

Hallo lieber Christian,

vielen Dank für Ihre schnelle Reaktion. Auf dem Typenschild steht: S 98 U - 01 und Röhrenbestückung (2 x UCH 21, UBL 21, UY 21), Chasis und Skala entsprechen dem Philips 204 U (Kommißbrot).

Das Gehäuse besteht  links und rechts aus Holz und dazwischen ist es mit grobem Leinen (wie Kartoffelsackstoff) bespannt. Das Ganze befindet sich in einem Lederkoffer; das Leder ist ca. 7 mm stark. Es handelt sich aber nicht um ein Koffergerät im herkömmlichen Sinn, da es für den Betrieb das Netz benötigt.

Attachments

Christian ADAM
25.Jan.07
  4

Hallo,

In 1940 gab es nach meinem Buch die Siera der 90 Reihe. Also finde Ich S93, S96 und S99, alle in A (Wechselstrom = Alternatif) oder U (Universal) Ausführung. Aber die Tabelle geht nur bis 1940. Vom Anfang SIERA bis 1940 gab es kein S98. Also ist es nach 1940...

Und wenn man schaut wenn die UCH21, UBL21 und UY rausgekommen sind:

http://www.radiomuseum.org/forumdata/upload/RCRcmpl%2EPDF

findet man Anfang 1941. Also ist das Model von 1941 oder nachher.

Vielen Dank an Herr ROSCHY für die erwähnte obige Röhrentabelle :-)

Christian ADAM





Martin Steyer
26.Jan.07
  5 Hallo Herr Moser,

die Skala und die Röhrenbestückung entsprechen dem Siera S108U, den ich in meiner Sammlung habe. Vermutlich ist in Ihrem Gerät auch das von Philips entwickelte Standard-Chassis des Typs 203U (mit MW und LW), der 204U (mit MW und KW).
Vergleichen Sie doch mal das Chassis mit den Innenfotos beim 203U, sehr wahrscheinlich paßt auch der Schaltplan.
Bitte legen Sie das Modell unter der Bezeichnung S98U an und laden dann die Bilder auf das Modell, möglichst auch Innenaufnahmen. Baujahr 194?.

Herzlichen Gruß,
Martin Steyer
Heinz Moser
27.Jan.07
  6

Vielen Dank, Herr Steyer,

es ist in der Tat so, wie von Ihnen ausgeführt. Es handelt sich praktisch um den 204 U von Philips mit MW und KW. Werde das Gerät hochladen, so bald ich ein paar bessere Bilder habe.

Das Baujahr dürfte zwischen 1941 und 1945 liegen. Ungewöhnlich ist auch noch der Lederkoffer.

MfG

Heinz Moser

Vielen Dank auch noch einmal an Herrn Adam!

Ernst Erb
03.Feb.07
  7

Grüezi Herr Moser

Wäre es nciht an der Zeit, das Modell anzulegen?

Heinz Moser
06.Feb.07
  8

Doch!  Kommt demnächst!

MfG

Heinz Moser

Konrad Birkner † 12.08.2014
07.Feb.07
  9

Hat sich inzwischen erledigt. Alles wäre einfacher gewesen, wäre das Gerät als S98U-01 angelegt worden anstatt als "gleiches Chasis wie Philips 204 ". Bitte immer alle vorhandenen Informationen eingeben. Das erleichtert die Adminarbeit.

Aber:  Ende gut - alles gut.

Weiterhin viel Freude am Hobby


Siera; Eindhoven NL: S98U-01
End of forum contributions about this model
