• Year
  • 1959/1960
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 16764

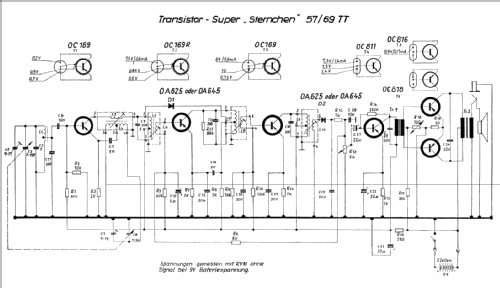

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 455 kHz
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Dry Batteries / 9 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6.5 cm = 2.6 inch
  • Power out
  • 0.1 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org

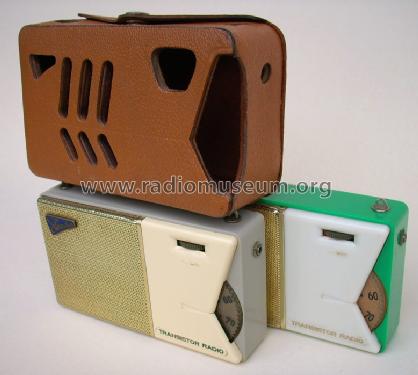

  • Model: Sternchen 57/69TT - Stern-Radio Sonneberg, VEB,
  • Shape
  • Very small Portable or Pocket-Set (Handheld) < 8 inch.
  • Dimensions (WHD)
  • 149 x 90 x 42 mm / 5.9 x 3.5 x 1.7 inch
  • Notes
  • Erstes Transistor-Taschenradio in der DDR, 1959 zur Leipziger Messe vorgestellt.
    HF-Transistoren (OC44, OC45 später OC169, OC169R) importiert.

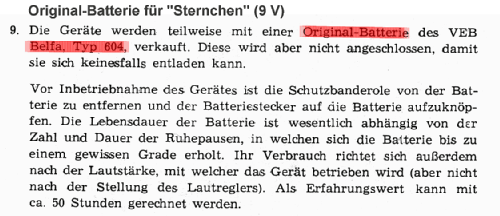

    9-V-Spezial-Blockbatterie Typ 604, BP1829/9, 32x69x32 mm³ von Belfa (BAE).

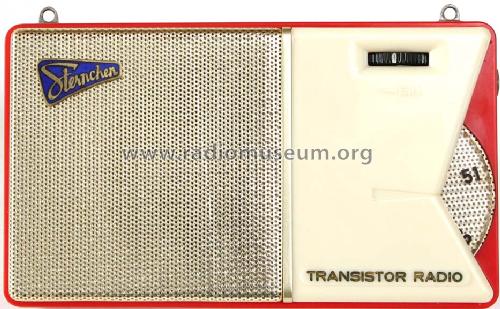

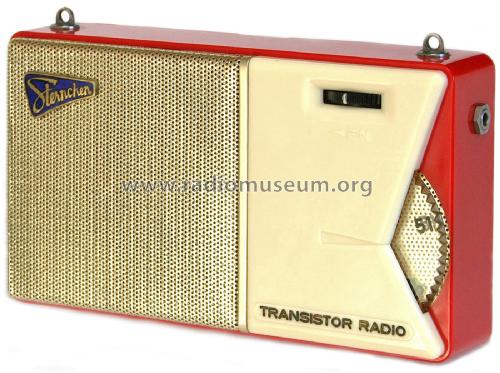

    1960 Produktion nach Stern-Radio Berlin verlagert mit der Modellbezeichnung 57/69 TT-3. Als Zubehör werden ein Ohrhörer mit passendem 3,5-mm-Monoklinkenstecker für 24,50 Mark, Ledertasche und Trageriemen angeboten.

    Für das Gehäuse waren die Modelle KT-6 und Realistic Hi-Fiver KT-6 des japanischen Herstellers Kobe Kogyo Corporation Vorbild.

  • Net weight (2.2 lb = 1 kg)
  • 0.4 kg / 0 lb 14.1 oz (0.881 lb)
  • Price in first year of sale
  • 195.00 DM
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)

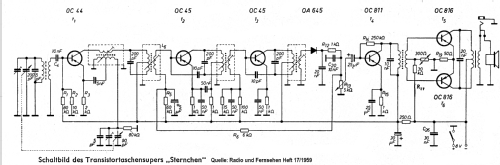

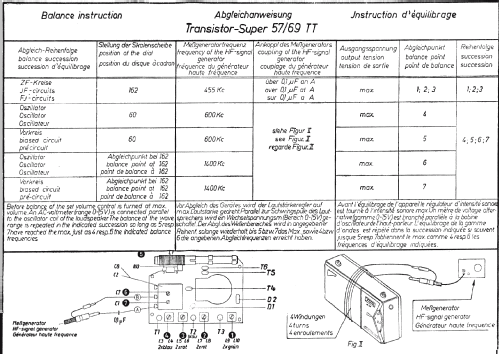

  • -- Original-techn. papers. (Radio und Fernsehen, 1959, Heft 17, Seiten 542-544)
  • Literature/Schematics (2)
  • Zeitschrift "Jugend und Technik" (DDR), 1960, Heft 4, Seiten 8/9/60
  • Picture reference
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.
  Zeitschrift "Jugend und Technik" April 1960 (Heft 4), Seiten 8/9/60: Testbericht / Qualitätsprobleme. 4700 KB
  • Documents regarding this model

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Stern-Radio: Sternchen 57/69TT

Threads: 1 | Posts: 7

In meiner Sammlung befinden sich u.a. „Sternchen“, die unterschiedliche Typschildchen haben. Üblicherweise haben diese Geräte ein Messingschildchen, bei denen die freien Stellen um den Schriftzug herum mit blauem Lack (wahrscheinlich Epoxidharz) ausgefüllt sind. Ich habe auch Geräte, bei denen dieser Lack schwarz bzw. weiß (hier nur einfache Farbe) ist. Das schwarze Schildchen ist wahrscheinlich aus Aluminium. Das schwarze und das blaue stimmen in der Größe (26 x 14,5 und 25 x 14 mm) annähernd überein. Das weiße ist etwas kleiner (20,5 x 12 mm). Die äussere Form und die Schrägstellung der Buchstaben stimmen auch nicht an jeder Stelle überein. Bei den blauen Schildchen gibt es auch unterschiedliche Farbtöne.

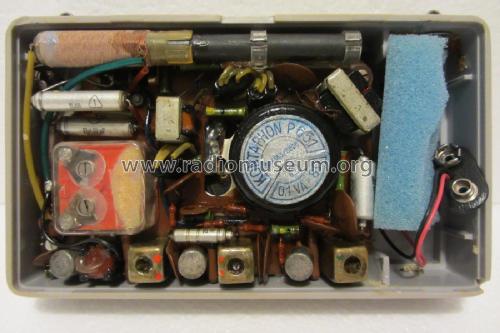

Man kann ja nicht ausschließen, dass ein findiger Bastler ein Schildchen nachgebaut hat, ich halte es aber nicht für wahrscheinlich. Das Herstellungsjahr lässt sich gut an den Elkos ablesen, wenn die noch original sind. Bei allen Geräten tragen die Elkos Herstellungsdaten aus dem Jahr 1960 (01/60, 06/60 und 08/60), d.h. also, man kann annehmen, dass diese Geräte im Jahre 1960 gebaut wurden. Sie enthalten im HF-Teil OC44/OC45/OC45 bzw. OC169/OC169R/OC169. Im NF-Teil sind OC811 und 2XOC816 eingebaut. Vielleicht hat jemand hierzu etwas zu berichten – es wäre schön. Freundlichen Gruß, K.- Heinz Entrich



Karl-Heinz Entrich † 7.21, 26.Oct.16
