Revox A700

Revox A700; Studer GmbH, Willi (ID = 523676) R-Player

Revox A700; Studer GmbH, Willi (ID = 523678) R-Player

Revox A700; Studer GmbH, Willi (ID = 523679) R-Player

Revox A700; Studer GmbH, Willi (ID = 523680) R-Player

Revox A700; Studer GmbH, Willi (ID = 523681) R-Player

Revox A700; Studer GmbH, Willi (ID = 523683) R-Player

Revox A700; Studer GmbH, Willi (ID = 523684) R-Player

Revox A700; Studer GmbH, Willi (ID = 523685) R-Player

Revox A700; Studer GmbH, Willi (ID = 523687) R-Player

Revox A700; Studer GmbH, Willi (ID = 523688) R-Player
Revox A700; Studer GmbH, Willi (ID = 2345440) R-Player Revox A700; Studer GmbH, Willi (ID = 216548) R-Player
Revox A700; Studer GmbH, Willi (ID = 216549) R-Player Revox A700; Studer GmbH, Willi (ID = 216550) R-Player
Revox A700; Studer GmbH, Willi (ID = 2345445) R-Player Revox A700; Studer GmbH, Willi (ID = 84141) R-Player
Revox A700; Studer GmbH, Willi (ID = 587981) R-Player Revox A700; Studer GmbH, Willi (ID = 462432) R-Player
Revox A700; Studer GmbH, Willi (ID = 105217) R-Player Revox A700; Studer GmbH, Willi (ID = 105220) R-Player
Use red slider bar for more.
Revox A700; Studer GmbH, Willi (ID = 2345440) R-Player
Studer GmbH, Willi: Revox A700 [R-Player] ID = 2345440 1400x1370
Select picture or schematic to display from thumbnails on the right and click for download.

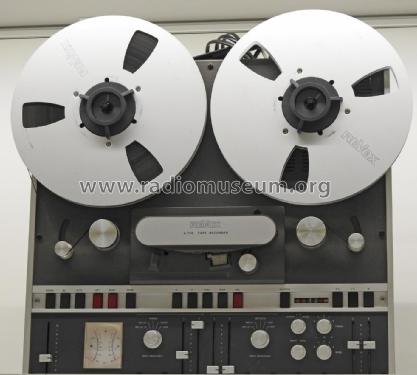

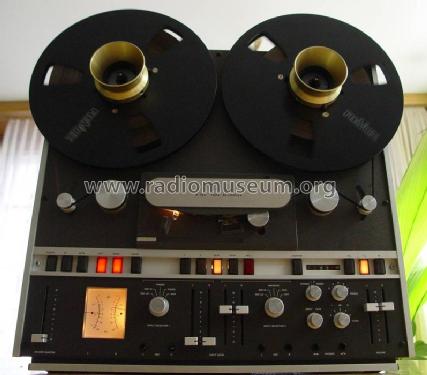

For model Revox A700, Studer GmbH, Willi (ReVox); Löffingen:
Gerät im 'Das Rundfunkmuseum' in Cham

Country:  Germany
Manufacturer / Brand:  Studer GmbH, Willi (ReVox); Löffingen
Brand

ReVox (brand)
Year: 1973–1980 Category: Sound/Video Recorder and/or Player
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder; Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Revox A700 - Studer GmbH, Willi ReVox;
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 483 x 462 x 206 mm / 19 x 18.2 x 8.1 inch
Notes HiFi-Stereo-Zwei- oder Vierspur. Bandgeschwindigkeiten: 9,5/19/38 cm/s; 3 Motoren; 3 Köpfe; Spulen-Ø 26,5 cm.
Net weight (2.2 lb = 1 kg) 27 kg / 59 lb 7.5 oz (59.471 lb)
External source of data Erb
Source of data Katalog RFP 1974 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Studer GmbH, Willi (ReVox); Löffingen
Here you find 81 models, 60 with images and 26 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Studer GmbH, Willi: Revox A700
Threads: 2 | Posts: 2
Hits: 4808     Replies: 0
Revox Service Manual, Bedienungsanleitungen
Peter Steffen
02.Dec.05
  1 Hier eine gute Link für Revox Geräte.
 Gratisdownload von Service-Manual und Bedienungsanleitungen.


http://www.schori.info/

auf Revox klicken und ganz unten bei:
Online Dokusammlung zum Downladen

Sammlergrüsse

Peter

Hits: 2634     Replies: 0
studer: A700; Revox
Sieghart Brodka † 24.2.17
11.Mar.04
  1

Die A700 gehörte zu einer ganzen Chassis-Reihe von Bandmaschinen für verschiedenste Profi-Anwendungen (A 67, B 67, A 810, 812 ua.), sie bildete eine Art Brücke, qualitativ, komfortbezogen wie preislich, zwischen der "einfacheren" A77 und den schweren Rein-Studio-Maschinen A80, A800 wie den vorgenannten Typen. Dabei war sie mit rd. DM 2300,- relativ preiswert. Mit 2 zusätzlichen Bandumlenkrollen und pendelnden Bandzug-Ausgleichrollen war hoher Gleichlauf bzw. eine gute Bandlauf-Sicherheit gegeben, man konnte vor-/hinterband die Modulationen dh. auch die Remanenzgüte der Bandschicht messen, sie hatte Mischmöglichkeiten für 2 Stereoquellen, eine Entzerrg.schnellumschaltung IEC/ NAB, Klangregler uva. Durch 3 Band-Geschwingkeiten war zudem eine vielseitige Anwendung gegeben. Als Besonderheit war durch quarzstabilisierte Tachoregelung des Tonmotors eine variable Bandgeschwindigkeit in +/-7 Halbtonschritten gegeben (externe Kabelsteuerung).

Hatte sie kurzzeitig i.Test und zur Beschreibung in den 70er jahren.


Studer GmbH, Willi: Revox A700
