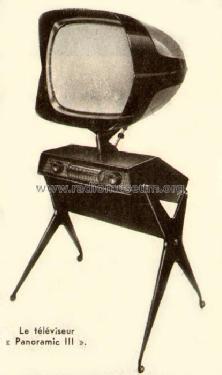

Panoramic 111 (P111) Ch= 548F

Panoramic 111 Ch= 548F; Téléavia marque, (ID = 1221499) Television Panoramic 111 Ch= 548F; Téléavia marque, (ID = 228183) Television
Panoramic 111 Ch= 548F; Téléavia marque, (ID = 228184) Television Panoramic 111 Ch= 548F; Téléavia marque, (ID = 569401) Television
Panoramic 111 Ch= 548F; Téléavia marque, (ID = 228181) Television Panoramic 111 Ch= 548F; Téléavia marque, (ID = 228186) Television
Panoramic 111 Ch= 548F; Téléavia marque, (ID = 746161) Television Panoramic 111 Ch= 548F; Téléavia marque, (ID = 746291) Television
Panoramic 111 Ch= 548F; Téléavia marque, (ID = 746292) Television Panoramic 111 Ch= 548F; Téléavia marque, (ID = 1221498) Television
Use red slider bar for more.
Panoramic 111 Ch= 548F; Téléavia marque, (ID = 1221499) Television
Téléavia marque,: Panoramic 111 Ch= 548F [Television] ID = 1221499 477x768
Select picture or schematic to display from thumbnails on the right and click for download.
For model Panoramic 111 (P111) Ch= 548F, Téléavia (marque), Frigeavia; Paris

Country:  France
Manufacturer / Brand:  Téléavia (marque), Frigeavia; Paris
Year: 1958–1961 Category: Television Receiver (TV) or Monitor

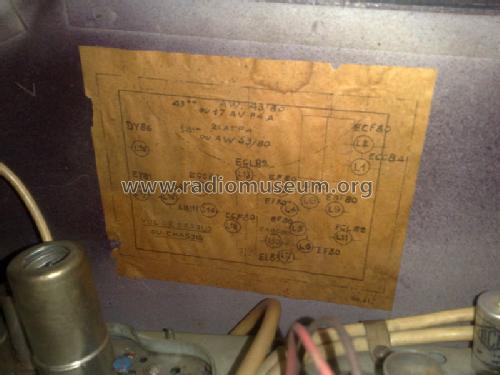

Valves / Tubes 19: ECC84 ECF80 EF80 EB91 EL83 EBF80 EABC80 ECL82 ECC82 EL36 EY81 DY86 AW53-80
Main principle Superhet with RF-stage
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Panoramic 111 Ch= 548F - Téléavia marque, Frigeavia;
Material Various materials

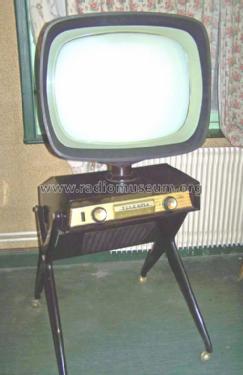

Shape Console, Highboy (legs > 50 %).
Dimensions (WHD) 750 x 1370 x 740 mm / 29.5 x 53.9 x 29.1 inch
Notes

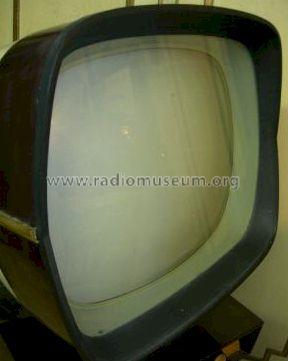

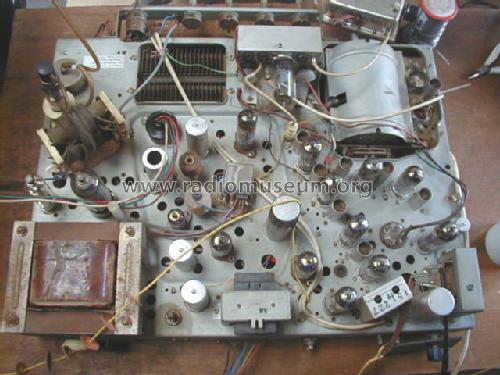

Tube cathodique aluminisé de 54 cm. Châssis téléviseur 548F (1957), rotacteur 12 positions équipé pour 6 canaux des standards français et belge 819 lignes ou Luxembourg. Deux HP elliptiques de 12 x 17 cm. 2 diodes à germanium + 2 redresseurs sélenium.

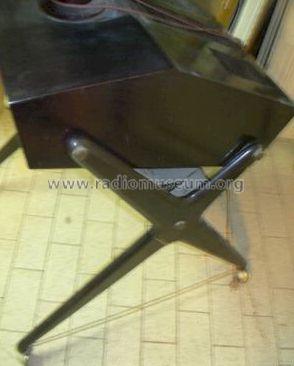

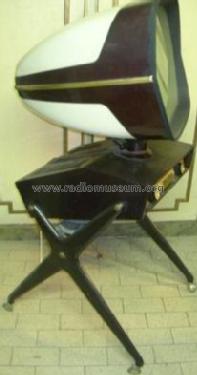

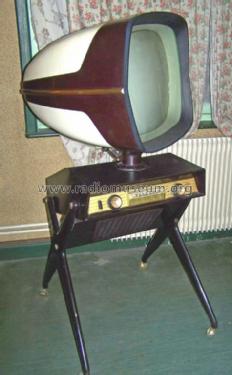

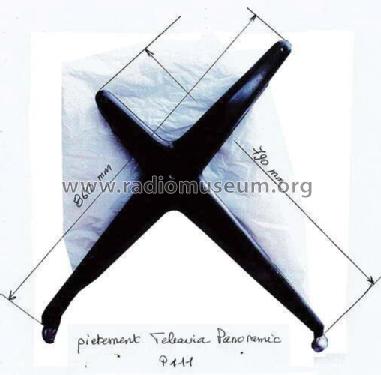

Écran orientable horizontalement de 90° et verticalement de 30°, englobé d'une manière aérodynamique par deux carénages en matière plastique, reposant sur un coffret tres plat contenant le châssis. Double piètement équipé de roulettes demi-sphériques. Protecteur « Filtravia » disponible en 1960/1961.

Design par Philippe Charbonneaux et M. Vioche.

Ce modèle trés probablement sorti en 1958 seulement (première mention Mai 1958). Tubes mentionnés une fois par type.

A noter : il existe un schéma qui est prétendument valable pour le P111, montrant un total de 18 tubes (avec deux redresseurs EY82) au lieu de 19 tubes. Ce schéma n'est pas valide, merci de ne pas télécharger ici.

Mentioned in Practical Television (UK), July 1958
Literature/Schematics (1) Television, No. 38, Mai 1958
Literature/Schematics (2) -- Original prospect or advert (Dépliant gamme 1961)
Literature/Schematics (3) Le Haut-Parleur (No. Spécial, 30 Oct. 1958)

Model page created by a member from A. See "Data change" for further contributors.
