Dacapo 1952 W - Holz

Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1952/1953
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 19226

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 6
  • Anzahl Transistoren
  • Hauptprinzip
  • Superhet allgemein; ZF/IF 452 or 472/10700 kHz
  • Anzahl Kreise
  • 6 Kreis(e) AM     9 Kreis(e) FM
  • Wellenbereiche
  • Langwelle, Mittelwelle und UKW (FM).
  • Betriebsart / Volt
  • Wechselstromspeisung / 110-240 Volt
  • Lautsprecher
  • Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 18 cm = 7.1 inch
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Dacapo 1952 [W - Holz] - Telefunken Deutschland TFK,
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 510 x 325 x 210 mm / 20.1 x 12.8 x 8.3 inch
  • Bemerkung

  • AM-ZF 452 oder 472 kHz.

    Der Katalog des Rundfunk-Grosshandels 1952/53 beschreibt als Material Holz - sowohl für die Allstrom- als auch für die Wechselstromausführung. Ein Modell gleicher Bezeichnung aus Bakelit ist nicht aufgeführt. Trotzdem hat ein Sammler das Gerät in Bakelitausführung. Bitte beachten Sie die Ausführung Ihres Gerätes wenn Sie Bilder hochladen.

    Der Katalog des Rundfunk-Grosshandels 1952/53 führt zusätzlich den Kurzwellenbereich was falsch ist.

  • Nettogewicht
  • 9 kg / 19 lb 13.2 oz (19.824 lb)
  • Originalpreis
  • 258.00 DM
  • Datenherkunft extern
  • Erb
  • Literatur/Schema (1)
  • -- Original-techn. papers.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Dacapo befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Telefunken: Dacapo 1952

Threads: 2 | Posts: 10

Ein altes Telefunken Dacapo - Radio habe ich nach Austausch diverser Kondensatoren wieder hergestellt, so dass es eigentlich ganz gut läuft. Allerdings hat es noch einen Mangel auf UKW: Wenn ich einen Sender per magischem Auge auf Vollausschlag einstelle, ist er verzerrt, stelle ich knapp neben dem Optimum ein, ist die Wiedergabe um etliches besser! Ich tippe auf Neuabgleich des Ratiodetektors, dieser ist mir aber in Ermangelung des nötigen Abgleichwerkzeuges nicht möglich. Hat jemand Erfahrung mit solchen Fehlern? Gibt es noch andere Fehlerursachen?
Vielen Dank, mfGr.
Gerd Gareiss

Nachtrag: EABC80 und Ratio-Elko wurden bereits ohne Erfolg erneuert!

Anlagen

Gerd Gareiss, 14.Oct.06

Weitere Posts (5) zu diesem Thema.

Hallo Forum !

Nachdem ich glücklich einen Telefunken Dacapo, 1952W  erworben habe bin ich etwas verwirrt, der Fotos und der technischen Angaben wegen im Radiomuseum.Das vorhandene  Foto im Radiomuseum zeigt ein Gerät mit "Gebiss" , meines hat aber keines.

Die vorhandene Site mit Schaltplan unterscheidet sich erheblich von meinem Plan , der im Gerät (*freu*) war.

Beispielsweise ist da eine EM 35 als magisches Auge vorhanden, laut meinem Plan und dem Gerät selbst ist eine EM11 eingebaut... auch die ECC 81 taucht bei mir nicht auf ?!

Sollte es tatsächlich in einem Modelljahr so viele Varianten geben? Andere Röhren und dann mit "Gebiss"  ??

Schaun mer mal was die Profis sagen.....

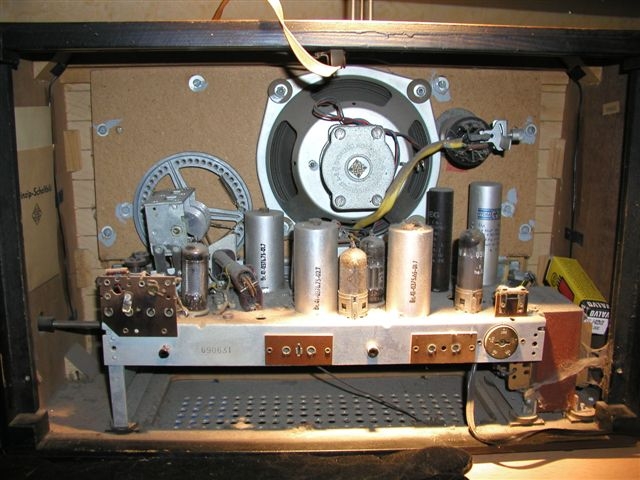

Das Radio selbst ist sehr gut erhalten, die Bilder sind nach der ersten Öffnung entstanden.Eine gute ECH 81 lag nebst Schaltplan und Sicherungen im verstaubten Gehäuse.

Sehr schön auch die grün leuchtende Skala.



Beste Grüße,

Rene Schöller











Anlagen

Rene Schöller, 03.Feb.04

Weitere Posts (5) zu diesem Thema.
