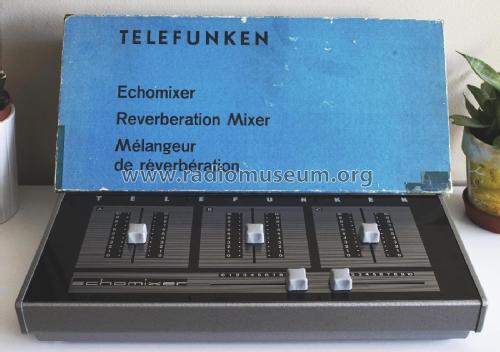

For model Echomixer, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH:
eBay-Bild

Paese:  Germania
Produttore / Marca:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Anno: 1961–1968 Categoria: Amplificatore audio o mixer audio
Semiconduttori (transistor solo contati) 6: OC603 OC603 OC603 OC603 OC604 AC106
Principio generale Amplificatore audio
Gamme d'onda - senza
Particolarità
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 110; 220 Volt
Altoparlante
Potenza d'uscita
Radiomuseum.org Modello: Echomixer - Telefunken Deutschland TFK,
Forma Soprammobile con qualsiasi forma (non saputo).
Dimensioni (LxAxP) 440 x 75 x 120 mm / 17.3 x 3 x 4.7 inch
Peso netto 3 kg / 6 lb 9.7 oz (6.608 lb)
Prezzo nel primo anno 345.00 DM
Fonte esterna dei dati Erb
Fonte dei dati Handbuch VDRG 1964/1965
Bibliografia Handbuch VDRG 1967/1968
Letteratura / Schemi (1) Funk-Technik (FT) (17/1961, S. 624 / Neuvorstellung)


Elenco delle radio e altri apparecchi della Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
In questo link sono elencati 3474 modelli, di cui 3043 con immagini e 2011 con schemi.






Discussioni nel forum su questo modello
Telefunken: Echomixer
Argomenti: 1 | Articoli: 3
Visite: 1342     Risposte: 2
telefunken: Echomixer Anschluss an Geräte mit Schutzleiter
Tobias Münzing
27.Oct.14
  1

Wertes Forum,

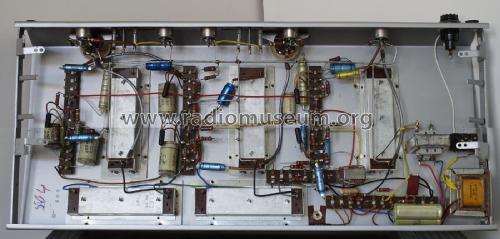

ich habe mir dieses Gerät am vergangenen Samstag in Inning gekauft und habe es erstmal gründlich restauriert, es waren einige ERO100 Kondensatoren enthalten die schon stark gealtert waren und nicht mehr funktionsfähig. Das Mischpult sollte nun wieder funktionieren. Nur bin ich mir nicht sicher ob ich dieses so einfach verwenden kann. Ich habe gesehen das man die positive Spannung als Gerätemasse benutzt und die negative Seite durchführt dies bereitet mir etwas Bauchschmerzen.

Nicht das das Laptop und CD-Spieler noch Schaden nehmen...

Kann jemand etwas dazu sagen und mir weiterhelfen?

herzliche Grüße

Tobias Münzing

Bernhard Nagel
27.Oct.14
  2

Es spielt keine Rolle, ob hier der positive oder negative Pol der internen Mixer-Versorgungsspannung an der Gerätemasse (und evtl. damit gleichzeitig am Schutzleiter) liegt. In den Eingängen wie auch im Ausgang sind Koppelkondensatoren geschaltet, die keinen Gleichspannungsfluss zulassen. Zudem erfolgt die Versorgung des Laptops bzw. des CD-Players aus jeweils eigener Stromversorgung mit galvanischer Trennung. Bestenfalls werden bei allen Geräten nur die Schutzleiter (so vorhanden) miteinander verbunden. Wenn sonst keine Fehler vorliegen, ist der Einsatz also unproblematisch.

Tobias Münzing
29.Oct.14
  3

Hallo Herr Nagel,

vielen Dank für die Erklärung! Erst im Nachinein kam mir der Einfall so lange man nicht versucht die Minus Seite des Gleichrichters ans Gehäuse anzulegen besteht kein Grund zur Besorgnis.

herzliche Grüße Tobias Münzing
