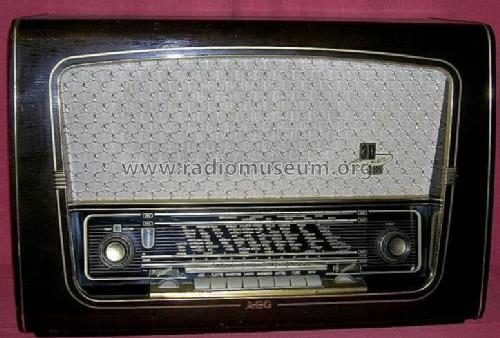

4075WD Ausf.B ab Nr.23700
AEG (Radios) Allg.Elektricitäts-Ges.
- Country
- Germany
- Manufacturer / Brand
- AEG (Radios) Allg.Elektricitäts-Ges.
- Year
- 1955/1956
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 25204
Gehäuse war ehemals dunkelbraun
Click on the schematic thumbnail to request the schematic as a free document.

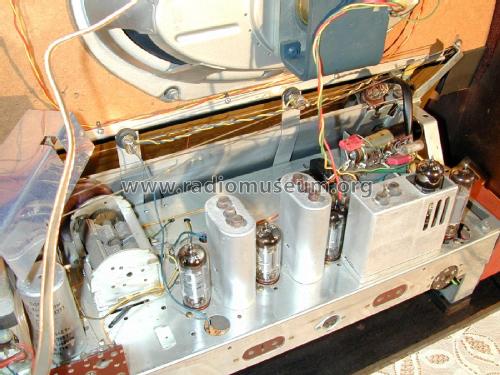

- Number of Tubes
- 7
- Number of Transistors
- Semiconductors
- B250C75
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 7 AM circuit(s) 9 FM circuit(s)

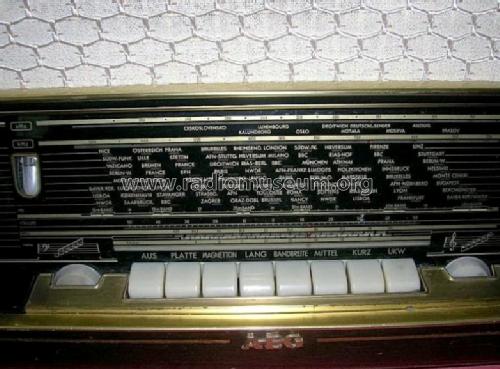

- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.

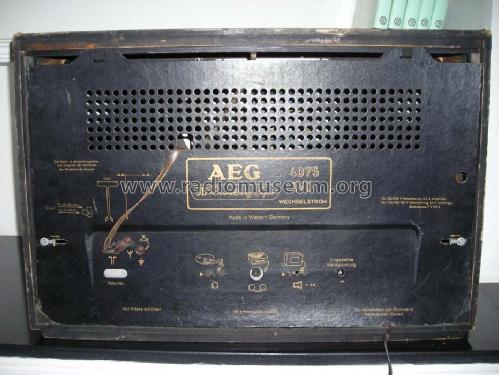

- Power type and voltage
- Alternating Current supply (AC) / 110-240 Volt
- Loudspeaker
- 4 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: 4075WD [Ausf.B ab Nr.23700] - AEG Radios Allg.Elektricitäts-

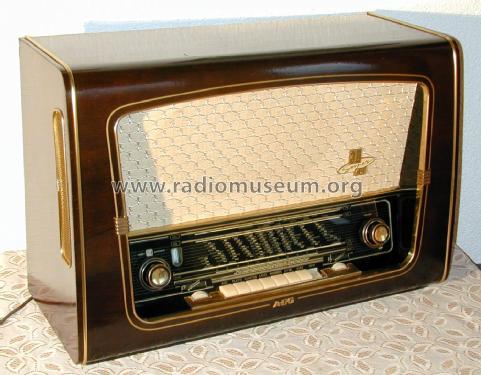

- Shape
- Tablemodel with Push Buttons.
- Notes
- Ausführung A hat 3 LS.
- External source of data
- Wiesmüller
- Source of data
- Lange, Schaltungen der Funkindustrie
- Other Models
-
Here you find 848 models, 739 with images and 422 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Collections
The model is part of the collections of the following members.
Forum contributions about this model: AEG Radios Allg.: 4075WD
Threads: 2 | Posts: 14
Hallo,auf dem Übertrager ist laut Zeichnung ein 50uf Elko. Bei meinem Radio ist dieser nicht vorhanden.An Hand des Schaltplanes kann ich ,als Anfänger, nicht sehen an welchen Pin`s dieser angelötet ist. Vielleicht hat ja jemand z.b. ein Bild oder Zeichnung wo er richtig ingehört. Schon mal vielen Dank.LG Peter
Peter Kann, 27.Feb.26

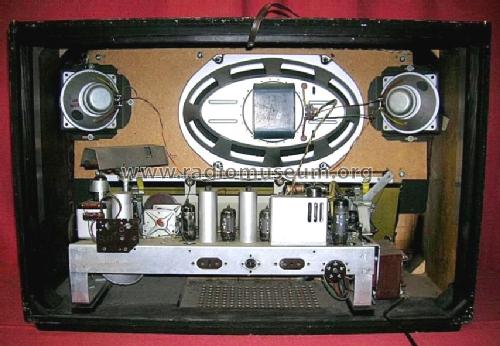

Frage: Beim Radio AEG 4075 soll es Ausführung "A" mit drei Lautsprechern und Ausführung "B" mit vier Lautsprechern geben.
Jedoch sind auch beim Modell "B" ausschliesslich Fotos eines Radios mit drei Lautsprechern hinterlegt. Wo ist bitte der vierte Lautsprecher versteckt?
Grüsse
Stefan Hammermayer
Stefan Hammermayer, 11.Dec.23
