5W641 Bakelit

5W641; Blaupunkt Ideal, (ID = 73128) Radio

5W641; Blaupunkt Ideal, (ID = 6617) Radio

5W641; Blaupunkt Ideal, (ID = 857663) Radio
5W641; Blaupunkt Ideal, (ID = 1858045) Radio 5W641; Blaupunkt Ideal, (ID = 1858050) Radio
5W641; Blaupunkt Ideal, (ID = 1858047) Radio 5W641; Blaupunkt Ideal, (ID = 1917509) Radio
5W641; Blaupunkt Ideal, (ID = 57729) Radio 5W641; Blaupunkt Ideal, (ID = 57728) Radio

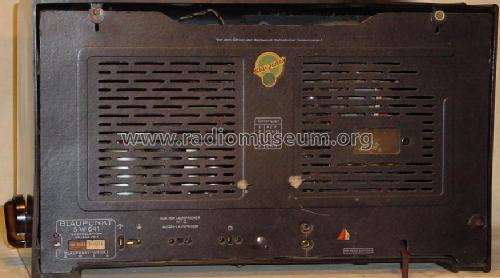

5W641; Blaupunkt Ideal, (ID = 57730) Radio 5W641; Blaupunkt Ideal, (ID = 509124) Radio
5W641; Blaupunkt Ideal, (ID = 509126) Radio 5W641; Blaupunkt Ideal, (ID = 509128) Radio
Use red slider bar for more.

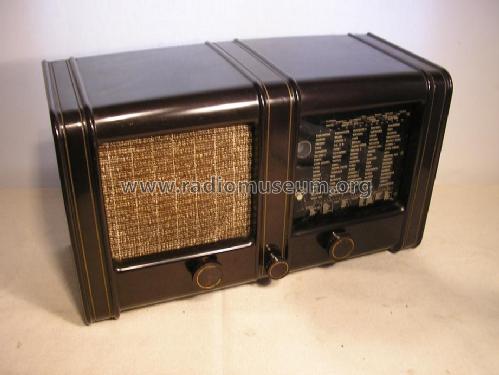

5W641; Blaupunkt Ideal, (ID = 1858045) Radio
Blaupunkt Ideal,: 5W641 [Radio] ID = 1858045 1400x812
Select picture or schematic to display from thumbnails on the right and click for download.
For model 5W641 Bakelit, Blaupunkt (Ideal), Berlin, später Hildesheim:
5W641

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 ECL11 AZ11 EM11
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: 5W641 [Bakelit] - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 530 x 310 x 230 mm / 20.9 x 12.2 x 9.1 inch
Notes auch 641H
Net weight (2.2 lb = 1 kg) 11.3 kg / 24 lb 14.2 oz (24.89 lb)
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3130 models, 2781 with images and 2122 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: 5W641
Threads: 1 | Posts: 2
Hits: 361     Replies: 1
blaupunkt: Abgleich des 5W641
Andreas Reuther
20.Jan.19
  1

Der Abgleich des Radios stellte mich vor ein Rätsel. Es ging um den Langwellenbereich. Das Schaltbild verriet, dass ein Vorkreisabgleich im Langwellenbereich nicht vorgesehen ist, wohl aber der LW- Oszillator kann eingestellt werden. Der neben der ECH11 befindliche Alubecher entält die Vorkreisspulen für MW und KW, der hintere Becher trägt die Spulen für Mittelwelle und Langwelle. Beide Abgleichkerne sind nur von oben zugänglich. Da ich den unten geschlossenen Alubecher nicht demontieren wollte (von unten kommt man außerdem nicht ran, da sich unter dem Becher das Chassis und der Wellenschalter befinden, habe ich die Sache genauer untersucht und festgestellt, dass sich im obere MW-Kern ein sechseckiges Loch befindet und den man mit einem entsprechenden Sechskant drehen kann. Durch dieses Loch passt ein langer Abgleichschlüssel aus dem RFT-Abgleichbesteck, mit dem man nun den unteren Kern, der einen Schlitz hat, zum Abgleich verdrehen kann.

Leider ist es mir nicht gelungen, ein Bild in diesem Beitrag mit hochzuladen, da ich keine URL dazu habe... Das Bild dazu ist aber unter den Modellbildern zu finden.

Dietmar Rudolph
21.Jan.19
  2

Lieber Herr Reuther,

Das gewünschte Bild kann wie folgt in den Beitrag eingefügt werden:

  • Wenn das kleine Bild rechts in der "Galerie" der Modellbilder angeklickt wird, erscheint es im großen Fenster.
  • Wenn Sie dann mit Rechts-Klick dieses Bild anklicken, erscheint eine Auswahl.
  • Wählen Sie dann daraus "Graphik Adresse kopieren".
  • Klicken Sie nun hier im Editor auf das Symbol für "Bild einfügen".
  • Es öffnet sich ein entsprechendes Fenster.
  • Da geben Sie über "ctr V" die Adresse in die Zeile "URL" ein.

Und schon ist das Bild eingefügt.

MfG DR


Blaupunkt Ideal,: 5W641
