Palma de luxe 72360 -72370 Frankreich
Blaupunkt (Ideal), Berlin, später Hildesheim
- Paese
- Germania
- Produttore / Marca
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Anno
- 1962/1963
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 321543
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern

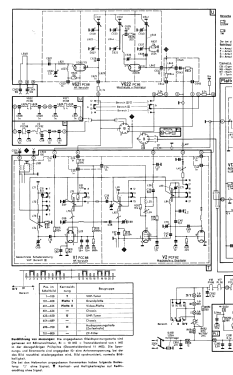

Manufacturer documentation
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 19
- Valvole
- EF80 PCL84 ECH84 PCC88 PCF82 EF80 EF80 EF184 PCL84 PC88 PC86 ECH84 PCL85 PC92 ECH84 PL36 PY88 DY86 AW59-90
- Numero di transistor
- 1
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA)
- Altoparlante
- 2 altoparlanti
- Potenza d'uscita
- 4 W (qualità ignota)
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Palma de luxe 72360 -72370 [Frankreich] - Blaupunkt Ideal, Berlin,
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Dimensioni (LxAxP)
- 720 x 490 x 420 mm / 28.3 x 19.3 x 16.5 inch
- Annotazioni
-
12 Kanäle, empfängt französische 819 Zeilen-Norm. UHF-vorbereitet. Bildröhre 59 cm, 110°.
2 Lautsprecher: 9 x 18 cm und 10 cm.18 Röhren (+ CRT), 2 Trockengleichrichter, 10 "diverse".
Modell 72360 UHF vorbereitet, Modell 72370 komplett mit UHF.
- Peso netto
- 32 kg / 70 lb 7.8 oz (70.485 lb)
- Bibliografia
- La TSF pour TOUS - TSF et TV (Revue mensuelle) (Sept. 1962, Téléviseurs Saison 62/63)
- Letteratura / Schemi (1)
- -- Original-techn. papers. (My schematic)
