Sultan 2420

Sultan 2420; Blaupunkt Ideal, (ID = 52469) Radio

Sultan 2420; Blaupunkt Ideal, (ID = 52470) Radio

Sultan 2420; Blaupunkt Ideal, (ID = 13725) Radio

Sultan 2420; Blaupunkt Ideal, (ID = 2249212) Radio
Sultan 2420; Blaupunkt Ideal, (ID = 2054641) Radio Sultan 2420; Blaupunkt Ideal, (ID = 2054642) Radio
Sultan 2420; Blaupunkt Ideal, (ID = 2054644) Radio Sultan 2420; Blaupunkt Ideal, (ID = 2054643) Radio
Sultan 2420; Blaupunkt Ideal, (ID = 325569) Radio Sultan 2420; Blaupunkt Ideal, (ID = 52608) Radio
Sultan 2420; Blaupunkt Ideal, (ID = 327571) Radio Sultan 2420; Blaupunkt Ideal, (ID = 229267) Radio
Sultan 2420; Blaupunkt Ideal, (ID = 52607) Radio Sultan 2420; Blaupunkt Ideal, (ID = 52609) Radio
Use red slider bar for more.
Sultan 2420; Blaupunkt Ideal, (ID = 2054641) Radio
Blaupunkt Ideal,: Sultan 2420 [Radio] ID = 2054641 978x598
Select picture or schematic to display from thumbnails on the right and click for download.

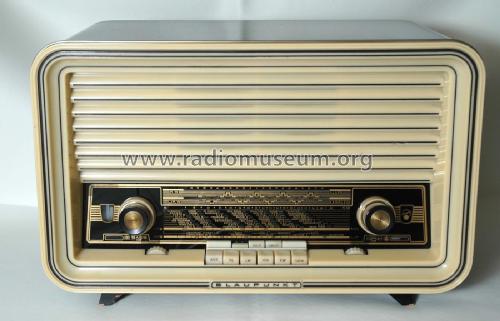

For model Sultan 2420, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner

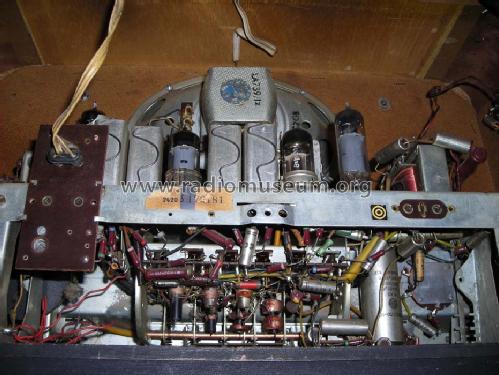

Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)

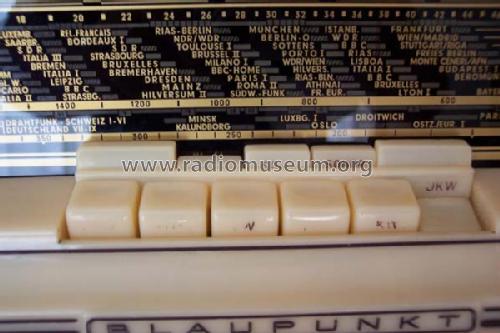

Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 155; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Sultan 2420 - Blaupunkt Ideal, Berlin,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 355 x 230 mm / 21.7 x 14 x 9.1 inch
Notes Gehäuserahmen aus Holz, lackiert, Frontgitter komplett aus Kunststoff
Net weight (2.2 lb = 1 kg) 9.4 kg / 20 lb 11.3 oz (20.705 lb)
Collectors' prices
External source of data Wiesmüller
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3112 models, 2765 with images and 2116 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Blaupunkt Ideal,: Sultan 2420
Threads: 2 | Posts: 4
Hits: 1390     Replies: 0
blaupunkt: 2420; Sultan Hochtöner reparieren
Christian Enzesberger
06.Aug.13
  1

Das Gerät bekam ich in sehr gutem Zustand. Es funktionierte auch, nur der linke Hochtöner (Elektrostatisch) ging nicht und der rechte, setzte aus.

-Zuerst baute ich die Hochtöner aus. Dazu die untere Mutter zwei Umdrehungen lockern und dann die obere Mutter komplett abschrauben. Der Lautsprecher lässt sich entnehmen.

-Nun biegt man die Laschen des Metallgitters wieder gerade und lötet den Anschluss an diesem Gitter ab. Man kann jetzt mit einem Schraubenzieher das Gitter abhebeln. Als ich das tat, sah ich, dass sich ein Stück Schaumstoff aufgelöst hatte. Dieses muss die Folie gegen die Kontaktleiste drücken.

-Ich reinigte die Kontaktleiste und die Folie, an dieser Stelle, mit Kontaktspray. Geht auch mit Isopropyl-Alkohol.

- An der Stelle am Gitter, die der Kontaktleiste gegenüber liegt und schon etwas näher an der Platine liegt wie die übrigen Teile des Gitters, klebte ich einen Streifen Fensterdichtung aus Schaumstoff auf. (Wird verwendet um alte Fenster abzudichten).

-Baut man jetzt alles wieder zusammen, drückt dieser Streifen aus Schaumstoff die Schallfolie auf die Kontaktleiste und der Hochtöner funktioniert wieder.

Da beide Lautsprecher betroffen waren, vermute ich, dass viele Geräte dieser Serie und auch in diesem Alter diesen Fehler haben können. Die Reparatur eines Lautsprecher dauert wenige Minuten, alles ist wieder Original.


Hits: 1872     Replies: 2
blaupunkt: Leitender Röhrensockel
Peter Breu
17.Jan.09
  1

Hallo zusammen,

nach stundenlanger Suche brachte mich dieser Blaupunkt fast zum verzweifeln. Hatte jemand schon mal das Problem eines leitenden Röhrensockels. Hier scheinen die Röhrensockel zu leiten. Es funkt sogar oder brennt richtig im inneren des Sockels.

Wer hat ein ähnliches Problem schon mal gehabt?

Gruß

Peter Breu

Dietrich Grötzer
17.Jan.09
  2

Ja das kann vorkommen, durch übermäßige Erwärmung oder Feuchtigkeit (leitend) verschmort Hartpapier (Pertinax) und es bildet sich ein leitender kohleähnlicher leitender Belag.

Hier hilft nur die Fassung erneuern.

Peter Breu
18.Jan.09
  3

Vielen Dank für die vielen Antworten. Hätte nicht gedacht, dass es sich hier um ein bekanntes Problem handelt.


Blaupunkt Ideal,: Sultan 2420
End of forum contributions about this model
