Wien H1053; Blaupunkt Ideal, (ID = 212325) Radio
Blaupunkt Ideal,: Wien H1053 [Radio] ID = 212325 481x343
Select picture or schematic to display from thumbnails on the right and click for download.

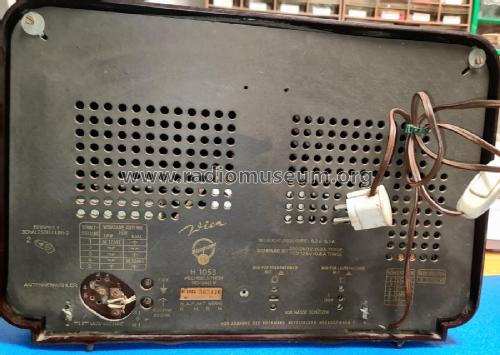

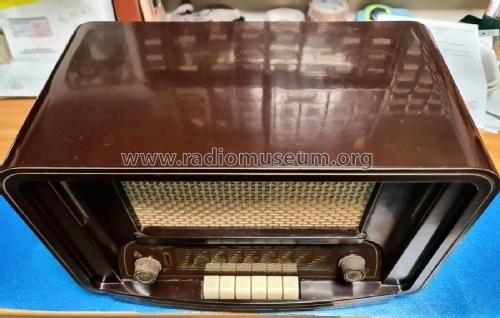

For model Wien H1053, Blaupunkt (Ideal), Berlin, später Hildesheim

Country:  Germany
Manufacturer / Brand:  Blaupunkt (Ideal), Berlin, später Hildesheim
alternative name

Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
Brand
Rotstern
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner

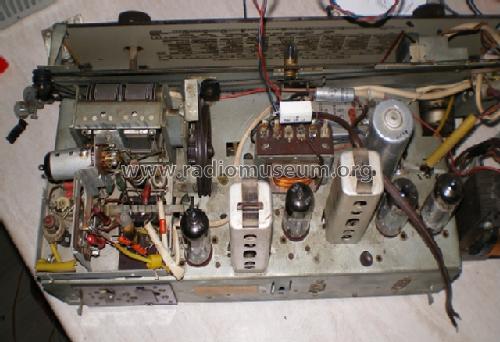

Valves / Tubes 6: EC92 EF85 EF85 EABC80 DM70 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 450/10700 kHz

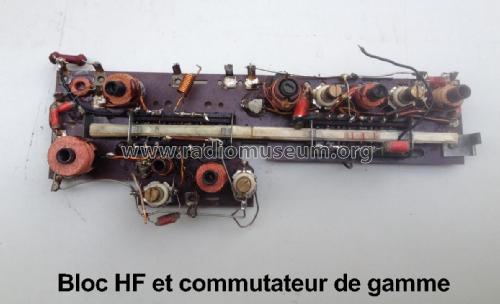

Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-125, 220-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Wien H1053 - Blaupunkt Ideal, Berlin,
Material Bakelite case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 465 x 315 x 240 mm / 18.3 x 12.4 x 9.4 inch
Notes DM70 = "Magischer Strich"
Net weight (2.2 lb = 1 kg) 8.8 kg / 19 lb 6.1 oz (19.383 lb)
Price in first year of sale 239.00 DM
Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkgeschichte der GFGF (9497)
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) -- Original prospect or advert (Point Bleu Prospekt, 1953-1954)


All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Here you find 3214 models, 2898 with images and 2221 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Blaupunkt Ideal,: Wien H1053
Threads: 1 | Posts: 1
Hits: 1967     Replies: 0
blaupunkt: Schlechter UKW-Empfang Wien H1053
Guenther Kisser
06.Jan.12
  1

Am PIN 1 der EABC80 befindet sich ein sehr empfindlicher Drahttrimmer mit 10pF (1cm Kupferdraht auf den ein dünner Draht gewickelt wurde). Wenn man das Teil wie ich nicht kennt, kommt man da nicht so schnell drauf.

Dazu kommt, dass der Drahttrimmer laut Schaltplan auf PIN 4 liegen soll. Technisch ist das allerdings egal, es erschwert nur die Fehlersuche.

Wenn der Draht eingerissen ist oder Schluss hat, ist der UKW Empfang mal schlechter und mal besser.

Ich habe einen 10pF Keramikkondensator eingebaut, das Radio funktioniert nach Abgleich des Ratio-Kreises wieder einwandfrei.




Blaupunkt Ideal,: Wien H1053
