Super 99 UKW Ch= RC61B; Braun; Frankfurt (ID = 1685669) Radio
Braun; Frankfurt: Super 99 UKW Ch= RC61B [Radio] ID = 1685669 930x724
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super 99 UKW Ch= RC61B, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 EF89 ECH81 EF89 EM80 EABC80 EL84
Semiconductors (the count is only for transistors) B250C100
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Super 99 UKW Ch= RC61B - Braun; Frankfurt
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 385 x 285 mm / 24.4 x 15.2 x 11.2 inch
Notes

Drehbare Ferritstab-Antenne. Schaltbares Rauschfilter.

99 UKW ist eines der letzten Modelle die Braun im "traditionellen Stil" (Messing-Zierleisten und -Zierkappen der Knöpfe, dunkel hochglanzpoliertes Gehäuse) parallel zu den seit 1955 aufgelegten Geräten der "neuen Form" (G11, TS-G) anbot.

Das Grundchassis ist RC61, angepasst für dieses Modell (elfenbeinfarbene Tasten, dunkle Skala etc:) hiess es dann RC61B.

Siehe auch G11/61 oder TS2 als Vertreter der neuen Formgestaltung mit Chassis RC61.

Collectors' prices

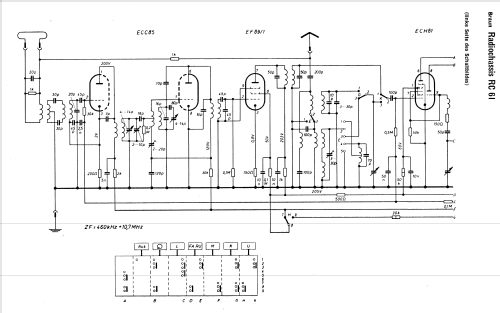

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.
