Atelier 1-8 Stereo Ch= RC8D

Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 2019032) Radio

Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 2019033) Radio

Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 2019034) Radio

Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 2019035) Radio
Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 217805) Radio Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 217808) Radio
Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 207978) Radio Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 207982) Radio
Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 217811) Radio Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 434342) Radio
Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 548642) Radio Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 548644) Radio
Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 548645) Radio Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 548647) Radio
Use red slider bar for more.

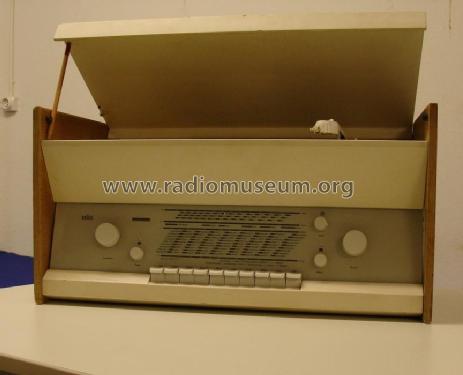

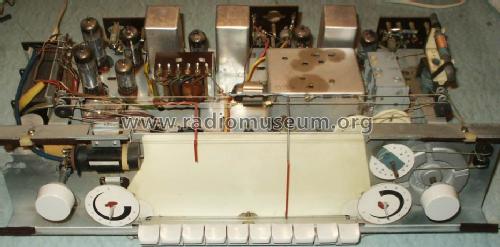

Atelier 1-8 Stereo Ch= RC8D; Braun; Frankfurt (ID = 217805) Radio
Braun; Frankfurt: Atelier 1-8 Stereo Ch= RC8D [Radio] ID = 217805 859x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Atelier 1-8 Stereo Ch= RC8D, Braun; Frankfurt

Country:  Germany
Manufacturer / Brand:  Braun; Frankfurt
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EF89 EM84 EABC80 ECC83 EL84 EL84
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Atelier 1-8 Stereo Ch= RC8D - Braun; Frankfurt
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 583 x 293 x 290 mm / 23 x 11.5 x 11.4 inch
Notes

Stereo-NF-Verstärker mit 2 Endstufen je 6 W, dazu passende Lautsprecherboxen L1 nicht im Lieferumfang;
Phono-Chassis = PC3S.
Im Handbuch des Rundfunk- u. Fernseh-Großhandels nur als Atelier 1 Stereo bezeichnet. Die Rückwand zeigt hingegen Atelier 1-8 (Stereo).

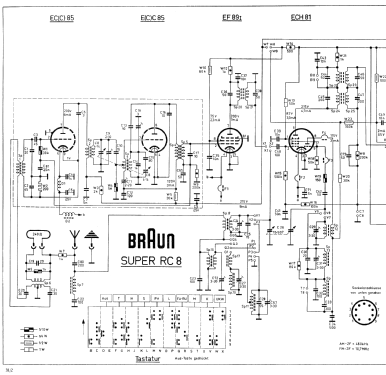

Das Schema ist lediglich mit Super RC8 bezeichnet.

Im Atelier 1-8 ist das gleiche Rundfunkchassis Super RC8, wie im Tischsuper G11/8 Stereo Ch= RC8, ID = 165213 verbaut. Deswegen können die Schaltpläne vom G11/8 verwendet werden.

Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Price in first year of sale 445.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1959/60 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Braun; Frankfurt
Here you find 1039 models, 905 with images and 644 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Braun; Frankfurt: Atelier 1-8 Stereo Ch= RC8D
Threads: 1 | Posts: 2
Hits: 1903     Replies: 1
braun: Ch= RC8D; Atelier 1-8 Stereo
Wolfgang Lill
21.Nov.12
  1

Der Schalter an der EL84 , was hat dieser für einen Grund ???

Günther Stabe † 19.8.20
22.Nov.12
  2

Hallo Herr Lill,

vermutlich meinen Sie dieses hier.

MfG

G.S.
