TS502

TS502; Vega, BP Radio, (ID = 1530679) Radio

TS502; Vega, BP Radio, (ID = 1546142) Radio
TS502; Vega, BP Radio, (ID = 2238591) Radio TS502; Vega, BP Radio, (ID = 1546937) Radio
TS502; Vega, BP Radio, (ID = 1546939) Radio TS502; Vega, BP Radio, (ID = 1546940) Radio
TS502; Vega, BP Radio, (ID = 1546946) Radio
Use red slider bar for more.
TS502; Vega, BP Radio, (ID = 2238591) Radio
Vega, BP Radio,: TS502 [Radio] ID = 2238591 1134x850
Select picture or schematic to display from thumbnails on the right and click for download.
For model TS502, Vega, BP Radio, Brionvega, Brion & Pajetta; Milano, Lissone (MI):
Schätze an diesen Gerät den guten Klang.

Country:  Italy
Manufacturer / Brand:  Vega, BP Radio, Brionvega, Brion & Pajetta; Milano, Lissone (MI)
Year: 1963 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF116 AF116 AF116 unknown_tr OC75 AC128 AC128
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Dry Batteries / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: TS502 - Vega, BP Radio, Brionvega,
Material Modern plastics (no Bakelite or Catalin)
Shape Design Radio or Novelty / Gadget - fancy or unusual shape.
Dimensions (WHD) 230 x 130 x 130 mm / 9.1 x 5.1 x 5.1 inch
Notes

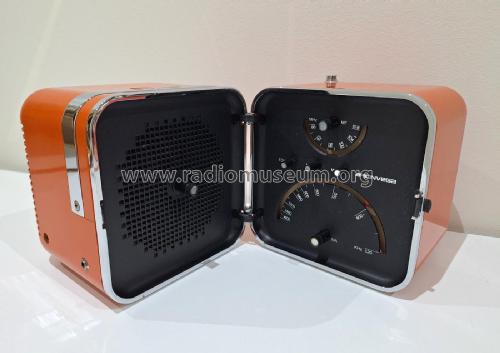

Radiocubo TS502, design by Marco Zanuso and Richard Sapper.

The model presented on this page has the following features:

  • FM up to 104 MHz (not 108 MHz)
  • first button on the left is CAF (not TONO)
  • 9 transistors and 2 transformers on the AF circuit (models III and IV have 10 transistors and no transformers)
  • no earphone and external power supply connectors.

See the following model pages for successor versions of the original TS502:

Before you upload your pictures, please make sure that you choose the right model page.

There are newer versions in production again: TS522 by BV srl, and a modern AM/FM miniature radio, made in China.


La versione in questa pagina ha le seguenti caratteristiche:

  • scala FM fino a 104 (e non 108)
  • primo pulsante da sinistra CAF (e non TONO)
  • 9 transistor e 2 trasformatori nella scheda di bassa frequenza (nelle versioni III e IV ci sono 10 transistor e mancano i trasformatori)
  • mancano i due jack (presa auricolare e presa per alimentazione esterna), presenti in tutte le versioni successive.

L'inizio della produzione indicato è 1963 (fonte: sito attuale Brionvega 2013, sito MoMA New York).

Per le versioni successive si vedano anche le pagine indicate qua sopra nel testo in inglese.

Prima di inviare le foto a questa pagina, verificare di aver scelto la corretta versione del TS502.

Il "Cubo Brionvega" è di nuovo in produzione, da parte della BV srl, una società di proprietà della SIM2 Multimedia, come modello dal design retro denominato TS522. Si noti che tale modello è catalogato sotto un produttore differente.

Si veda questa pagina per la radio AM/FM in scala/miniatura di produzione moderna cinese.


Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Collectors' prices
External source of data Collection Erb/Hompage of Manufactor
Mentioned in Antique Radio Magazine - Italy, Club Antique Radio Magazine (n.127, settembre-ottobre 2015, pag. 32-37)

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Vega, BP Radio, Brionvega, Brion & Pajetta; Milano, Lissone (MI)
Here you find 204 models, 110 with images and 102 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Vega, BP Radio,: TS502
Threads: 4 | Posts: 4
Hits: 711     Replies: 0
vega: Alimentatore Cubo Brionvega
Antonio Maida
30.Jan.18
  1

Salve a tutti, ho reperito un alimentatore che ritengo possa essere quello del Cubo TS 502, poichè non ho trovato  sul sito alcuna foto che mi confermasse ciò, chiedo ai collezionisi del famoso CUBO, se questo alimentatore è proprio quello originale.        Antonio

Attachments


Hits: 1580     Replies: 0
brionvega: TS502 (TS 502);
Otto Kippes † 24.4.17
08.Sep.09
  1

Information zum Designer des Gerätes: www.connox.de/designer/richard-sapper.htm.

Dort auch Daten des Nachfolgemodells ts522cr mit gleichem Design, zusätzlich mit Funkuhr und Weckfunktion.

Auch ich sollte ein Gerät TS502 reparieren, habe dies aber schnell aufgegeben. Dem exzellenten Design wird die Konstruktion leider nicht gerecht und die Ausführung ist nicht überzeugend. Es ist wohl nicht so einfach, in ein vorgegebenes Design eine funktionsfähige Technik einzubauen.

Die Abstimmung direkt über die Drehko-Achsen macht eine exakte Sendereinstellung fast unmöglich. Hier wäre eine Untersetzumg nötig.

Ein Schwachpunkt ist die Verbindung des Gehäusehälften. Auch hochflexible Kabel geben irgendwann nach. Die Montage der beiden HF-Platinen - Rücken an Rücken mit den Schaltern dazwischen - macht eine Fehlermessung oder Auslöten von Bauteilen praktisch unmöglich. Ein Ausbau der Platinen ist - wie schon von anderer Seite festgestellt - wegen des exzessiven Lötzinneinsatzes kaum denkbar. Bilder vom Innenleben schrecken wohl jeden "Reparateur" ab.

Ein schönes Ausstellungsstück ist es trotzdem.

Viel Spass damit

Otto Kippes.




Hits: 2036     Replies: 0
brionvega: TS502 (TS 502);
Michael Türck
12.Nov.08
  1

Hallo,

ich habe einer Bekannten versprochen ihr dieses Radio zu reparieren.....offensichtlich leichter gesagt als getan! NF O.K., FM+MW tot. Das Ding ist so verbaut, dass man nirgens richtig drankommt. Die Spannungsmessung rund um den Oszillator scheint O.K. Vielleicht hat jemand mit diesem Modell Erfahrungswerte und kann einen Tip geben. Ich habe Angst die 200 Gramm Lötzinn zu entfernen um z.B. Kondensatoren zu überprüfen.

Ich wäre für Hilfestellung sehr dankbar!


Hits: 3514     Replies: 0
brionvega: TS502 (TS 502);
Antonio Maida
04.May.07
  1 esiste anche una versione del cubo Brionvega TS 502 che, oltre alla modulazione di frequenza, riceve le onde medie e lunghe, un apposito tastino commuta le due gamme. E' probabile che questa versione venisse esportata in Francia, dove le onde lunghe venivano e vengono ulilizzate.

Vega, BP Radio,: TS502
