Mikrohet DARC-Standardgerät Nr. 6; Funke, Max, Weida/Th (ID = 772918) Amateur-R
Funke, Max, Weida/Th: Mikrohet DARC-Standardgerät Nr. 6 [Amateur-R] ID = 772918 933x792
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mikrohet DARC-Standardgerät Nr. 6, Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau:
KW-Amateurempfänger Funke Mikrohet, Werk-Nr. 164, Originalzustand.

Country:  Germany
Manufacturer / Brand:  Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau
alternative name

Prüfgerätewerk Weida, VEB || WETRON Weida, VEB; Weida, ;(Ostd.) (D) ex Funke
Brand
Bittorf & Funke
Year: 1960 Category: Amateur-Receiver (amateur bands, may include broadcast bands)
Valves / Tubes 5: EF80 ECC85 ECC85 ECF80 EF89 150C2
Semiconductors (the count is only for transistors) 2: OC612 OC612 OA161 OA161 OA161
Main principle Superhet, double/triple conversion; ZF/IF 5500/468 kHz
Tuned circuits 11 AM circuit(s)
Wave bands Short Wave (SW only)
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Mikrohet DARC-Standardgerät Nr. 6 - Funke, Max, Weida/Thür. Ostd.
Material Metal case
Shape Tablemodel without bush buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 250 x 190 x 110 mm / 9.8 x 7.5 x 4.3 inch

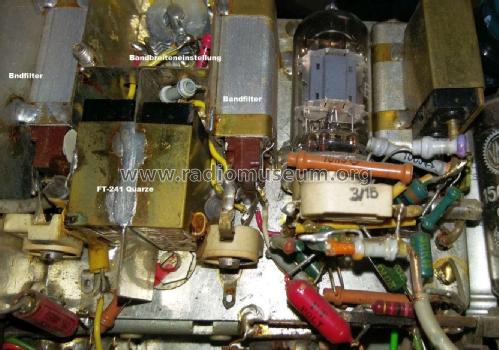

Notes DARC Standardgerät Nr. 6. Amateurbander 3,5 bis 28 MHz, AM/CW/SSB mit BFO, zwei Quarzfilter, AGC abschaltbar, S-Meter, Frequenzkorrektur, Störbegrenzung. Erste ZF 5,5 - 6,0 MHz. B250C100 (Netzgleichrichter), 2 x OC612 (BFO, Eichpunktgeber), 3 x OA161 (Demodulator, Störbegrenzer). Neuer Preis ab 08/1961: DM 625,-
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 595.00 DM
Source of data - - Manufacturers Literature / Radiokatalog Band 2, Ernst Erb
Documents regarding this model

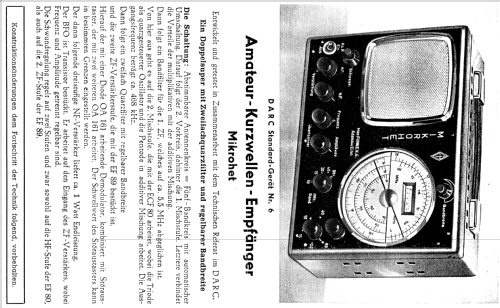

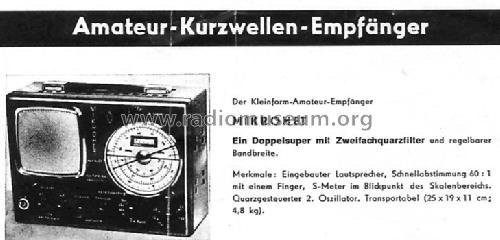

  Der Kleinform Amateurempfänger "Mikrohet" 351 KB


All listed radios etc. from Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau
Here you find 70 models, 69 with images and 40 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Funke, Max, Weida/Th: Mikrohet DARC-Standardgerät Nr. 6
Threads: 3 | Posts: 4
Hits: 2042     Replies: 0
funke: Mikrohet Schaltungsbeschreibung
Franz Harder
06.Sep.11
  1

Wie von Georg Paffrath (DL6EG) angekündigt, erschien in Heft 6 /1960 der Zeitschrift DL-QTC ein
 Bericht zum Mikrohet Empfänger, der im Anhang nachzulesen ist.

Hier beschreibt der Entwickler ausführlich die einzelnen Stufen und geht auf Schaltungsdetails ein.

Interessant sind die Überlegungen in der Einleitung, wie der Mikrohet RX nach den Vorgänger-Modellen
RX-57 und RX-60 die Produktpalette nach unten abrunden sollte.  Bis zur Markteinführung verging dann
doch geraume Zeit - der Funkschau Bericht erschien erst in Heft 10 / 1962.

F.H. DK5CB



Anlage: Schaltungsbeschreibung aus DL-QTC 6/1960

--> siehe Dokumente zu diesem Modell 'Der Kleinform Amateurempfänger Mikrohet' (351 kB).




Hits: 2530     Replies: 0
funke: Mikrohet Funkschaubericht
Dirk Becker
25.Jan.04
  1 Anbei ein Artikel aus der Funkschau 10/1962 zum Funke Mikrohet. Ich besitze zusätzlich auch noch das original Serviceheft zum Mikrohet, der Funkschau Bericht ist aber informativer und inhaltsreicher.

Gruß

Dirk Becker



P.S.: Das Dokument ist eine aufgearbeitete Version von http://www.dycor.ca/users/gerhard/nostalgy_2m.htm

Attachments


Hits: 2424     Replies: 1
funke: Mikrohet und technische Probleme bei Funke
Dirk Becker
25.Jan.04
  1 Der technische Referat des DARC schrieb in der Anlage zum Geschäftsbericht 1959, dass die im Vorjahr angegebenen Termine für den RX-60 und den Mikrohet wegen Fehlkonstruktion und technischem Unvermögen durch Funke nicht eingehalten werden konnten.
Vielleicht hat ein Sammlerkollege nähere Einzelheiten zur Geschichte von Funke. Was hat Funke außer Meßgeräten und Amatuergeräten noch und vor allem mit welchem Erfolg und wie lange hergestellt.

Gruß

Dirk Becker


------------------------------------------------------------------------------------
nachfolgend der Originaltext aus http://www.dl0bn.de/archiv/1960/an160.htm

Das Technische Referat

Die im Vorjahresbericht angegebenen Termine für RX-60 und Mikrohet konnten nicht eingehalten werden, da durch innerbetriebliche Verhältnisse bei der Firma Funke Verzögerungen eintraten. Neuer ZF-Teil für den RX-60 und Fabrikationsmuster des Mikrohet waren glatte Fehlkonstruktionen; bedingt durch Eigenwilligkeit verbunden mit techn. Unvermögen der betr. Arbeitskräfte bei Funke.

Für mich bedeutete das eine wesentliche Mehrarbeit und Verdruß, bis daß die Sache bereinigt war.

Die Fertigstellung der 5 DARC-Labormuster des Mikrohet wurde dadurch ebenfalls verzögert. Es sind erst 3 Stück fertig, die jetzt herausgehen. Ein Muster befindet sich z. Z. bei der Schriftleitung. Ebenso der Bericht über den Mikrohet, der in Heft 6 des DL-QTC erscheint. Funke-Muster wurden auf der Hannover-Messe gezeigt. Ausliefertermin nach Angabe von Funke ist September!

In der gleichen Größe wurde ein Sender entworfen (25 Watt-Fonie; 35 CW). Die Entwicklungsarbeiten sind noch nicht abgeschlossen. Unverbindliches Aufbaumuster zeigt Funke in Hannover.

Voraussichtlicher Abschluß der Entwicklungsarbeiten hier im techn. Ref. September/Oktober. Lieferung durch Funke nicht vor 1961.

Abgeschlossen ist die Entwicklung eines außerordentlich kleinen Quarz-Eichpunktgebers (transistorbestückt). Muster zur Erprobung bei der Schriftleitung. Bericht hierüber geht im Mai heraus. Veröffentlichungstermin liegt noch nicht fest. Wahrscheinlich Juliheft.

Die Weiterentwicklung das RX-60-S mit speziellen SSB-Zusätzen ist in Arbeit. Es werden Produktdetektor und neuer BFO für 468 kHz vorgesehen. Abschluß der Entwicklungsarbeiten zirka Oktober. Auslieferung durch Funke nicht vor 1961.

Ferner ist ein Transistor-Empfänger in Arbeit, Elektrische Struktur wie Mikrohet - nur entsprechend kleiner. Laborvormuster kann evtl. in Saarbrücken gezeigt werden.

Sehr viel Zeit nimmt mir die immer umfangreichere Korrespondenz weg. In diesem Zusammenhang fielen an Routinearbeiten an: 315 Briefe, Karten, technische Anfragen usw. Es muß ein Weg gefunden werden, mich davon zu entlasten, sonst können die angegebenen Termine nicht eingehalten werden. Der Club ist für einen Einmann-Betrieb des Techn. Referates zu groß geworden.

DL6EG


Eilert Menke
06.Oct.04
  2 Anzumerken ist noch, daß es sich bei DL6EG um Ing. OM Georg Paffrath (+ Nov. 1969), dem damaligen technischen Referenten des Deutschen Amateur Radio Club e.V. handelt, der maßgeblich für die Entwicklung und Konstruktion des RX57, RX60 und Mikrohet verantwortlich war. Nach seinen Vorgaben wurden diese Geräte bei Funke in Auftrag gegeben. Er hatte das Amt seit Juli 1954 inne.
