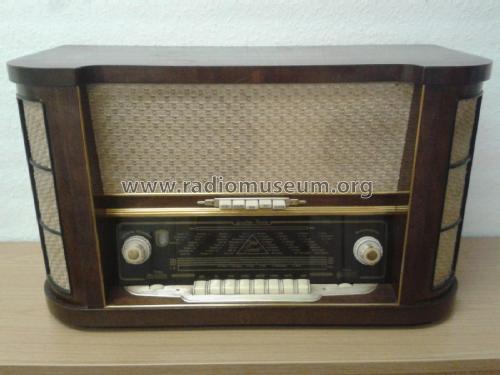

For model Ultra-Ferrit 58W schwarze Skala, Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)

Country:  Germany
Manufacturer / Brand:  Gerufon-Radio Walter Velten KG, Radiogerätefabrik Quedlinburg; Quedlinburg/Harz (Ostd.)
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner

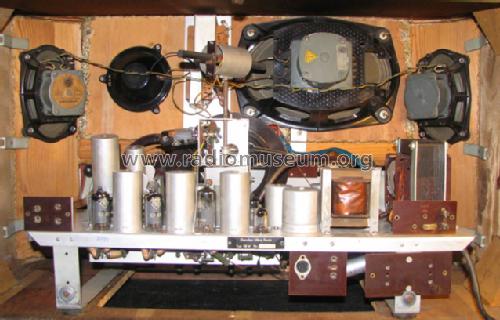

Valves / Tubes 12: ECC85 EF89 EF89 EF80 EM80 EAA91 EF85 ECH81 EBF89 EF86 EL84 EZ81
Main principle Superhet with RF-stage; ZF/IF 468/10700 kHz; 2 AF stage(s)
Tuned circuits 9 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Ultra-Ferrit 58W [schwarze Skala] - Gerufon-Radio Walter Velten KG
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 745 x 440 x 350 mm / 29.3 x 17.3 x 13.8 inch
Notes

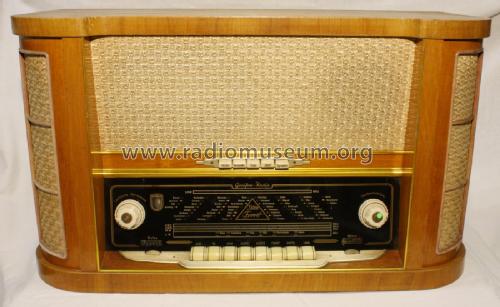

Gegenüber dem Vormodell 57W jetzt 8 Tasten, geteilte KW und drehbare Ferritantenne mit extra EF85, schaltbar mit Taste. 5 Klangmischregister-Tasten mit 4-L-Klangkombination. Lautsprecher in abgerundeten Ecken. Elektrisch getrennte HF- und ZF-Stufen. Helle und dunkle Gehäusevarianten.  Skala schwarz.
Siehe auch Variante mit grüner Skala.

Net weight (2.2 lb = 1 kg) 22.5 kg / 49 lb 9 oz (49.559 lb)
Price in first year of sale 890.00 DM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 3
Mentioned in Historische Radios Band IV (181B)
Literature/Schematics (1) Service-DVD Funkverlag Hein
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
