Bauplan 1251

Bauplan 1251; Görler, J. K.; (ID = 1346798) Kit

Bauplan 1251; Görler, J. K.; (ID = 1256654) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346792) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346793) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346794) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346795) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346796) Kit

Bauplan 1251; Görler, J. K.; (ID = 1346797) Kit

Bauplan 1251; Görler, J. K.; (ID = 1424896) Kit
Use red slider bar for more.
Bauplan 1251; Görler, J. K.; (ID = 1346798) Kit
Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Görler, J. K.; Berlin (Meuselwitz, Mannheim, Brühl)
Year: 1947 ? Category: Kit (Parts plus instruction) or building instructions only
Valves / Tubes 6: ECH11 EF11 EBF11 EL11 EM11 AZ11
Main principle Superheterodyne (common); ZF/IF 473 kHz; 1 AF stage(s)
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet.
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Bauplan 1251 - Görler, J. K.; Berlin
Notes

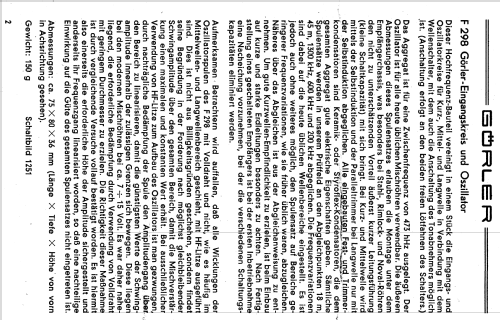

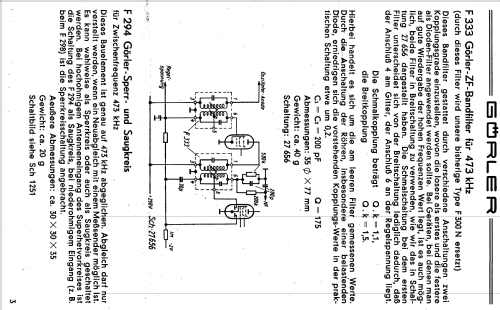

Schaltbild zeigt eine Bauanleitung für einen 6-Kreis-AM-Super mit den Görler-Bauteilen

  • F298 Super-Spulensatz
  • F333 ZF-Filter (2x)
  • F294 ZF-Saug- und Sperrkreis

Das gleiche Schaltbild Sch 1251 vertreibt Hochfrequenz-Werkstätten Meuselwitz (HFWM, ex Görler) mit den baugleichen Teilen

  • SU1 Superspulensatz
  • ZB1 ZF-Filter (2x)
  • SK1  ZF-Saugkreis

Es ist noch nicht exakt nachgewiesen, ob alle hier aufgeführten Bauteile nach 1946 aus dem Werk Meuselwitz stammen und nur unterschiedliche Bezeichnungen für  "West"- oder "Ost"-Deutschland erhielten - oder ob eine Parallelproduktion in Berlin stattfand.

Das Schaltbild 1251a zeigt einen Bauplan für einen 8-Kreis-AM-Super, der zusätzlich ein drittes Bandfilter F333 (ZB1) enthält.

Source of data - - Manufacturers Literature
Mentioned in HFWM-Liste Superspulensatz 1949

Model page created by Manfred Rauschen. See "Data change" for further contributors.
