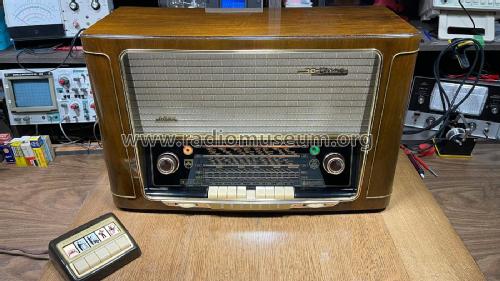

4055WF/3D; Grundig Radio- (ID = 29595) Radio
Grundig Radio-: 4055WF/3D [Radio] ID = 29595 400x300
Select picture or schematic to display from thumbnails on the right and click for download.
For model 4055WF/3D, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1955/1956 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 9: ECC85 ECH81 EF89 EF80 EM34 or EM35 EABC80 EBC41 EL84 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 5 Loudspeakers
Power out 12 W (unknown quality)
from Radiomuseum.org Model: 4055WF/3D - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 706 x 444 x 300 mm / 27.8 x 17.5 x 11.8 inch
Notes 2 FM- und 1 AM-Station mit Tasten wählbar; drehbare Ferritantenne mit beleuchteter Anzeige.
Das "F" im Namen steht für "Fern-Dirigent".
Net weight (2.2 lb = 1 kg) 21 kg / 46 lb 4.1 oz (46.256 lb)
Price in first year of sale 495.00 DM
Collectors' prices
Source of data HdB d.Rdf-& Ferns-GrH 1955/56
Mentioned in Guida Pratica Antique Radio III (2000)

Model page created by Gottfried Silberhorn. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Collection of a member from D




Forum contributions about this model
Grundig Radio-: 4055WF/3D
Threads: 1 | Posts: 3
Hits: 2372     Replies: 2
grundig: 4055WF/3D = 4055/56 ?
Lars Brötje
08.Apr.06
  1 Hallo zusammen,

um möglicherweise unnötige (weil doppelte) Modelleingaben zu vermeiden, möchte ich hier noch einmal auf eine Frage zurückkommen, die ich vor ca 1 1/2 Jahren bereits gestellt hatte, in der Hoffnung, dass sich vielleicht neue Erkenntnisse ergeben haben.

Die Grundig-Geräte des Jahrgangs 1955/56 mit dem Zusatz "F", z.B. 4055 WF/3D, besitzen einen Anschluß für den Ferndirigent 55/56, die älteren Geräte ohne "F", z.B. 4055 W/3D jedoch nicht. Gelegentlich taucht aber auch die Bezeichnung "Gerätenummer / 56 " auf, z.B. 4055/56. Meiner Vermutung nach entsprechen die "/56" er-Geräte den "WF"-Typen.
Kann das jemand bestätigen oder widerlegen?

Insbesondere möchte ich dazu die folgende Fragen an die Besitzer von Grundig-Geräte aus 1955/56 mit Ferndirigentanschluss richten:

Gibt es Geräte mit Ferndirigentanschluss, die die Bezeichnung "xxx WF/3D" auf der Rückwand tragen, oder taucht da nur die Kennung "xxx/56" auf ?
Was steht auf dem Papier-Typenschild am Chassis (das mit der Seriennummer, sofern diese noch nicht eingestanzt ist) für eine Bezeichnung bei Geräten mit "xxx/56" Rückwand?


Viele Grüße
Lars Brötje
Jürgen Stichling
12.Apr.06
  2 Hallo Lars,

Ihre Vermutung  /56  =  WF könnte so richtig sein nach dem, was ich bisher gesehen habe. Ich selbst habe ein Gerät mit Ferndirigentanschluss (+ dem zugehörigen Ferndirigent) mit der Typbezeichnung 4055 / 56 auf der Rückwand. Die Seriennummer ist allerdings nicht auf Papier, sondern auf der linken Chassisseite eingestanzt ( 100717843 ).

Viele Grüße
Johannes auf der Lake
Lars Brötje
13.Apr.06
  3 Hallo zusammen,

inszwischen konnte ich zwei 4055 näher untersuchen. Bei beiden Geräten steht 4055/56 sowohl auf der Rückwand, wie auch auf dem Typenschild am Chassis.

Der Original-Grundig Schaltplan trägt hingegen beide Bezeichnungen:

"AM/FM-Super 4055 WF / 3 D" und darunter "4055/56"

Zumindestens beim 4055 ist also davon auszugehen, dass die Bezeichnungen "4055 WF/3D" und "4055/56" sich auf denselben Typ beziehen.



Dank an alle, die nachgeschaut haben und viele Grüße

Lars Brötje
