• Year
  • 1961/1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 75631
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

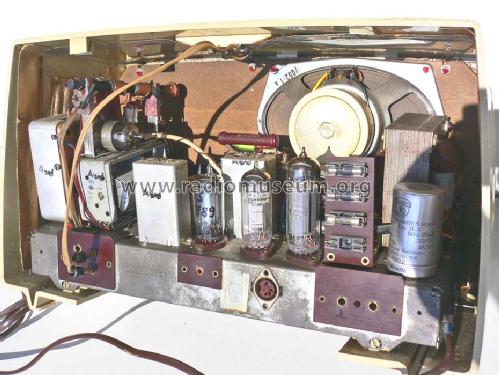

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 115/220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Musikgerät 97b - Grundig Radio-Vertrieb, RVF,

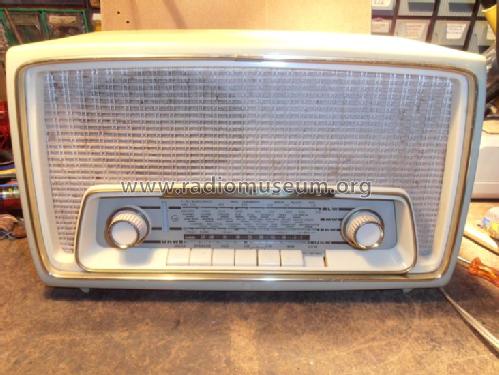

  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 360 x 210 x 170 mm / 14.2 x 8.3 x 6.7 inch
  • Notes
  • Das "Musikgerät 97" ist das "Hauptmodell" von Grundig Typen 97, begleitet von verschiedenen Exportgeräten und Nachfolgern. Die genaue Typenbezeichnung ist jeweils auf der Rückwand zu erkennen (solange nicht vertauscht wurde) - nicht aber der Schriftzug "Musikgerät", den wir wegen der Literatur dennoch führen.

    Bitte bei Bildern immer auch die Rückwand in voller Pixelzahl hochladen - sonst löschen wir u.U. ohne Gegenbericht - zu viele Gerätebilder sind auf falschen Modellen. Vor dem allfälligen Anlegen oder Ändern von Modellen - und vor Bildhochladungen bitte diesen Beitrag lesen. Sie finden da Unterscheidungsmerkmale zu den ca. 12 Modellen.

  • Net weight (2.2 lb = 1 kg)
  • 5.8 kg / 12 lb 12.4 oz (12.775 lb)

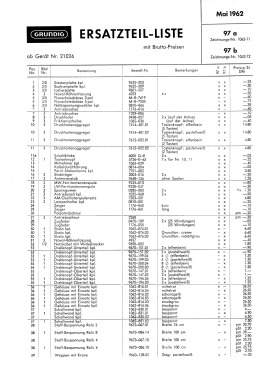

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Zenonas Langaitis. See "Data change" for further contributors.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Grundig Radio-: Musikgerät 97b

Threads: 1 | Posts: 6

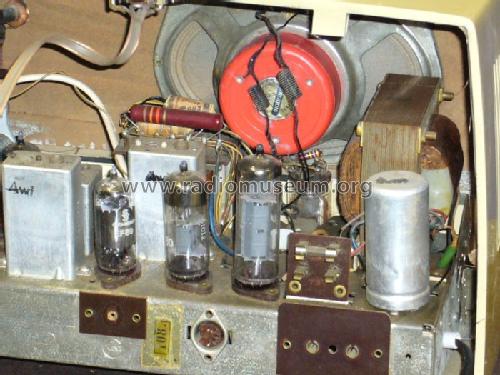

Mein Gerät (Originalzustand) ist mit insgesamt 3 Sicherungen in der Stromversorgung abgesichert (1x Netztrafo primär;2x offensichtlich im Gleichstrombereich).Auf der Modellseite gibt es bis dato nur bei meinem Gerät eine Bildoku zu dieser Ausführung (siehe ID 2992219 in Verbindung mit ID602228).Ich vermute,daß im Produktionszeitraum ab einer bestimmten Serien-Nr.der Übergang zu o.g.Modellversion stattgefunden haben müßte,wobei auf meinem Gerätechassis die Nr.1062942191 vorliegt (ID2992219).Oder war es in der produktionszeitlichen Abfolge - also aus chronologischer Sicht -  etwa genau andersherum ?



Daraus ergeben sich folgende Fragen:

1)Was könnte der Anlaß für eine Schaltungsänderung zu den 3xSi (oder evtl.weitere Schaltungsänderungen in diesem Zusammenhang,die ich jedoch erstmal so nicht erkennen kann) gewesen sein - ?-mit der Anmerkung,daß mein 97a mit der alleinigen Netztrafo-Primärsicherung auch problemlos läuft.

2) Existiert ein diesbezüglich geänderter - nur bisher im RM nicht erfaßter Schaltplan ? - wenn ja,mit welcher Veröffentlichungs-Datierung?

3) ab (bzw.ggfls. bis zu) welcher Chassis-Nr. gibt es diese Modellversion ?

Soweit meine Bitte um Beantwortung - inkl. natürlich der Bitte um entsprechende Ergänzung der Modellseite bezügl. des gesuchten Schaltplanes

Mit bestem Gruß an die Sammlergemeinschaft

Klaus-Hartwig Müller



Klaus-Hartwig Müller, 13.Jan.24
