Konzertschrank 9098 dunkel

Konzertschrank 9098; Grundig Radio- (ID = 32078) Radio

Konzertschrank 9098; Grundig Radio- (ID = 32079) Radio

Konzertschrank 9098; Grundig Radio- (ID = 2447261) Radio
Konzertschrank 9098; Grundig Radio- (ID = 2504504) Radio Konzertschrank 9098; Grundig Radio- (ID = 2504503) Radio
Konzertschrank 9098; Grundig Radio- (ID = 2504507) Radio Konzertschrank 9098; Grundig Radio- (ID = 2504506) Radio
Konzertschrank 9098; Grundig Radio- (ID = 2462185) Radio Konzertschrank 9098; Grundig Radio- (ID = 2479892) Radio
Konzertschrank 9098; Grundig Radio- (ID = 2506033) Radio Konzertschrank 9098; Grundig Radio- (ID = 2506035) Radio
Use red slider bar for more.
Konzertschrank 9098; Grundig Radio- (ID = 2504504) Radio
Grundig Radio-: Konzertschrank 9098 [Radio] ID = 2504504 960x720
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertschrank 9098 dunkel, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Gerät von Sammlung Niels Vormoor im Radiomuseum Vechta

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 ECH81 EF89 EF80 EM34 or EM35 EAA91 EBC41 ECC83 EC92 EL84 EL84
Main principle Superheterodyne (common)
Tuned circuits 9 AM circuit(s)     15 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer + Tape Recorder; Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 110; 125; 160; 220 Volt
Loudspeaker 7 or more Loudspeakers
Power out 12 W (unknown quality)
from Radiomuseum.org Model: Konzertschrank 9098 [dunkel] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 1740 x 960 x 500 mm / 68.5 x 37.8 x 19.7 inch
Notes Phono-Chassis = De Luxe M, P7000;
Tonband-Chassis (Aufpreis 785,- DM) = TM830.
2 der 8 LS befinden sich in einem separaten Raumklang-Strahler.
Price in first year of sale 2'625.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1957/58


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6060 models, 5285 with images and 4091 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Konzertschrank 9098
Threads: 1 | Posts: 3
Hits: 1072     Replies: 2
grundig: Kurioser Schaltplanfund
Hilmer Grunert
28.Dec.19
  1

Auf einem der hiesigen Flohmärkte erstand ich ein leeres Schallplattenmöbel. Später fand ich im Innern, hinter diversen Laden eingeklemmt diesen Plan:

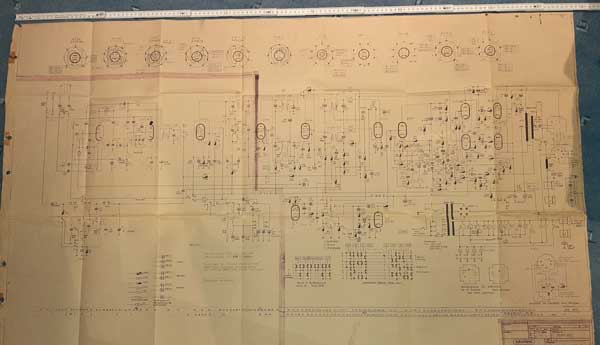

eine Blaupause ( Maße ca. 129cm X 75cm aus dem Jahre 1957 vom Musikschrank 9098 - geprüft am 21.08. (Unterschrift nicht lesbar):

auch befindet sich ein abschreckender Hinweis auf der Rückseite:

Alle Rechte vorbehalten ! Nicht genehmigte Wiederverwertung insbesondere Nachahmung oder sonstiger Mißbrauch des geistigen Eigentums wird zivil- und strafrechtlich verfolgt.

In diesem Schränkchen befand sich auch eie Bauzeichnung von 1951 eines Architekten für eine neue Schreinerei in Meinertzhagen und ein Poesiealbum eines Mädchens aus dieser Zeit.

Frage: Wie kommt der Plan zum Schreiner - Hat die Schreinerei für Grundig Gehäuse oder Truhen gebaut ?

Gruß

Hilmer



Stefan Hammermayer
14.Jun.20
  2

Guten Morgen,

der Hinweis "erstand ich ein leeres Schallplattenmöbel" dürfte vermutlich schon die Lösung sein.

Die grossen Radio-Fernseherschränke waren oft auch schöne, den Besitzern liebgewordene Möbelstücke. Wenn der technische Inhalt am Ende war, wurden die kaputten Radio- und TV-Chassis einfach ausgebaut und entsorgt und man hat das Möbel als Bücherschrank etc. weiterbenutzt. Ich vermute, dass auf diese Weise Architekten-Bauzeichnung und Poesiealbum ins Radiomöbel kamen.

Ich selber habe eine Musiktruhe, da fand ich uralte Ausweisdokumente drin. Die haben sicher auch kleinerlei Zusammenhang mit der Herstellung der Truhe. Der Spargroschen im Bett unter dem Kopfkissen, der Ausweis im Radio versteckt, die Leute waren halt auf der Suche nach vermeintlich sicheren Aufbewahrungsorten.

Vor zwei Wochen lief mir eine Grundig Musiktruhe von 1957 zu, in der fand ich hinter/unter dem falschen und defekten Plattenspieler Teile einer Friseurausrüstung.

Auch bei Ihnen wurde wohl das Radiomöbel nach Verenden der Technik entkernt und einfach als Möbel weiterbenutzt. Bis auf den Schaltplan wird der gefundene Inhalt vermutlich eher keinen direkten Zusammenhang zur Herstellung der Truhe haben.

Viele Grüsse

Stefan Hammermayer



Hilmer Grunert
14.Jun.20
  3

Hallo Herr Hammermeyer,

da haben Sie sicherlich Recht mit Ihrer Vermutung. Verwundert hat mich nur, dass hier nicht der "kleine" Schaltplan, wie er normalerweise auf DIN A4 beim Kauf mitgeliefert wurde beilag, sondern eine Blaupause im Format annähernd Din A0.

herzlichen Dank für Ihre Antwort

mit freundlichen Grüßen

Hilmer Grunert


Grundig Radio-: Konzertschrank 9098
End of forum contributions about this model
