Weltklang (Berlin) 396W

Weltklang 396W; Grundig Radio- (ID = 1469866) Radio

Weltklang 396W; Grundig Radio- (ID = 1469869) Radio

Weltklang 396W; Grundig Radio- (ID = 1469868) Radio
Weltklang 396W; Grundig Radio- (ID = 2341865) Radio Weltklang 396W; Grundig Radio- (ID = 2341866) Radio
Weltklang 396W; Grundig Radio- (ID = 2341867) Radio Weltklang 396W; Grundig Radio- (ID = 519905) Radio
Weltklang 396W; Grundig Radio- (ID = 57149) Radio Weltklang 396W; Grundig Radio- (ID = 73167) Radio
Weltklang 396W; Grundig Radio- (ID = 230070) Radio Weltklang 396W; Grundig Radio- (ID = 230073) Radio
Use red slider bar for more.
Weltklang 396W; Grundig Radio- (ID = 2341865) Radio
Grundig Radio-: Weltklang 396W [Radio] ID = 2341865 1400x887
Select picture or schematic to display from thumbnails on the right and click for download.
For model Weltklang (Berlin) 396W, Grundig (Radio-Vertrieb, RVF, Radiowerke):

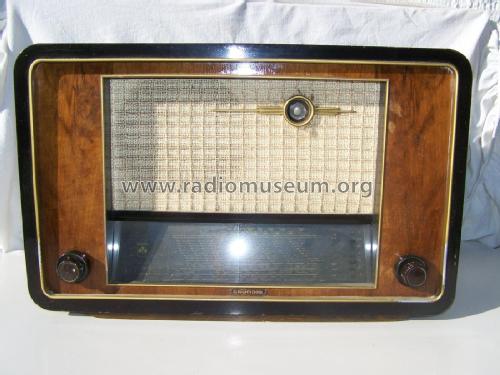

Grundig Weltklang 396W Hauptansicht

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1950/1951 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH11 EBF11 EL11 AZ11 EFM11
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, several Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Weltklang 396W - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Dimensions (WHD) 585 x 360 x 250 mm / 23 x 14.2 x 9.8 inch
Notes

Variable Bandbreite, KW-Lupe

Zusätzliche Bezeichnung "Berlin" bei frühen Geräten möglich, war ein interner Entwicklungsname bei Grundig.

In einem Schema der Funk-Technik 6/1950 fälschlicherweise als 369W bezeichnet. Dieses Modell hat es jedoch nicht gegeben.

Net weight (2.2 lb = 1 kg) 13.5 kg / 29 lb 11.8 oz (29.736 lb)
Price in first year of sale 396.00 DM
Collectors' prices
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 4
Mentioned in Funk-Technik (FT) (6/1950)

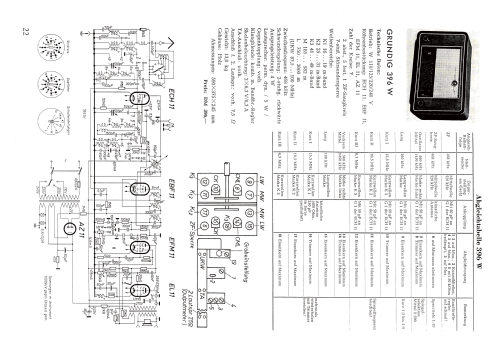

Literature/Schematics (1) -- Schematic (Grundig Original-Schema)


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5946 models, 5147 with images and 4008 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Weltklang 396W
Threads: 2 | Posts: 4
Hits: 1437     Replies: 2
grundig: 396W; Weltklang, 3Datenblaetter
Hans M. Knoll
12.Jun.13
  1

Dieses Modell:
und dieses:
sind das gleiche Modell
"BERLIN" ist ein Deckname  im Werk und auch bei ersten Geräten.
Die Rueckwand zeigt eindeutig <396W>
^Das Blatt ist somit eine Dublette von:

Dieses Blatt ist falsch.
Ist wurde angelegt, weil das Schaltbild aus der
 Funk-Technik (FT) (6/50 S.167)
statt mit 396W mit 369W beschriftet ist.
Text und Bild der FT 6/50 nennen richtig 396W.


Ich bitte das zu berichtigen.

Leider hat das schon im Forum zu einem Fehler gefuehrt.

Hans M. Knoll

Attachments

Bernhard Nagel
12.Jun.13
  2

Hallo Herr Knoll,

danke für die Hinweise!

Der Phantomeintrag 369W wurde mit einer entsprechenden Bemerkung versehen. Das bisherige Modell "Berlin" wurde zur Dublette, beim Originalmodell ist entsprechend erweitert worden. Es müsste nun alles stimmen.

Bernhard Nagel

Hans M. Knoll
12.Jun.13
  3


Hallo Herr Nagel.

Aus meiner Sicht, ist jetzt alles richtig bzw. verstaendlich.

Die Begriffe: "Berlin"  "Ulm"  "München" usw. leiten sich davon her:
Damals gab es streng überwachte "Neuheitentermine" vorher durfte nichts öffentlich zu lesen sein

Weil bei Grundig zu der Zeit, Type und Preis indentisch waren, hat man bis zu dem Termin oder einer Messe, gewartet bis man die Konkurenz sehen konnte.
Dann hat man, als Beispiel,  aus dem Modell    BAMBERG,  einen <36W> und endlich den 238W gemacht.

Modelle nur mit z.B BAMBERG  existieren nicht real.

Hans M. Knoll


Hits: 1493     Replies: 0
grundig: Literaturhinweis
Hermann Freudenberg †
02.Jul.02
  1 Siehe im Forum unter Rundfunkempfänger / Schaltungstechnik: Simulation der Wirkungsweise alter Radio-Schaltungen. v. Hermann Freudenberg

Grundig Radio-: Weltklang 396W
End of forum contributions about this model
