TS945 Super-HiFi; Grundig Radio- (ID = 127610) R-Player
Grundig Radio-: TS945 Super-HiFi [R-Player] ID = 127610 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model TS945 Super-HiFi, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1978 ? Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 75:
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110-117; 220-230 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: TS945 Super-HiFi - Grundig Radio-Vertrieb, RVF,
Material Various materials
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 470 x 410 x 180 mm / 18.5 x 16.1 x 7.1 inch

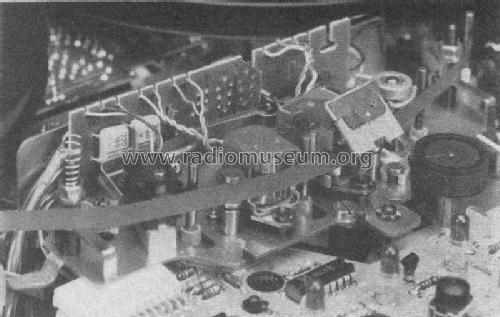

Notes Grundig Tonbandgerät TS945 Super HiFi.
4-Spur; Bandgeschwindigkeiten: 9,5/19 cm/s, 4 Motoren, 3 Tonköpfe, Betriebsart stehend und liegend, Spulen-Ø 22 cm. Frequenzbereich 20-20000 Hz bei 19 cm/s. Umspulzeit ca 140 sec bei 900 m Duoband auf 22-cm-Spule, Leistungsaufnahme ca. 35 W.
Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Collectors' prices

Model page created by Peter Böhm. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5909 models, 5110 with images and 3991 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: TS945 Super-HiFi
Threads: 4 | Posts: 9
Hits: 598     Replies: 0
grundig: TS945 - REGISTRATORE GRUNDIG HI
Gianfranco Mischis
27.Feb.18
  1

Il guasto riguarda il circuito regolatore di giri del motore-volano.L' incoveniente si presenta solo a 9.5 cm/s, e si nota per il led che si accende un atttimo nel momento che

il motore raggiunge i giri necessari, ma poi si spegne perchè li perde, e così continuamente,

circa due volte al secondo.

Il led verde di cui sopra deve rimanere sempre acceso, a garanzia che i giri siano costanti, e questo avviene a 19 cm/s, dove tutto va bene.

Ho controllato le forme d' onda nei pin degli integrati, come indicato su TECHNISCHE INFORMATIONEN

(2-78) pg. 87 e ci sono, ma a 9.5 cm/s non sono costanti, si deformano o saltano (pin 13 IC402 . pin 1 IC 403).

Qualcuno, in possesso di questo apparecchio, ha mai riscontrato questo tipo guasto?

Vi ringrazio.



Aggiungo anche una traduzione in tedesco fatta con google traduttore.

Der Fehler betrifft die Reglerschaltung der Motor-Schwungrad-Umdrehungen. Die Unbequemlichkeit tritt nur bei 9,5 cm / s auf, und wir bemerken für die LED, die in dem Moment einen Moment aufleuchtet

der Motor erreicht die notwendigen Umdrehungen, aber dann geht es los, weil er sie verliert, und so fort,

etwa zweimal pro Sekunde.

Die grüne LED oben muss immer an bleiben, um sicherzustellen, dass die Runden konstant sind, und dies geschieht bei 19 cm / s, wo alles in Ordnung ist.

Ich habe die Wellenformen in den integrierten Pins überprüft, wie in TECHNISCHEN INFORMATIONEN gezeigt

(2-78) pg. 87 und es gibt, aber bei 9,5 cm / s sind sie nicht konstant, sie verformen oder springen (Pin 13 IC402, Pin 1 IC 403).

Hat jemand, der im Besitz dieses Geräts ist, jemals diese Art von Fehler festgestellt?

Danke




Hits: 3347     Replies: 0
grundig: TS945/925 Super-HiFi, Rettung für den Servoantrieb !
Peter Krauskopf
21.Jun.13
  1

Hallo Sammlerkollegen,

Mittlerweile treten auch bei der zweiten TS-945 meiner Sammlung Probleme mit dem Servo der Andruckrolle auf. Grund dafür ist das Zahnrad, das zwischen Servomotor und Steuerrad liegt. Es besteht aus einem Kunststoff, der im Laufe der Zeit "weich" wird. Wenn dann z.B. der kleine Schiebeschalter auf der Platine der Laufwerksteuerung Kontaktprobleme hat (was nach meiner Erfahrung bei diesen Schaltern immer der Fall ist) oder die Mechanik zu schwergängig geworden ist, "zerlegt" sich dieses Kuppelzahnrad teilweise, was normalerweise einem Todesurteil für das Gerät gleichkommt. Siehe Bild.

Da diese Geräte, wenn sie erst einmal komplett durchrepariert sind, sehr gut funktionieren und einen wirklich fantastischen Klang aufweisen, habe ich von diesem Zahnrad einige nachfertigen lassen. Nun haben die Geräte wieder eine Zukunft, denn alle anderen Fehler lassen sich nach meiner Erfahrung gut beheben.

Da ich 5 Stck. Reserve bestellt habe, gebe ich gerne das eine oder andere zum Selbstkostenpreis ab.
Bei Interesse bitte anfragen.

PS:

Ich benutze meine TS-945 regelmäßig. Da erschien mir eine IR-Fernbedienung praktisch, um zum Vorpsulen oder bei Telefonanrufen nicht jedesmal aufstehen zu müssen...
Beim Versender ELV gibt es einen sehr preiswerten IR-FB-Empfängerbausatz, der sich praktisch ohne jede Änderung am Gerät (!) und unsichtbar (!) in das Gerät einbauen lässt und an nahezu jeden schon vorhandenen oder im Handel erhältlichen Fernbedienungsgeber anlernbar ist. Falls jemand Lust auf diese recht leicht zu bewältigende Bastelarbeit hat - ich stelle gerne einige Fotos und die nötigen Einbautips zur Verfügung.

Weiterhin viel Spaß am Hobby wünscht

Peter Krauskopf.

Attachments


Hits: 2715     Replies: 2
Grundig TS 945
Wolfgang Blömeling
29.Dec.10
  1

Hallo zusammen

Die Seiten vom RMG kenne ich schon länger und Heiligabend hab mich endlich hier angemelden. Ich bin auch in ein paar anderen Foren angemeldet da ich etwa 30 Tonbandgeräte besitze. Meist sind es Röhrenkoffer von Grundig Saja Saba Uher und Tesla. Seit einiger Zeit habe ich drei Grundig TS. Eine 925 steht bei mir im Wohnzimmer und läuft problemlos. Die beiden 945 die ich noch da stehen habe machen leider Ärger. Eine ist mir und die andere von meinem Arbeitskolegen. Sie haben Schwierigkeiten mit der Laufwerkssteuerung. Ein Kolege aus dem Tonbandforum hat mir per Mail Scan's seiner Unterlagen gesendet aber leider hab ich da ein kleines Problem mit. In beiden Geräten ist eine Platine die in seinen und auch den Plänen die ich hier eingesehen habe nicht zu finden. Ich habe mal ein Bild der Platine angehängt. Vieleicht kann mir ja hier jemand sagen wo sie zu finden ist. Ich verzweifele langsam an den beiden Geräten. Da ich nicht aus der Elektronikbranche komme und mir meine Kentnisse selbst angeeignet habe hilft mir wenn ich nicht weiter komme manchmal ein Arbeitskolege. Nur der kann ohne einen Plan auch nichts mehr machen. Nun hoffe ich das mir hier jemand behilflich ist diese schönen Geräte wieder ans laufen zu bringen.

Wolfgang

Attachments

Heribert Jung
30.Dec.10
  2

Hallo Herr Blömeling,

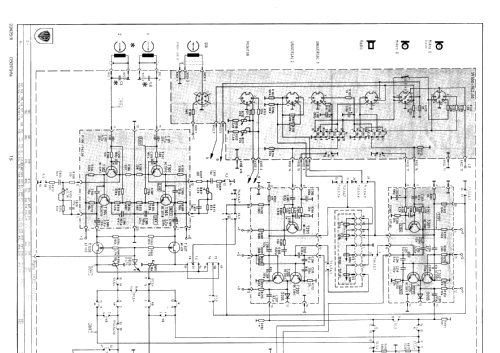

beim Modell Grundig TS945 sind die beiden Schaltungsseiten in mehreren Dateien gespeichert. Die Seiten _sch2a bis _sch2c zeigen die Motorsteuerung.  Dort finden Sie die, auf Ihrem Bild gut zu erkennenden Bauteile wie z. B. IC201 und T224 und T220. Es handelt sich also um die Platine zur Motor-Steuerung. Sie geht über alle 3 Dateien auf der unteren Hälfte der Seite.

Das Gerät ist in der Grundig TI 2-'78 beschrieben. Ich werde in Kürze die Seiten scannen und zum Modell laden. Leider sind keine Printpläne dabei. Sie können unter "mein Modell" "ich suche diesen Schaltplan" klicken und einen Forumsbeitrag vom Modell starten, indem Sie nach den Printplänen fragen.

Dieser Beitrag sollte zum Modell verschoben werden.

Ich lasse das Fragezeichen wegen der Suche nach den Print-Plänen.

Viel Erfolg bei der Reparatur wünsche ich Ihnen,

Heribert Jung

Beitrag zum Modell verschoben, Wolfgang Bauer

Wolfgang Bauer
30.Dec.10
  3


Die Layouts der beiden Ausführungen der Laufwerk-Steuerelectronic habe ich zum Modell geladen.

MfG. WB.


Hits: 4969     Replies: 3
grundig: TS945 (TS 945) Super-HiFi; defekte Spule
Michael Schott
05.Nov.07
  1 Liebe Sammlerkollegen,

für einen türkischen Freund habe ich eine Anfrage bezüglich eines Bauteils aus der Grundig TS-945. Und zwar handelt es sich vermutlich um eine Spule, die links auf dem Chassis unter der Platine mit den Tipp(Sensor-)tasten für die Laufwerksteuerung sitzt. Leider ist mein Englisch nicht sehr gut, aber die Bilder, die er mir geschickt hat, zeigen die Spule an der besagten Stelle, wenn auch recht unscharf. Kann mir jemand sagen, was genau diese Spule dort macht, und hat vielleicht sogar Ersatz? Natürlich gegen entsprechende Bezahlung!

Hier ist das Bild, daß er mir geschickt hat:



Vielen Dank im voraus für die Mühe!

Mit freundlichem Gruß.

Michael Schott
Wolfgang Bauer
05.Nov.07
  2

Sg. Herr Schott,

es könnte sich um den Aufnahmemagnet handeln. Mehr geht aus meiner Dokumentation nicht hervor. Ich werde den Schaltplan bei Gelegenheit zum Modell laden.
MfG. WB.

Michael Schott
05.Nov.07
  3 Guten Abend, Herr Bauer,

war meine erste Vermutung, die ich Fatih gegenüber geäußert hatte, also doch richtig. Leider sind ja die Bilder nicht besonders scharf, aber ich wollte hier nicht vorgreifen, weil ich die Maschine nicht (persönlich) kenne.
Dann werde ich ihn nochmal anschreiben, ob und wie er die Spule geprüft hat. Ist vielleicht ein Fehler bekannt, der hier häufiger aufgetreten ist?
Und vielleicht hat jemand die Teileliste, anhand derer man die Spule identifizieren kann?

Mit freundlichem Gruß!

Michael Schott
Wolfgang Bauer
21.Nov.07
  4

Sg. Herr Schott,

ich habe Ihnen die Servicedoku zum Modell geladen.
Auch die Ersatzteilliste habe ich gefunden.
Die Magnetspule hat die Positionsnummer 96 und die Ersatzteilnummer 09281-341.01

MfG. WB.


Grundig Radio-: TS945 Super-HiFi
End of forum contributions about this model
