Meteor 2781W

Meteor 2781W; Loewe-Opta; (ID = 84942) Radio

Meteor 2781W; Loewe-Opta; (ID = 746068) Radio

Meteor 2781W; Loewe-Opta; (ID = 746070) Radio

Meteor 2781W; Loewe-Opta; (ID = 746071) Radio

Meteor 2781W; Loewe-Opta; (ID = 746073) Radio
Meteor 2781W; Loewe-Opta; (ID = 2135956) Radio Meteor 2781W; Loewe-Opta; (ID = 99090) Radio
Meteor 2781W; Loewe-Opta; (ID = 362397) Radio Meteor 2781W; Loewe-Opta; (ID = 457064) Radio
Meteor 2781W; Loewe-Opta; (ID = 25475) Radio Meteor 2781W; Loewe-Opta; (ID = 214606) Radio
Meteor 2781W; Loewe-Opta; (ID = 362395) Radio Meteor 2781W; Loewe-Opta; (ID = 362396) Radio
Meteor 2781W; Loewe-Opta; (ID = 457061) Radio Meteor 2781W; Loewe-Opta; (ID = 457067) Radio
Use red slider bar for more.
Meteor 2781W; Loewe-Opta; (ID = 2135956) Radio
Loewe-Opta;: Meteor 2781W [Radio] ID = 2135956 1400x949
Select picture or schematic to display from thumbnails on the right and click for download.
For model Meteor 2781W, Loewe-(Opta); Deutschland

Country:  Germany
Manufacturer / Brand:  Loewe-(Opta); Deutschland
alternative name

Löwe Radio
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF85 EABC80 EM80 EL84
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 150; 220 Volt
Loudspeaker 3 Loudspeakers
Power out 5 W (unknown quality)
from Radiomuseum.org Model: Meteor 2781W - Loewe-Opta; Deutschland
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 390 x 290 mm / 24.8 x 15.4 x 11.4 inch
Notes Bandbreite schaltbar; Ferritantenne dreh- und schaltbar. Interessante und seltene Lösung: Die Zeiger für AM und FM befinden sich in unterschiedlich großen beleuchteten Blechkästchen, die mit dem Zeiger bewegt werden und die einen kleinen Bereich der Skala ausleuchten
Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Price in first year of sale 379.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1957/58


All listed radios etc. from Loewe-(Opta); Deutschland
Here you find 1564 models, 1292 with images and 1146 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Loewe-Opta;: Meteor 2781W
Threads: 3 | Posts: 8
Hits: 13958     Replies: 4
  loewe-opta: 2781W (2781 W); Meteor Restauration
Jochen Amend
26.May.06

  1

Liebe Radiofreunde,

mit diesem Threat möchte ich meine Arbeit an meinen Geräten einmal dokumentieren. Auch möchte ich neue oder unentschlossene Mitglieder dazu ermuntern, keines der historischen Geräte aufzugeben, egal in welchem Zustand es sich befindet.


Hier zunächst einmal ein Bild, in welchem traurigen Zustand sich das Loewe Opta 2781W befand, als ich es aus dem Container der Elektroschrottentsorgung Hanau fischte:



Nach dem Öffnen der Rückwand gab es schon die ersten Überraschungen. Negativ fiel auf, dass der Versteifungsrahmen sich komplett gelöst hatte. Die Positive Überraschung bestand in der neuen EM80, die links unten im Gerät, von irgend jemandem einmal als Reserve hineingelegt wurde.



Der erste Schritt bestand darin, das Chassis aus dem Gehäuse auszubauen.



Nachdem ich die Knöpfe für die Lautstärke- und Sendereinstellung abgenommen hatte, lies sich auch das Skalenglas unter ganz vorsichtigen Bewegungen abnehmen. Dieses sollte unbedingt geschehen, da es sonst völlig ungeschützt vom Gehäuse, leicht zu Bruch geht.

Dahinter kamen dann die ziemlich verrosteten, beleuchteten "Gondelchen", in denen die Zeiger montiert sind und das noch mehr korrodierte Reflektorblech der Skalenbeleuchtung zum Vorschein.



Ebenfalls zugänglich wurden dann die Kontakte der Schalter für die Klangwahl, die nur so für eine Reinigung zugänglich waren.



Aber die Instandsetzung der Technik möchte ich hier gar nicht näher behandeln. Hierfür sind meine Kenntnisse noch nicht fundamentiert genug und ich suche mir auch immer Hilfe in Foren und Fachliteratur.

Also rückte ich zunächst einmal dem Rost zuleibe. Mit Scotch-Gewebeschleifband entrostete ich das Blech und die Gondelchen vorsichtig. Danach mussten die Teile grundiert und -in meinem Fall mit Heizkörperlack- lackiert werden. Hier war es hilfreich mit einem Heißluftföhn das Blech ein wenig auf Temperatur zu bringen.

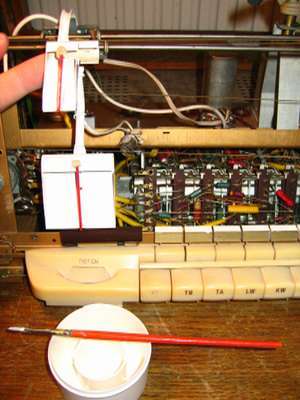

Die Gondelchen lackierte ich mit einem feinen Pinsel. Dafür den Heißluftföhn nicht verwenden! Das gibt Schäden am Chassis!



Das Ergebnis war ein gut gelungenes, wie neu aussehendes Reflektorblech und eine frische Zeigerbeleuchtung in den Gondelchen.

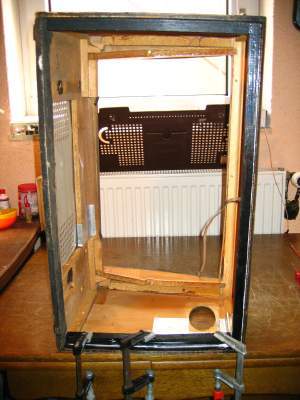

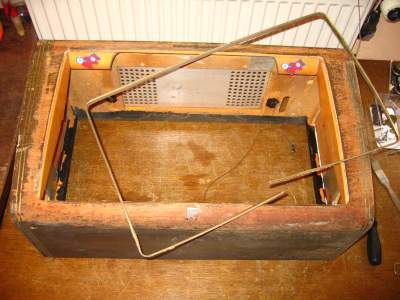

Als nächstes nahm ich mir die abgelösten Gehäuseteile vor. Vor dem weiteren Bearbeiten, wie zum Beispiel Schleifen, musste die Stabilität wieder hergestellt werden. Hierzu benötigte ich lediglich Ponal Holzleim und Schraubzwingen.



Jetzt konnte ich vorsichtig die vordere Zierleiste und das "LOEWE OPTA" Emblem aus ihren Positionen entfernen.



Auch bot sich so die Möglichkeit, die Lautsprecher gründlich zu entstauben. Am besten tut man das im Freien. Ich stellte mich mit dem Rücken in den Wind und blies kräftig in den Korb. Die Staubwolke konnte ich noch lange beobachten, bevor sie sich auflöste.



Nun war echte Muskelkraft gefragt. Schleifpapier ab 80ger Körnung feiner werdend, und ein Schleifklotz waren die einzigen Werkzeuge, die ich benutzte, um den restlichen Lack zu entfernen. Elektrische Hilfsmittel wie Schwingschleifer oder gar Bandschleifer sind zu grob und beschädigen das teilweise nur 0,5mm starke Furnier.

Hier das Ergebnis nach viel Schweiß:



Jetzt kamen auch die teilweise tiefen Beschädigungen im Korpus deutlich zum Vorschein. Hier nur ein Beispiel von 9 tiefen Macken.



Da half nur noch Spachtelmasse. Ich benutzte eine bereits voreingefärbte der Firma "CLOU"



Nachdem die Spachtelmasse trocken war, schliff ich sie wieder glatt, spachtelte nach, schliff wieder, bis das Ergebnis meinen Vorstellungen entsprach. Zum Schleifen benutzte ich aber nur noch Papier mit 600er Körnung und feiner.

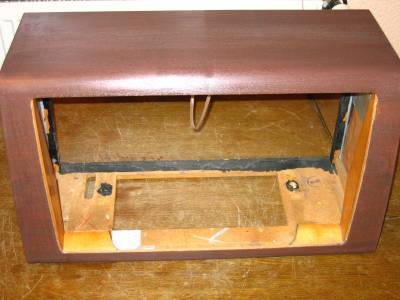

Danach entfernte ich den Staub gründlichst und versah das Gehäuse mit der neuen Beize.



Nun stellte sich mir die Frage, wie stelle ich die vier goldfarbenen Zierstreifen wieder her. Hierzu wendete ich mich ebenfalls ins Forum des RM und bekam prompt Hilfe von Herrn Martin Renz, dem ich hier an dieser Stelle noch einmal danken möchte. Jeder, der sich an die Arbeit macht und Gehäuse wieder originalgetreu und wohnzimmertauglich herstellen möchte, kommt an den Beiträgen von Herrn Renz nicht vorbei!

Hier meine Arbeit des Abklebens und Ausschneidens der Zierstreifen mit Hilfe einer Anreißschieblehre und eines Einwegskalpells:



Das Auspacken nach dem lackieren:



Und die fertigen Streifen:



Aber Vorsicht! Nur ganz dünne Lackschichten mehrfach nacheinander auftragen.

Nun kam das allerwichtigste. Herr Renz sagte mir, dass ich nun eine dünne Schicht Klarlack auf die durchgetrockneten Streifen aufsprühen müsse. Und das war gut so! An einem Stück Spanplatte probierte ich mal, was passiert, wenn ich die goldene Farbe einfach überlackiere. Sie lief mit dem Klarlack einfach auseinander.

Also: dünn überlackieren, trocknen lassen und nochmals eine dünne Schicht Klarlack über die Goldstreifen sprühen. Danach sind sie für weitere Lackierarbeiten geschützt.



Nun war es Zeit, die Messingteile wieder zum strahlen zu bringen. Da die Frontzierleiste vom Zahn der Zeit richtiggehend schwarz war, musste ich die erste Schicht... sagen wir ruhig Dreck, mit 1200er Nassschleifpapier entfernen. Danach konnte ich wunderbar das Messing mit Chrompolitur feinpolieren.



Nun war die Zeit reif, das Gerät wieder zu montieren. Die Technik setzte ich in den Trocknungszeiten der Lackierungen wieder instand und möchte hier nicht näher drauf eingehen.

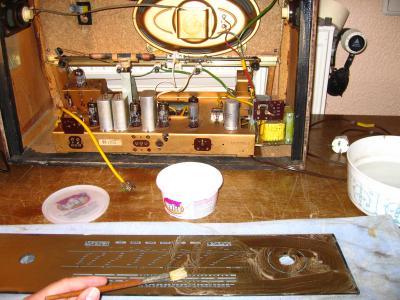

Jetzt musste ich noch den Schmutz von der Skalenscheibe entfernen. Hierzu benutzte ich lauwarmes Wasser und "Quick'n'Brite". Es löst den Schmutz hervorragend und schont die Druckerfarbe auf der Rückseite. Aber bevor ich daran ging großflächig zu reinigen, kontrollierte ich, ob nicht etwa an einigen Stellen die Druckfarbe lose war.

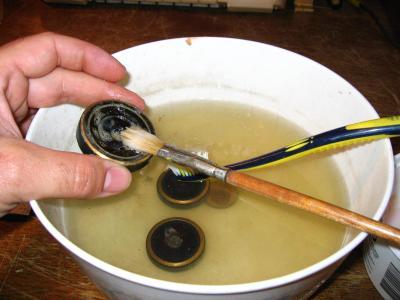

Mit der selben Seifenlauge reinigte ich nun noch die Reglerknöpfe, trocknete sie gründlich, ölte die Madenschrauben leicht mit "Centralin" Nähmaschinenöl und montierte sie nach dem Skalenglas wieder am Chassis.


Nach ziemlich genau 25 Arbeitsstunden hatte ich wieder ein Radio, welches ich jetzt im Wohnzimmer dauerhaft betreibe.





Nochmals, vielen Dank Herr Renz, für Ihre Hilfe und die fachlich hervorragenden Beiträge über Lackierarbeiten an diesen wunderschönen Geräten!

Jochen Amend



Ernst Erb
28.May.06
  2 Grüezi Herr Amend
Auf Ihren Beitrag wurde ich "gestossen", denn er entspricht dem, was Michael Münch im Redakteursboard anregte und fördern möchte. Ich komme sonst kaum zum Lesen im Forum, leider.

Nun kann ich Ihnen aber gratulieren - stellvertretend sicher zu zahlreichen weiteren guten Beiträgen von anderen. Das ist eine sehr gute Arbeit und entspricht genau meinem Vorschlag und dem Kommentar zum Wie von Kurt Zehetner: Viele integrierte Bilder zeigen, abgestimmt auf erklärenden Text, der von Beginn bis Ende eine erfolgreiche Arbeit zeigt.

Dieser Post soll stehen bleiben, doch rege ich an, dass Mitglieder durch ein Dankes-Post solche Beiträge mit Vorbildcharakter wieder an die "Oberfläche" holen, damit mehr Leser etwas davon haben. Solche Dankes-Posts werden wir aber später wieder löschen - also keine Punkte :-(
Wir wollen ja möglichst konzentriert und sachlich so schreiben, dass man nach Jahren direkt von solchen Beiträgen lernen kann.

Sehr gut, dass Sie sich auf EIN Thema beschränkten, also nicht Reparatur und Restauration vermischt haben. Man könnte nur noch etwas besser machen: Verlinkung (nicht mit URL, weil lang, sondern über die "Weltkugel" im WYSIWYG) von Grundsatzartikeln dazu, z.B. einen betreffenden von Martin Renz (Schreinermeister). Diese finden Sie durch Klick auf das Mitglied und dann auf "Forumsbeiträge". Da habe ich gesehen, was ich alles verpasste, denn er hat ja auch interessante, gut nachvollziehbare (weil bebildert) Reparaturbeiträge geschrieben.

Zumindest für vier Arten von guten Beiträgen, nämlich Reparaturberichte, Restaurationsberichte, Selbstbauvorschläge und IT-Anleitungen (Computer) wollen wir Beiträge anlegen, die nur den Zweck haben, gute Beiträge zu kommentieren (Highlights) und zu verlinken. Diese Zusammenfassungen kann ich dann an geeigneter Stelle als Link einsetzen - z.B. auf der HP (Suchseite), Publikumsseiten und evtl. bei Anleitung-HILFE.

Wie wir bei den Preisen sehen, ist das Gerät diese Arbeit eigentlich nicht wert, es kommt auch genügend in besserem Zustand vor. Aber hier geht es um das Hobby, um eigene Erfahrungen, um das gute Gefühl, etwas Ausserordentliches geleistet zu haben, schliesslich um ein Stück, das einem danach am Herzen liegt.
Marc Goeritz
29.May.06
  3 Ich kann mich Herrn Erb nur anschließen, ein ganz hervorragender Bericht. Zusammen mit den Anleitungen von Martin Renz ermutigt mich dies auch mal eine Gehäuserestaurierung zu "riskieren".
Einen wichtigen Hinweis möchte ich aber noch anbringen. Skalenscheiben sollte man an einer (vom Gehäuse) verdeckten Stelle auf Verträglichkeit prüfen. Nicht jeder Aufdruck ist wischfest. Beispielsweise reicht bei einigen 60-er Jahre SABA Geräten schon ein trockener Lappen um Schaden anzurichten! Ich habe mal den Aufdruck einer Lindau-18 Skala mit einem trockenen Tuch verwischt :-(. Im Zweifelsfall ist eine dreckige Skala besser als eine komplett durchsichtige. Die meisten Skalen vertragen allerdings einen feuchten Lappen, aber eben nicht alle!
Viel Erfog beim Restaurieren
Marc Goeritz
Jochen Amend
29.May.06
  4 Grüezi Herr Erb, hallo Herr Goeritz,

herzlichen Dank für die positiven Zeilen von Ihnen. Sie bestärken mich weiter in meinen Bemühungen, auch "weniger wertvolle" Geräte bestens zu restaurieren. Demnächst werde ich ein weiteres Gerät posten, wobei ich aber eher auf die Entfernung von Aufklebern und der Reparatur von Furnierschäden eingehen möchte. Eine gleiche Restaurationsfolge, lediglich mit einem anderen Gerät, wird dann zu viel, denke ich.

Beste Grüße,

Jochen Amend

Jochen Amend
02.Aug.13
  5

Hallo verehrte Leser,

vor nun schon über sieben Jahren habe ich dieses Gerät restauriert. Als kleine Abrundung zu dem Beitrag sei gesagt, dass sich die Arbeiten als dauerhaft erwiesen haben.
Alle Metallteile, die ich neu lackierte, sind weiterhin rostfrei und die Messingleisten blitzen und blinken wie direkt nach der Reinigung und Politur. Hier ist das Chromputzmittel wohl ausschlaggebend, da es das Metall mit einer dünnen Schutzschicht überzieht, welche weiteres Anlaufen verhindert. Lediglich die Endröhre musste ich wechseln, da sie fürchterlich positiv wurde. Eine Tungsram...

Beste Grüße,

Jochen


Hits: 1561     Replies: 0
loewe-opta: 2781W (2781 W); Meteor, Zeigerbeleuchtung
Ottmar Lauth
15.Mar.10
  1

Die Zeigerbeleuchtung macht manchmal Schwierigkeiten.Doch sollte man nicht vorschnell die Birnchen in Verdacht ziehen, zumal sie mit den Fassungen verlötet sind.

Ein Blick auf das Schaltbild zeigt, dass sie ihre Spannung über nicht weniger als drei verschiedene Kontakte beziehen. Also ist erst einmal Kontaktpflege angesagt. Unter Umständen reicht dafür sogar ein kurzes " Klavierspiel", hauptsächlich auf den Tasten TA, TB und UKW.


Hits: 1853     Replies: 1
loewe-opta: 2781W (2781 W); Meteor
Jochen Amend
25.Apr.06
  1

Ein herzliches Hallo ins Forum,

nun wird es Zeit, dass auch ich mich einmal im Forum melde. Ich habe gerade mit der Restauration des Loewe Opta Meteor 2781W begonnen.(Siehe meine Sammlung)
Da kaum noch Farbe, Lack oder Zierstreifen am Gehäuse vorhanden sind, nun meine Frage:
Wie stelle ich sicher, das Gerät originalgetreu mit der richtigen Lackierung und Zierstreifen zu versehen? Damit meine ich, welchen Farbton muss ich wählen, welchen Decklack hatte dieses Gerät und an welchen Positionen waren die Zierstreifen und welche Breite hatten diese?
Viele Grüße,
Jochen

Martin Renz
25.Apr.06
  2 Hallo Herr Amend,

Ihrem Foto nach zu urteilen, können Sie die notwendigen Informationen zu Lage und Größe der Zierstreifen und der Farbe der Oberfläche den Resten auf dem Gerät entnehmen.

Zur Thematik der Zierstreifen finden Sie hier und hier Informationen, zur Lackierung und der Farbgebung mit Patina hier Anstatt schwarzer Patina nehmen Sie Nussbaumfarbene. Vorher müssen alle Lackreste natürlich sorgfältig abgewaschen werden. Den genauen Farbton können Sie den dunklen Stellen der Lackierung entnehmen.

Sie können diese Beiträge übrigens auch selbst finden, wenn Sie in dem Searchfeld Begriffe wie Zierstreifen, Lackierung, Patina ect. eingeben. Stöbern lohnt sich!

viel Erfolg
Martin Renz

Loewe-Opta;: Meteor 2781W
