169W; Mende - Radio H. (ID = 1100137) Radio

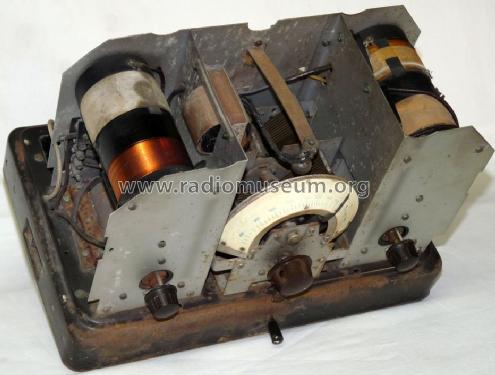

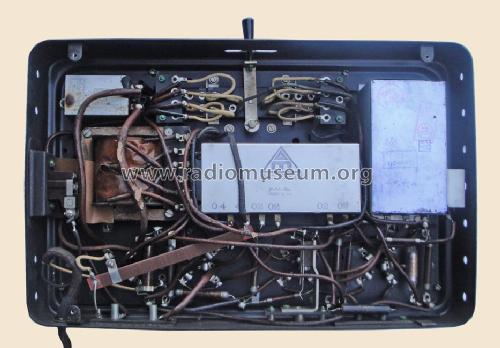

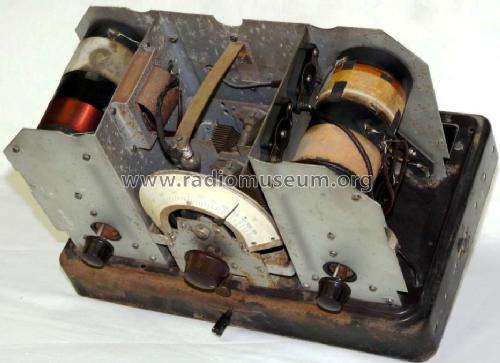

Mende - Radio H.: 169W [Radio] ID = 1100137 933x741
Select picture or schematic to display from thumbnails on the right and click for download.
For model 169W Tonabnehmerbuchse hinten, Mende - Radio H. Mende & Co. GmbH, Dresden

Country:  Germany
Manufacturer / Brand:  Mende - Radio H. Mende & Co. GmbH, Dresden
Brand

System Günther
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RENS1204 RENS1204 RES164 or RES374 RGN1054
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); 1 AF stage(s); Reaction
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 169W [Tonabnehmerbuchse hinten] - Mende - Radio H. Mende & Co.
Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 340 x 280 x 225 mm / 13.4 x 11 x 8.9 inch
Notes

Zweite Stufe Anodengleichrichter mit Rückkopplung. Endstufe fünfpolige Fassung für RES164 oder RES374 bzw. entsprechende Valvo-Typen, in der Literatur aber auch RE134 und RE304 zu finden.

Elektrisch wie 169N, Gehäusefront etwas verändert.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Here you find 309 models, 279 with images and 202 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Mende - Radio H.: 169W
Threads: 1 | Posts: 1
Hits: 1228     Replies: 0
mende: 169W; weiterer Unterschied zwischenTAhinten und TAseitlich
Hartmut Völler
02.Oct.13
  1

Eine Anfrage eines anderen RM-Mitglieds brachte mich dazu meine z.Z. zwei Mende 169W miteinander zu vergleichen. Es handelt sich dabei um ein recht früh gebautes Gerät mit der App.Nr. 5266 und ein, vermutlich deutlich später gebautes, Gerät mit der App.Nr.53139.
Das frühere Gerät hat den TA-Eingang an der Rückseite in Form einer Klinken-Buchse. Bei dem später gebautem Gerät befindet sich der TA-Eingang an der rechten Gehäuseseite und ist mit Pick-Up bezeichnet. Dieser Eingang ist, in der damals üblichen Weise, als Bananestecker ausgelegt. (s.Bild)

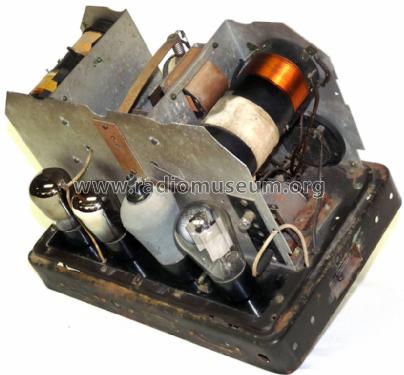

Ein weiterer Unterschied findet sich an den Anschlüssen an den Anodenkappen der beiden RENS1204. Bei der älteren Ausführung sind isolierte Drähte als Anschluss durch Löcher in der Chassisrückseite geführt. Bei der neueren Variante befinden sich an Stelle der Löcher jeweils ein rundes Stück Pertinax an dem eine Metallzunge befestigt ist. Diese führt zu den Anodenkappen. (s.Bild)
Weitere Unterschiede finden sich unter den später gebauten Varianten (TA seitlich), weswegen ich dort darauf hinweisen möchte.
