395-W Type 1939

395-W; Minerva-Radio (ID = 1726457) Radio

395-W; Minerva-Radio (ID = 326551) Radio

395-W; Minerva-Radio (ID = 81937) Radio

395-W; Minerva-Radio (ID = 108804) Radio

395-W; Minerva-Radio (ID = 350987) Radio
395-W; Minerva-Radio (ID = 1612498) Radio 395-W; Minerva-Radio (ID = 4070) Radio
395-W; Minerva-Radio (ID = 4071) Radio 395-W; Minerva-Radio (ID = 163126) Radio
395-W; Minerva-Radio (ID = 4072) Radio 395-W; Minerva-Radio (ID = 97527) Radio
395-W; Minerva-Radio (ID = 163124) Radio 395-W; Minerva-Radio (ID = 163127) Radio
395-W; Minerva-Radio (ID = 271459) Radio 395-W; Minerva-Radio (ID = 357230) Radio
Use red slider bar for more.
395-W; Minerva-Radio (ID = 1612498) Radio

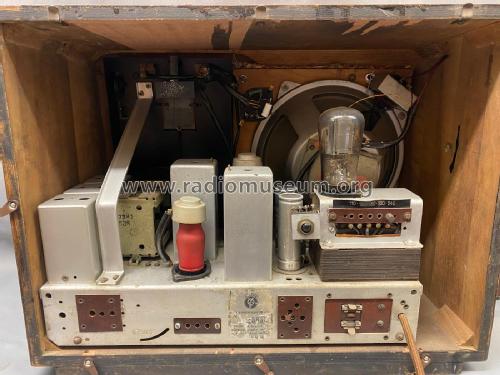

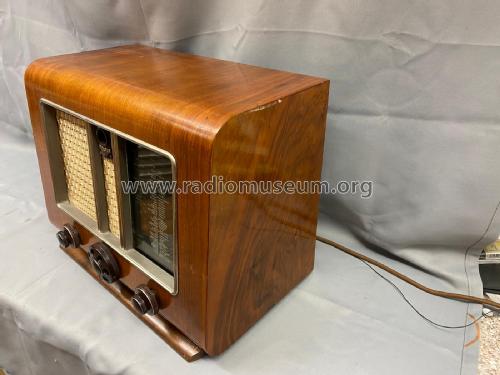

Minerva-Radio: 395-W [Radio] ID = 1612498 892x768
Select picture or schematic to display from thumbnails on the right and click for download.
For model 395-W Type 1939, Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien

Country:  Austria
Manufacturer / Brand:  Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EK3 EF9 EBL1 AZ1 EM1
Main principle Super-Heterodyne (Super in general); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: 395-W [Type 1939] - Minerva-Radio Radiola-
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 465 x 355 x 258 mm / 18.3 x 14 x 10.2 inch
Notes Variable Bandbreite. MW/LW Lokal Schalter (Dämpfung im 1. Kreis), 42/62 W Sparschalter f. Anodenspannung.
Net weight (2.2 lb = 1 kg) 12.2 kg / 26 lb 14 oz (26.872 lb)
Price in first year of sale 245.00 RM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Handbuch WDRG 1938 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Radio-Amateur Wien (RA, 46), (Österreichischer Radio Amateur, ÖRA) (3809)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Minerva-Radio (Radiola-Radioapparate und Bestandteile W. Wohleber & Co) ; Wien
Here you find 625 models, 551 with images and 441 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Minerva-Radio: 395-W
Threads: 2 | Posts: 6
Hits: 1379     Replies: 0
minerva: Minerva 395W Reparaturbericht
Johannes Bernhauser
02.Dec.09
  1

Nach den üblichen Reparaturmaßnahmen (defekte Rollkondensatoren ersetzt, ersten Elko im Netzteil ersetzt) spielte das Gerät auf MW und KW recht gut, auf LW nur Rauschen. Die Oszillatorfrequenz war zu hoch. Ursache war ein Kondensator im Oszillatorkreis, der vom Wellenschalter bei MW und KW überbrückt wird - im Schaltplan ist er mit "1010" bezeichnet.

Die Beschriftung lautet "Ingelen 1111cm +/- 1%." Die gemessene Kapazität betrug nur mehr 560 pF. Nach Ersatz durch einen Styroflexkondensator mit 1,2 nF funktioniert nun auch der LW-Bereich wieder einwandfrei. Ich hatte einen ähnlichen Fehler bei einem Minerva 394 (siehe dort) behoben, dort war der völlig baugleiche Kondensator ausgefallen, offenbar doch ein häufiger Fehler ?

Die EM 1 zeigte keine Reaktion, auch nicht bei starken Sendern - der Widerstand zwischen Anode und Leuchtanode war unterbrochen.

Attachments


Hits: 2043     Replies: 4
minerva: 395W; Bitte Hilfe
Paul Schmidt
04.Mar.05
  1 Guten Morgen

Bei meinem Minerva 395 W habe ich im Moment 2 Probleme.

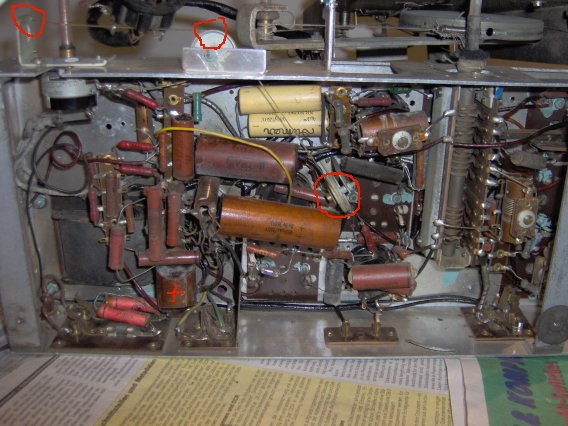

1. Ein Seil ,ich vermute aus einem Bandfilter, ist über eine Rolle direkt mit dem Chassis
verschraubt . In der Anlage markiert. War das original wirklich so?

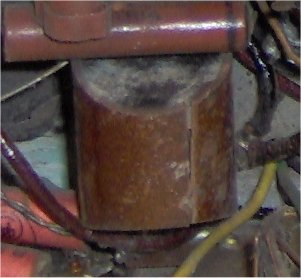

2. Ein Bauteil konnte ich bis jetzt nicht bestimmen. Es hat drei Anschlüsse. 2 davon sind
verwendet- Könnte das ein Kondesator sein ? Habe dieses Teil in der Anlage mit einem
Kreis versehen und extra abgelichtet.
Dieses Radio dürfte schon einmal "repariert" worden sein, denn die EBL1 befindet sich
leider nicht mehr im Gerät sondern eine EL3. Dazu wurden 2 Dioden in die Schaltung
eingelötet.

Danke
Paul Schmidt

Attachments

Paul Schmidt
04.Mar.05
  2
Habe gerade ein email bekommen : "diese umlenkrolle ist auch in meinem gerät vorhanden und das sieht noch original aus."

Bleibt nur noch dieses von mir nicht zu bestimmende Bauteil !

Danke
Hans M. Knoll
04.Mar.05
  3


Hallo Herr Schmidt,
das Teil nennt sich "9khz- Sperrre"  Die Spule und der 3T Kondensator als "Serienschwíngkreis"

Die entnimmt selektiv aus dem Signal die 9khz, welche  durch zwei Sender im Normal - Abstand von 9 kHz als Pfeifton erzeugt werden.

mfG Knoll


Paul Schmidt
04.Mar.05
  4 Danke Herr Knoll !!!
Eine Frage noch,
ist dieses Teil die Spule,der 3T Kondensator oder die Kombination ?

Paul Schmidt
Hans M. Knoll
04.Mar.05
  5 ^Hallo H.Schmidt,

es ist die Kombination fest ab Werk (Bauteil) abgeglichen auf 9 khz


Gruss Knoll

Minerva-Radio: 395-W
End of forum contributions about this model
