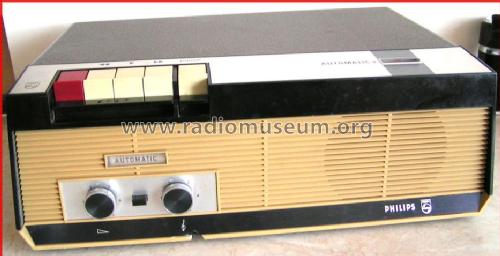

Maestro 13 Automatic N4304/30; Philips - Österreich (ID = 760155) R-Player
Philips - Österreich: Maestro 13 Automatic N4304/30 [R-Player] ID = 760155 933x479
Select picture or schematic to display from thumbnails on the right and click for download.
For model Maestro 13 Automatic N4304/30, Philips - Österreich

Country:  Austria
Manufacturer / Brand:  Philips - Österreich
Year: 1967–1969 Category: Sound/Video Recorder and/or Player
Valves / Tubes 4: ECC83 EF83 EL95 EM87
Semiconductors (the count is only for transistors) 1: AC107
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 245 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Maestro 13 Automatic N4304/30 - Philips - Österreich
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 360 x 125 x 255 mm / 14.2 x 4.9 x 10 inch
Notes Parallelgerät zu Philips EL3572
Zweispur-Mono; Bandgeschwindigkeit: 9,5 cm/s; Spulen-Ø: 15 cm; Frequenzbereich: 80-12000 Hz.
Net weight (2.2 lb = 1 kg) 5.4 kg / 11 lb 14.3 oz (11.894 lb)
External source of data erb
Source of data Handbuch VDRG 1968/1969
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips - Österreich
Here you find 1054 models, 990 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Österreich: Maestro 13 Automatic N4304/30
Threads: 1 | Posts: 3
Hits: 369     Replies: 2
philips: Antriebsriemen für das Maestro 13
Richard Sbuell
23.Sep.20
  1

Liebe Kollegen,

bei meinem Maestro 13 ist der Antriebsriemen Philips-typisch "zerflossen". Ich habe nun mal alles mühevoll gereinigt. Übrigens bekommt man die Reste des Riemens mit Spiritus sehr gut weg. Unbedingt Handschuhe verwenden, denn sonst hat man schwarze Finger und das Zeug geht sehr schwer wieder von der Haut ab.

Nun stellt sich die Frage ob man noch wo einen Antriebsriemen bekommen könnte. Hat jemand von euch einen Tipp? Für eine Info wäre ich sehr dankbar.

Liebe Grüße

Richard

Holger Ortmann
17.Oct.20
  2

Aktuell werden in der E Bucht Riemensätze angeboten.

Die andere Endnummer /22 ist nur die Ausführungsnummer ( Philips intere AH Nummer) ,

die bei den Riemen wohl keine Rolle spielen wird.

Rotierende Sammlergrüsse

Holger

Richard Sbuell
17.Oct.20
  3

Lieber Holger,

danke für den Hinweis. Ich habe in der Zwischenzeit durch einen sehr kompetenten Kollegen erfahren, dass das Riemenset für das Philips RK15S passt.

Dieses findet man auf Ebay und kostet ca. 20EUR.

Ich habe es getestet und es funktioniert wunderbar. Allerdings sind auch die Bremsblöcke in den Antriebszylindern vom "zerrinnen" betroffen. Diese kann man aber z.B. durch längs aufgeschnittene Koaxialkabelisolierungsstückchen ersetzen. Das funktioniert wunderbar.

Reinigen tut man das Ganze wie gesagt am besten mit Spiritus.

Viele Grüße

Richard
