• Country
• Austria

• Manufacturer / Brand
• Philips - Österreich

• Year
• 1955/1956

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 71539

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EF89 EF89 EM80 EABC80 EL84 EZ80

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

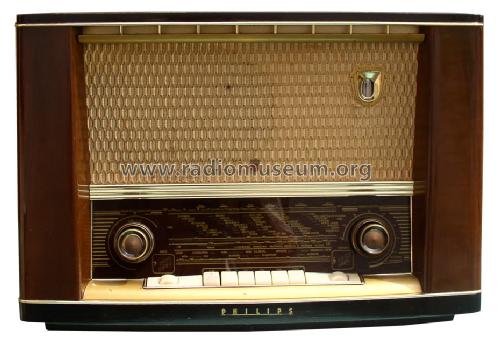

• Model: Notturno BA653A - Philips - Österreich

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 550 x 370 x 240 mm / 21.7 x 14.6 x 9.4 inch

• Notes
• • 3D Raumtontechnik
  • getrennte Bass-/Höhenregler
  • Anschlüsse für:
    • Plattenspieler/Tonband-Wiedergabe
    • Tonband-Aufnahme
    • Zusatzlautsprecher

  Parallelgerät zum Hornyphon Rigoletto 56 W675A.

  Ähnliche Modelle:

  • Hornyphon Rex 57 W676A ebenfalls 3 Lautsprecher
  • Hornyphon Musikmeister 57 WH676A Rex 57 mit Plattenspieler.

  Siehe auch:

  • Philips Ouvertüre B6A63A
  • Phlips Ouvertüre 58 B6A73A Gleicher Röhrensatz jedoch nur 2 Lautsprecher



• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Günter Denoth. See "Data change" for further contributors.
