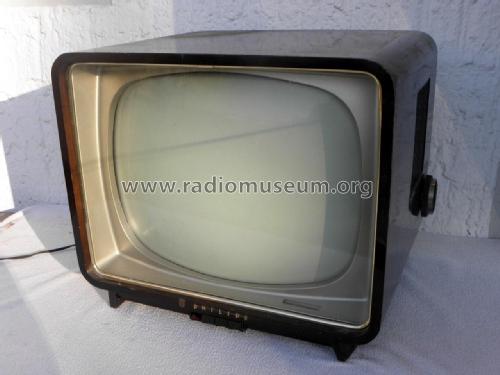

Raffael S 17TD259A /04

Raffael S 17TD259A /04; Philips Radios - (ID = 454282) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454284) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454286) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454291) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454293) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454294) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454295) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454297) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454298) Television

Raffael S 17TD259A /04; Philips Radios - (ID = 454299) Television
Raffael S 17TD259A /04; Philips Radios - (ID = 133282) Television Raffael S 17TD259A /04; Philips Radios - (ID = 133284) Television
Raffael S 17TD259A /04; Philips Radios - (ID = 133283) Television Raffael S 17TD259A /04; Philips Radios - (ID = 1831618) Television
Raffael S 17TD259A /04; Philips Radios - (ID = 2060387) Television Raffael S 17TD259A /04; Philips Radios - (ID = 2060388) Television

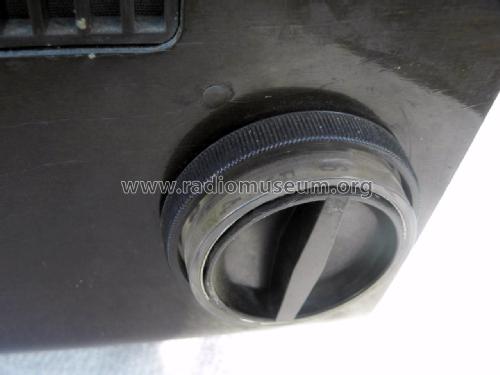

Raffael S 17TD259A /04; Philips Radios - (ID = 2060389) Television Raffael S 17TD259A /04; Philips Radios - (ID = 2060390) Television
Raffael S 17TD259A /04; Philips Radios - (ID = 2060391) Television Raffael S 17TD259A /04; Philips Radios - (ID = 2228867) Television
Use red slider bar for more.
Raffael S 17TD259A /04; Philips Radios - (ID = 133282) Television
Philips Radios -: Raffael S 17TD259A /04 [Television] ID = 133282 800x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Raffael S 17TD259A /04, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1959/1960 Category: Television Receiver (TV) or Monitor
Valves / Tubes 20: PCC88 PCF80 EF85 EF80 EF80 PCF80 EF80 PCL82 PL84 PCL84 PCF80 ECH81 PCF80 PL36 PY81 DY86 ECC82 PF86 PCL82 AW43-88
Semiconductors (the count is only for transistors) OA210 OA210 OA81 OA81 OA81 OA70 OA81 OA81
Main principle Superheterodyne (common); ZF/IF 38900 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details Radio Control (+Remote Wire etc)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch
Power out
from Radiomuseum.org Model: Raffael S 17TD259A /04 - Philips Radios - Deutschland
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 450 x 380 x 360 mm / 17.7 x 15 x 14.2 inch
Notes

VHF Band I und III mit Kanalwähler Typ KR 361 69, gegen Aufpreis auch mit UHF-Tuner (2x PC86;  98,- DM) erhältlich.

Fernbedienung KR35758 Typ 60 für 36,- DM lieferbar.

Net weight (2.2 lb = 1 kg) 17 kg / 37 lb 7.1 oz (37.445 lb)
Price in first year of sale 748.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1959/60
Mentioned in Handbuch RFP 1959/60 (Thiele, Fachverlag Funkkurier)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Markus Weiss. See "Data change" for further contributors.



All listed radios etc. from Philips Radios - Deutschland
Here you find 2513 models, 2241 with images and 1532 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Raffael S 17TD259A /04
Threads: 2 | Posts: 8
Hits: 898     Replies: 3
  philips: Reparatur eines Philips Paffael 17TD259 (Böser Fehler)
Axel Paap
24.Jun.18

  1



Ein netter Nachtbar fragte mich ob ich nicht den Fernseher

von seinem Opa wieder Reparieren könnte…



Nach einem kurzen Test der Bildröhre (1,1mA) und des Zeilentrafos

mit König Tester meinte ich „kein Problem“

Ein einschalten und Testen was er noch macht ist eigentlich sinnlos,

man mach höchstens noch mehr kaputt.



Also angefangen…

Chassi ausgebaut und mit Pressluft erst mal gereinigt

ALLE Kondensatoren erneuert, bis auf diese Typen (gibt’s auch in Beige)

Die sind meiner Erfahrung nach immer OK





Danach die „dicken“ Elkos ersetzt durch einzelne Kondensatoren





Kann sein dass diese noch „halbwegs“ funktionieren aber durch die sehr hohen Fehlerströme

belasten sie unnötig die dicken Vorwiderstände, erzeugen zusätzlich Hitze

was die bei diesem Gerät Typische Rissbildung oben am Gehäuse fördert





Weiter ging’s mit alle Podis, Schalter sowie in Tuner die Kanalstreifen Gereinigt

(ich verwende dazu WD40)



Jetzt kam der erste Einschaltversuch…

Mit Regetrafo langsam hochgefahren…   nix Passiert…

Nachgemessen…  R5 100Ohm Lastwiderstand  Defekt,

klassischer Schaden von schlechten Elkos, mit 100Ohm Rosenthal überbrückt





Nun kommt das erste Bild… beim Einstellen fällt auf dass der Kontrast

„digital reagiert“  Vollgas oder nix,  Kontrast Podi defekt, ersetzt und OK



Der Zeilenfang ist etwas Bockig und Regler am Anschlag…

Erst mal Röhre 15 (PCF80) ausgetauscht ohne vorher die Oszillator Spule zu verstellen.



Jetzt „freu“ fertig ist die Kiste…



Bein schalten am Kanalwähler viel auf dass gelegentlich Vertikalablenkung ausfiel

durch leichtes drücke gegen den Kanalwähler konnte man diese Fehler auch Provozieren…

nach langem suchen fand ich das dieser Fehler offensichtlich vom R185  Bildamplitude kam.

Der Ausbau gestaltete sich etwas schwierig





Dann natürlich Podi zerlegt





Nun zeigte sich dass die Niete der Lötöse  werkseitig falsch verpresst war

und so diesen Fehler verursachte





Jetzt läuft er wieder einwandfrei  und hat schon viele Fernsehstunden Fehlerfrei gemeistert





Diese alten Geräte haben immer wieder interessante Fehler



Liebe Grüße an die Sammlergemeinschaft



Axel Paap

Andreas Steinmetz
26.Jun.18
  2

Ein sehr realitätsnaher Bericht über eine typische Reparatur, wie sie auch heute noch gelegentlich vorkommt. Es könnte sein, dass das Poti ab Werk o.k. war, dass aber später eine Seite des Niets aufgrund von Materialermüdung (relativ sprödes Messing) ganz einfach abgefallen ist. Das habe ich schon bei so einigen alten Potis erlebt. Wenn genug Platz ist, dann kann man die Nieten mitunter durch ganz kleine Gewindeschrauben, -scheiben und -muttern ersetzen.

Fast schon typisch, dass gerade die alten Philips-Geräte, so sie denn nicht den Zeilentrafo-Tod gestorben sind, auch heute noch oft betriebsfähig sind, und das bei durchaus guter Bildqualität incl. Bildgeometrie (man schaue sich nur mal den so schön runden Testbildkreis an!). Jedenfalls kann ich das aus meiner Reparaturpraxis heraus immer wieder feststellen.

Axel Paap
27.Jun.18
  3

Hallo Herr Steinmetz



Die von ihnen beschriebene Fehlermöglichkeit (Materialermüdung /  Bruch)

kommt öfters vor als man glaubt und verursachen etliche dubiose Fehler.

Grade bei Geräte die durch falsche Lagerung Korrosion an diesen Stellen aufweisen.



Die Reparatur mit kleiner Schraube und Mutter finde ich super

(müsste ich mir mal besorgen)



Ich verwende dazu Aderendhülsen die ich zum ab längen auf einen passenden Draht stecke  (dass diese nicht zusammengedrückt wird)

dann mit Körnerspitze ausweite und verniete.

Die Ganze Kontaktfläche noch mit Silberleitlack gestrichen

für Perfekte dauerhafte elektrische Verbindung.



Bei den von mir oben beschriebene Fall handelt es sich tatsächlich

um einen Produktionsfehler

denn die die Lötöse ist mechanisch fest mit dem Träger verbunden,

nur mit Spalt.



Das gemeine war das man den Fehler nur zu provozieren konnte

indem man diesen Kontakt von unten nach oben bog

(damit meine ich so stark das sich das Perdinx schon stark verformte)

auf Druck von oben reagierte da nichts,

deshalb war der Fehler so schwer zu lokalisieren.

(hatte ich mich vielleicht etwas ungeschickt ausgerückt)



Zum Thema Zeilentrafo defekt… ist nicht zwangsweise der Tot des Geräts

Den kann man mit etwas Geduld selbst auf dem Küchentisch neu wickeln ;-)

Wenn ich das mal wieder mache  schreibe ich auch einen schönen Bericht.

Andreas Steinmetz
27.Jun.18
  4

Auch wenn es hier schon wieder ein wenig Off-Topic wird:
Auf den Bericht vom Zeilentrafo-Wickeln bin ich wirklich sehr gespannt! Einerseits, weil ich selbst schon so einige Dinge gewickelt habe (z.B. einen Philips-Vertikal-AT mit 10.000 Windungen CuL0,07 in 20 Lagen), einen Zeilentrafo aber noch nicht. Andererseits, weil man durch das Neuwickeln sicherlich so einige Geräte endlich wiederbeleben kann. Besonders interessant bei frühen Farbgeräten.

Übrigens ist mir aus alten Annoncen in Fachzeitschriften wie der Funkschau der Begriff "Zeilentraforitis" (gemeint ist das lästige Zeilentrafo-Sterben) noch gut in Erinnerung. In diesen Annoncen aus den früheren S/W-Zeiten warb ein großer Fernseh-Hersteller - ich glaube, es war Graetz - damit, dass sich mit einigen wenigen universellen Zeilentrafo-Typen alle bisherigen Zeilentrafos dieses Herstellers ersetzen ließen.


Hits: 929     Replies: 3
philips: Hässliche Kratzer auf der Glasscheibe (fast) unsichtbar mach
Axel Paap
25.Feb.18
  1



Hier am Beispiel eines Philips 17TD259 der mehrere hässliche,

große und störende Kratzer auf der Schutzscheibe hatte





mit Stahlwolle Größe 000 und Auto Lackreiniger geht’s ans werk




Durch Punktuelles Bearbeiten mit Stahlwolle und Holzspatel

den tiefen Kratzer so lange bearbeiten bis dieser wieder „durchsichtig“ wird und keine hellen stellen mehr vorhanden sind.

Dabei wird das umliegende Glas nicht verkratzt!





Anschließend mit dem Lackreiniger kräftig nacharbeiten

Nun sind die Kratzer schon „fast“ unsichtbar



Bei normalem Licht





Mit Blitzlicht



Im Betrieb bei hellen Bildern und genauem hinschauen zeigt sich der Kratzer

als „schillernde“ stelle (Lupeneffekt) was aber weniger oder gar nicht stört





um solche stellen komplett zu beseitigen wäre aufwendiges großflächiges Glasschleifen erforderlich oder der komplette Austausch der Scheibe.

Ich find das eine gute Alternative mir der man durchaus leben kann ;-)



Andreas Steinmetz
25.Feb.18
  2

Ein sehr wertvoller Tipp. Vielen Dank!

Könnte man sowas auch direkt auf Bildröhren-Glas machen, oder wäre das (so wie der Betrieb einer solchen Bildröhre an sich vielleicht schon?) viel zu gefährlich?

Axel Paap
25.Feb.18
  3

Hallo Herr Steinmetz

Diese Methode funktioniert auf jedem Glas also auch auf Bildröhren

wobei ich das etwas differenzieren muss…



Bei Bildröhren die ohne Schutzscheibe in ein Gerät eingebaut sind

haben eine Verbundglasscheibe vom Werk aus auf dem Schirm

(Implosions Schutz)

da können sie sogar mit dem Hammer arbeiten ohne dass was passiert (zumindest nicht ihnen ;-)



Mit Bildröhren ohne diesen Schutz zu hantieren (alle Bildröhren bis ca. 1963)

ist da generell Vorsicht geboten!!!



laut Vorschrift:

Vollvisier Gesichtsschutz, Lederschürze, Lederhandschuhe mit langen Schaft



Natürlich kann man auch an solchen Röhren

auf der von mir beschriebenen Art arbeiten…



Denn ein Kratzer ist eine Kerbe und die Kerbwirkung

kann Risse begünstigen…



Indem man den Kratzer abrundet, glättet entschärft man diese Gefahr.



Das von mir beschriebene arbeiten an der Röhre birgt eigentlich keine Gefahr



Nur das Hantieren und Lagern bei der Arbeit ist sehr sehr Wichtig!!!



Also bitte generell mit gebührenden Respekt und Sorgfalt den „Glasbomben“ entgegentreten!!!

Andreas Steinmetz
26.Feb.18
  4

Hallo Herr Paap,

danke für die erweiterten Hinweise!

Der falsche Umgang mit Bildröhren besonders älterer Fabrikation kann sehr große Gefahren mit sich bringen. Deshalb möchte ich hier nach Absprache für alle die E-Mail des RMorg-Kollegen Herrn Roland Langfeld wiedergeben, der mich im Hintergrund angeschrieben hatte:

"Hallo Herr Steinmetz,

ich kann auf Ihre Frage nicht direkt antworten, deshalb per Mail:

Ich rate dringend davon ab, auf Bildröhren mit abrasiven Mitteln herumzukratzen! Sie schwächen das Glas und riskieren eine Implosion.

Ich sage dies als Wissenschaftler, der 30 Jahre in einer großen deutschen Glasfirma an verantwortlicher Stelle gearbeitet hat!

Bei Kratzern im Glas gibt es ein simples Mittel, diese weniger auffällig zu machen: Einfach einen Tropfen Silikonöl (z.B. Kontakt Chemie 72) auf den Kratzer geben und etwas wischen, schon ist der Fehler weniger auffällig

Mit freundlichen Grüßen
Roland Langfeld"


Philips Radios -: Raffael S 17TD259A /04
End of forum contributions about this model
