For model Trabant UKW, REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.):
d_Rema_TrabantUKW_Perspektive1

Country:  Germany
Manufacturer / Brand:  REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.)
Year: 1958–1960 Category: Broadcast Receiver - or past WW2 Tuner

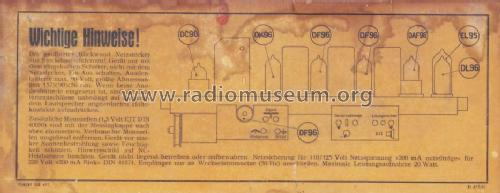

Valves / Tubes 8: DC90 DF96 DF96 DF96 DK96 DAF96 DL96 EL95
Main principle Superhet, double/triple conversion; ZF/IF 10700/6200/460 kHz
Tuned circuits 7 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 1,5/85 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 13 cm = 5.1 inch
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Trabant UKW - REMA, Fabrik für Rundfunk,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 380 x 270 x 152 mm / 15 x 10.6 x 6 inch
Notes Netzteil eingebaut; bei Netzbetrieb wird EL95 als Endstufe zugeschaltet, Ladeschaltung für NiCD, getr. Abstimmung AM/FM, Ferritantenne, 2 Bandantennen für KW und UKW. FM Doppel-Überlagerung: 10,7/6,2MHz. 2 Ge-Dioden Demodulator. Heizung mit NC-Akku (fest) + 2xR20-Zellen.
Net weight (2.2 lb = 1 kg) 6.3 kg / 13 lb 14 oz (13.877 lb)
Price in first year of sale 555.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Die Geschichte der Rundfunkindustrie der DDR Band 1 1945 - 1967 / Radiokatalog Band 2, Ernst Erb
Mentioned in Historische Radios Band IV (195B)

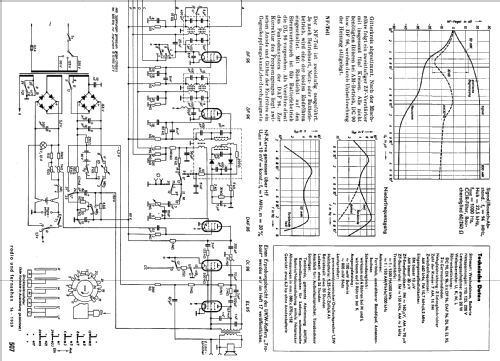

Literature/Schematics (1) Radio und Fernsehen, 1959, Heft 16, Seiten 506-508
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from REMA, Fabrik für Rundfunk, Elektrotechnik und Mechanik, Stollberg (Ostd.)
Here you find 160 models, 132 with images and 119 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
REMA, Fabrik für: Trabant UKW
Threads: 1 | Posts: 1
Hits: 1947     Replies: 0
rema: UKW; Trabant
Egon Strampe
01.Dec.11
  1

Wollte das Gerät nach 2 Jahren mal wieder in betrieb nehmen. Jedoch tot auf allen Wellen. Im Bandfilter 4 hatte die Spule vom Stift 4 nach 6 keinen Durchgang. Dadurch hatte die DF 96 keinen Anodenstrom.

Bandf. ausgelötet und geöffnet. Die Spule war mit eine art Siegellack gesichert. Dadurch vermutlich Korrosion und Unterbrechung. Haardünnen Spulendraht gelötet und alles wieder eingebaut. Die Freude war groß, das Radio spielt wieder
