Goldy 57 3078

• Pays
• Allemagne

• Fabricant / Marque
• Schaub und Schaub-Lorenz

• Année
• 1956/1957

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 20633

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 7

• Lampes / Tubes

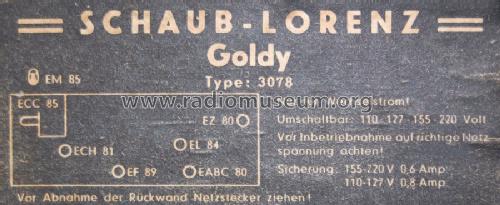

• ECC85 ECH81 EF89 EABC80 EM85 EL84 EZ80

• Principe général
• Super hétérodyne (en général); FI/IF 460/10700 kHz

• Circuits accordés
• 6 Circuits MA (AM)     11 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 127; 155; 220 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 5 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Goldy 57 3078 - Schaub und Schaub-Lorenz

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 440 x 280 x 200 mm / 17.3 x 11 x 7.9 inch

• Remarques
• erweiterter LW-Bereich für Drahtfunkempfang.

• Poids net
• 6.1 kg / 13 lb 7 oz (13.436 lb)

• Prix de mise sur le marché
• 258.00 DM

• Source extérieure
• Erb

• Source
• HdB d.Rdf-& Ferns-GrH 1956/57

• Schémathèque (1)
• -- Original-techn. papers.
