Roland 5L 7 Kreis 7 Rö

Seibt, Dr. Georg (Nachf.); Berlin, auch München

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1932/1933
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 5755

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 7
  • Hauptprinzip
  • Super mit HF-Vorstufe; ZF/IF 114 kHz
  • Anzahl Kreise
  • 7 Kreis(e) AM
  • Wellenbereiche
  • Langwelle, Mittelwelle (LW+MW).
  • Betriebsart / Volt
  • Wechselstromspeisung / 110-240 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Material
  • Gerät mit Holzgehäuse

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Roland 5L [7 Kreis 7 Rö] - Seibt, Dr. Georg Nachf.;
  • Form
  • Tischgerät, Kathedralenform (Hochformat, bogig bis spitzbogig, nicht nur runde Ecken).
  • Abmessungen (BHT)
  • 415 x 495 x 280 mm / 16.3 x 19.5 x 11 inch
  • Bemerkung
  • Den Seibt Roland 5 gibt es in ganz verschiedenen technischen Ausführungen (7 oder 8 Kreise, mit oder ohne AVC etc.) und zumindest mit oder ohne Lautsprecher. Das Modell mit Lautsprecher fällt durch sein ungewöhnliches (und gewöhnungsbedürftiges) Aussehen auf - darum wohl auch die etwas spätere Variante "Spezial" mit Gehäuse des Roland 53. Der Prohaska-Katalog 1932/33 nennt ihn auf Seite 30 "Seibt-Fünfröhren-Netz-Superhet, Type Roland 5. Da sind nur die an Selektion und Verstärkung des Radiosignals direkt beteiligte Röhren inbegriffen. Die AVC-Modelle, also mit autom. Schwundausgleich, haben zusätzlich eine REN904 oder auch RE034 und alle Wechselstromgeräte ursprünglich die VG3512 als Gleichrichterröhre. Somit gibt es 5-Röhren-Geräte (Gleichstrom ohne AVC) bis 7-Röhrengeräte unter der Bezeichnung "5". Dazu gibt es auch die "Type 6", ein "Sechsröhren-Netz-Super" für Gleichstrom.

    Beschreibung im Prohaska-Katalog zu "Type 5" als 8-Kreiser:
    Dieser Empfänger ist in seiner Wirkung noch um ein Grad erhöht und dürfte daher bald an das Optimum der erreichbaren Leistung heranreichen. Es ist nicht zu viel gesagt, dass dieses Gerät kaum noch gegen ein besseres ausgewechselt werden kann. Man hört so ziemlich alles an Stationen, was der Störspiegel zum Empfang frei gibt. Dei technische Ausrüstung ist vorbildlich. Acht Abstimmkreise, Vorsatz-Bandfilter, automatischer Röhren-Fadingausgleich. Doppel-beleucht. Senderskala je nach Wellenbereich, der 180-2000 m umfasst, Tonblende und Präzisionsteile. In Edelholzgehäuse.
  • Nettogewicht
  • 15.3 kg / 33 lb 11.2 oz (33.7 lb)
  • Originalpreis
  • 290.00 RM +
  • Datenherkunft
  • Radiokatalog Band 1, Ernst Erb
  • Schaltungsnachweis
  • Lange+Schenk+FS-Röhrenbestückung
  • Bildnachweis
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Sammlungen | Museen | Literatur

Sammlungen

Das Modell Roland befindet sich in den Sammlungen folgender Mitglieder.

 Forum

Forumsbeiträge zum Modell: Seibt, Dr. Georg: Roland 5L

Threads: 2 | Posts: 9

Hallo,

die angegebene Röhrenbestückung paßt nicht zum Schaltplan. Entgegen der in der Modell-Beschreibung aufgeführten Bestückung ist mir die folgende, abweichende Bestückung bekannt: RENS 1214, REN 704d, RENS 1214, RENS 1204, RE 034, RENS 1374d, RGN 1064

Der Schaltplan enthält dagegen nur 6 Röhren. Welche Varianten gibt es?



Jürgen Ronkholz, 21.Dec.08

Weitere Posts (4) zu diesem Thema.

Dear members,

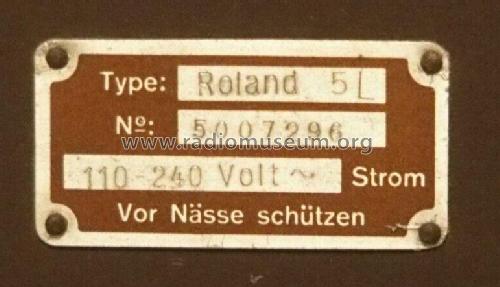

I have just received a Seibt Roland 5 radio in very good apparent condition. My question relates to the cabinet style in relation to the chassis number on the Seibt identification plate - Roland 5    Nr5005755.

The cabinet is the tall rectangular style as depicted for the model 53L (53W).

Photos will be submitted shortly.

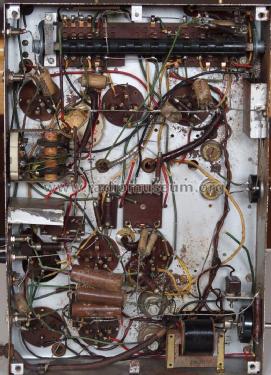

The tuning condenser is the 4-gang unit, and the chassis appears identical to the 5L shown in Mod.-ID = 5755

Respectfully,
Robert

Anlagen

Robert Sarbell † 22.3.22, 17.Aug.06

Weitere Posts (5) zu diesem Thema.
