- País
- Alemania
- Fabricante / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Año
- 1959
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 79670
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Numero de transistores
- Semiconductores
- E250C50
- Principio principal
- Superheterodino en general; ZF/IF 460/10700 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 5 Circuíto(s) AM 9 Circuíto(s) FM
- Gama de ondas
- OM y FM
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110/127/220 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 10 cm = 3.9 inch
- Material
- Plástico moderno (Nunca bakelita o catalina)
- de Radiomuseum.org

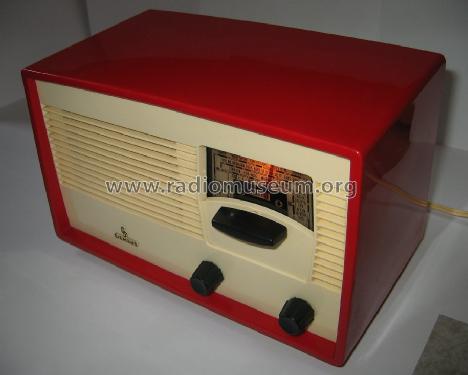

- Modelo: A7S - Siemens & Halske, -Schuckert
- Forma
- Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).
- Ancho, altura, profundidad
- 230 x 135 x 145 mm / 9.1 x 5.3 x 5.7 inch
- Anotaciones
-
Achtung, Einweg-Selengleichrichter direkt am Netz, Heizung über Autotrafo! Nachfolger von Siemens Kleinsuper A7.
- Peso neto
- 2.7 kg / 5 lb 15.2 oz (5.947 lb)
- Documentación / Esquemas (1)
- -- Original-techn. papers.
- Otros modelos
-
Donde encontrará 2533 modelos, 2141 con imágenes y 1335 con esquemas.
Ir al listado general de Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Colecciones
El modelo es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Siemens & Halske, -: A7S
Hilos: 1 | Mensajes: 1
Hier Tipps zur Demontage des Gerätes.
Geht man in dieser Reihenfolge vor, dann vermeidet man den Bruch der Kunststoffteile wg. falscher Herangehensweise.
1.) Drei Schrauben der Rückwand lösen.
Damit ist auch das Chassis frei.
Es kann nun komplett mit Frontplatte nach hinten herausgezogen werden ohne Leitungen zu
entlöten.
2.) Nun zwei Sicherungsringe am hinteren Ende der Drehknöpfe abnehmen. Geht nur mit der spez.
abgewinkelten Zange. Es sind dünne Dorn-Durchmesser der Zange erforderlich. Die Zange muss
nach aussen drücken. Den Achsspalt vor dem Abziehen der Knöpfe besser mit Rostlöser
behandeln. Drehknöpfe sind eng aufgepresst.
3.) Zum Schluss können nun Drehknopf und Skalenscheibe entfernt werden. Die Skaleneinheit
ist auf die Chassisachse aufgesteckt und kann ohne Werkzeuggebrauch abgezogen werden.
Drehhebel und Skalenscheibe sind von hinten angeschraubt.
Ich wünsche Ihnen viel Erfolg bei der Reparatur Ihres Gerätes.
Hans-Werner Ellerbrock, 23.Oct.14
