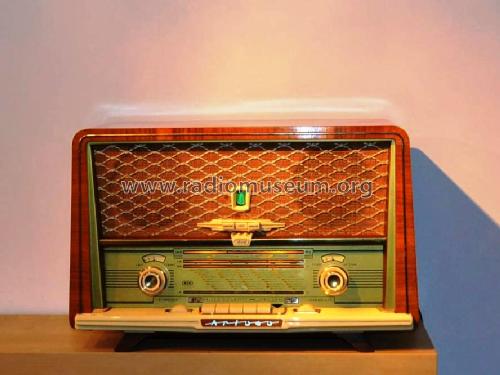

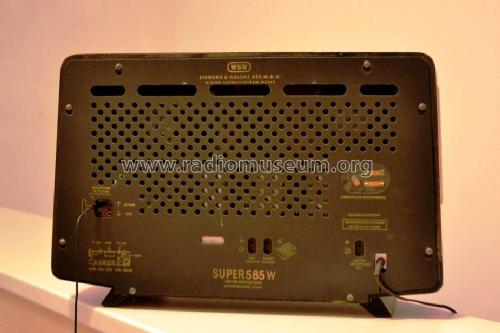

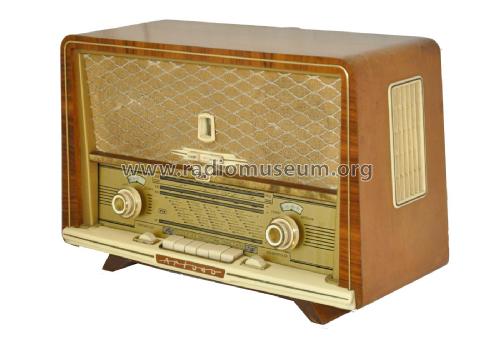

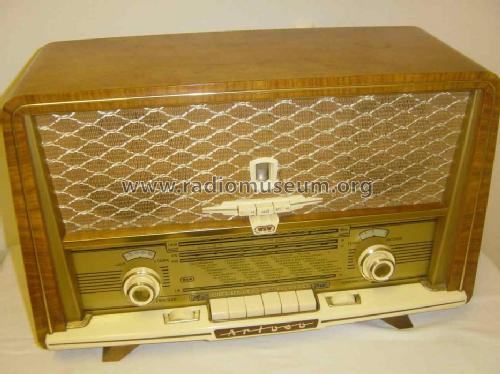

Arioso Super 585W; Siemens-Austria WSW; (ID = 53638) Radio
Siemens-Austria WSW;: Arioso Super 585W [Radio] ID = 53638 933x673
Select picture or schematic to display from thumbnails on the right and click for download.
For model Arioso Super 585W, Siemens-Austria (WSW); Wien

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ECC85 ECH81 EF89 EF80 EM81 EABC80 EL84
Semiconductors (the count is only for transistors) B250C100
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker 3 Loudspeakers
Power out
from Radiomuseum.org Model: Arioso Super 585W - Siemens-Austria WSW; Wien
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 560 x 370 x 220 mm / 22 x 14.6 x 8.7 inch
Notes

Weiterentwicklung des Bariton UKW-Super 564W mit 3 zusätzlichen Klangregister-Tasten

  • 6 Tasten
  • UKW Teil ähnlich dem Solist 58 UKW-Super 582W
  • Selen-Flachgleichrichter B250 C100
  • 2 Skalenlämpchen 7V; 0,3A
  • 2 Sicherungen 0,8A

Parallelgerät zur Zauberflöte Super 584W - selbes Chassis, anderes Gehäuse

Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 2'720.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 197 models, 174 with images and 130 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Arioso Super 585W
Threads: 2 | Posts: 6
Hits: 2164     Replies: 4
siemens: 585W; Arioso
Manfred Hanzl
06.Aug.10
  1

Hallo werte Sammlerkollegen

Ich quäle mich schon längerer Zeit bei der Reparatur des Arioso. Mein Problem besteht darin dass ich keine Regelspannung am Magischen Auge bekomme. UKW funktioniert gut.

Kann mir jemand weiterhelfen ??

DANKE für eure Antworten

mfg

Manfred

Wolfgang Bauer
07.Aug.10
  2

Sg. Herr Hanzl,

wann bekommen Sie keine Regelspannung?
Nur bei UKW oder auch bei AM-Betrieb?
Wenn nur bei UKW, messen Sie an den Kontakten 57/58 ob der Schalter schließt.
Wenn immer, überprüfen Sie C21/10nF auf Kurzschluß.

MfG. WB.

Dietmar Rudolph
07.Aug.10
  3

Bitte überprüfen Sie auch die Verdrahtung im Bereich des Magischen Auges. Diese wird beim Herausnehmen des Magischen Auges oft etwas verbogen.

Bei einem anderen Radio hatte ich folgenden Fehler:
Der 1MΩ Widerstand für die Leuchtstege berührte den Gitter-Anschluß des Magischen Auges. Eigentlich hätte das nichts ausmachen dürfen - wenn der Widerstandskörper genügend isoliert hättte. Hat er aber nicht. Dadurch erhielt das Steuergitter einige Volt positive Spannung und das Magische Auge zeigte nur maximalen Schattenwinkel an.

MfG DR

Manfred Hanzl
08.Aug.10
  4

Hallo

Danke für Ihre schnellen und hilfreichen Tipps. Leider kann ich diese erst in 3 Wochen am Gerät anwenden da ich heute auf Urlaub fahre.

Melde mich dann, hoffentlich mit Erfolgen !!



VIELEN Dank

Manfred Hanzl

Manfred Hanzl
06.Sep.10
  5

Hallo



Danke Herr Bauer und Herr Rudolph für Ihre wertvollen Ratschläge. Eins vorweg das magische Auge leuchtet wieder .

Es waren die Röhre EF80 und die Widerstände R25 + R11 defekt.



Danke für Ihre Hilfe

mfg

Hanzl Manfred


Hits: 1452     Replies: 0
siemens: ein Chassis´, mehrere Radios
Günter Denoth
08.Dec.05
  1

Ich besitze von der Firma Siemens Austria mittlerweile die Geräte "Bariton" 564 W von 1955/56, und "Zauberflöte" 584 W sowie "Arioso" 585 W von 1957/58.
Dazu möchte ich zwei Fragen aufwerfen:

Erstens:

Gab es nie einen 574 W, ist also 1956/57 kein Grosssuper gefertigt worden?

Warum fertigte die Firma Siemens Austria gerade 1958 technisch zwei völlig idente Geräte, die auf dem Bariton 564 W basieren mit zwei so unterschiedlichen Gehäusen? Wollte man hier mit einem klassischen und einem neumodischen Gehäuse zwei verschiedene Käuferschichten gewinnen? Bei deutschen Firmen (ich glaube Braun) war das schon üblich.

Freue mich auf zahlreiche Antworten

Günter Denoth - Radiomuseum Neugötzens


Siemens-Austria WSW;: Arioso Super 585W
End of forum contributions about this model
