Unbekannt ; Siemens; D S.& (ID = 386613) Radio
Siemens; D S.&: Unbekannt [Radio] ID = 386613 614x461
Select picture or schematic to display from thumbnails on the right and click for download.
For model Unbekannt, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1941 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH3 EF11 EBF11 EL11 EZ11
Main principle Superheterodyne (common); ZF/IF 468 kHz; 2 AF stage(s)
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Unbekannt - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 370 x 290 x 220 mm / 14.6 x 11.4 x 8.7 inch
Notes Ähnlich 22 B und 22 GW: Gehäuse und Chassis, aber mit E-Röhren.
Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Source of data - - Data from my own collection

Model page created by Rudolf Kernchen. See "Data change" for further contributors.



All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2437 models, 2016 with images and 1276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Unbekannt
Threads: 1 | Posts: 5
Hits: 5559     Replies: 4
Werkennt dieses Siemens Radio?
Rudolf Kernchen
05.Nov.07

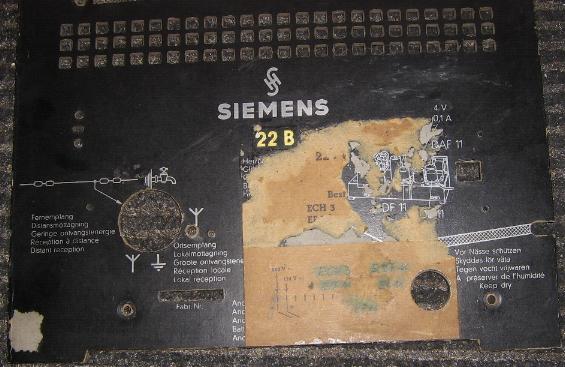

  1 Habe Samstag ein Siemens Radio erworben.Röhrenbestückung: ECH3,EF11,EBF11,EL11,EZ11. Auf der Rückwand war ein Überkleber ( Originalrückwand Siemens 22 B)  der Text ist leider nicht mehr lesbar. Wer kennt die Bezeichnung? Baujahr ca. 1948 ? 3 Anlagen

Attachments

Rudolf Kernchen
05.Nov.07
  2

Beim ersten Mal klappte es nicht mit den Bildern, hier nochmal als Anlage die 3 Bilder.

Wer kennt das Gerät: Bezeichnung, Baujahr usw.

Im voraus besten Dank

RK

Attachments

Jochen Willnow
05.Nov.07
  3 Guten Abend H.Kernchen,

bie diesem Radio handelt es sich um ein Batteriegerät  des Typs 22B  von Siemens.
Dieses wurde 1941/42 produziert und ist original mit folgenden Röhren bestückt worden: DCH11; DF11; DAF11; DL11 (siehe auch unter Siemens Deutschland).
Vermutlich aus Mangel an D11-Röhren, welche während des Krieges und in den ersten Nachkriegsjahren nur sehr schwer oder gar nicht erhältlich waren, wurde Ihr Gerät auf E-Röhren umgebaut.

Viele Grüße

J.Willnow
Rudolf Kernchen
06.Nov.07
  4

Guten Morgen Herr Wilnow,

es ist mir bekannt , daß es das Batterieradio gab. Dieses Gerät wurde jedoch werkseitig ( wahrscheinlich nach dem Kriege) so gebaut auf den Chassis des Batteriegerätes. Der Aufkleber wurde vom Hersteller angebracht, vielleicht hat von den Sammlern ja jemand das Gerät und kann nähere Auskunft geben, es ist auf jedem Fall als Netzgerät (siehe auch Bilder) so in den Handel gelangt.

Mit den besten Sammlergrüssen

Rudolf Kernchen



Jürgen Stichling
13.Nov.07
  5 Hallo Herr Kernchen,

legen Sie doch bitte das Modell neu an, mit Typenbezeichnung "unbekannt" und allen Informationen, die Sie dem Gerät entlocken können bzw. schon entlockt haben. Nach Freigabe durch die Admins können Sie dann die Bilder hochladen.
Ich werde dann diesen Beitrag auf das neue Modell verschieben, vielleicht ergeben sich zu einem späteren Zeitpunkt Antworten auf Ihre Fragen.

Viele Grüße
Jürgen Stichling

Siemens; D S.&: Unbekannt
End of forum contributions about this model
