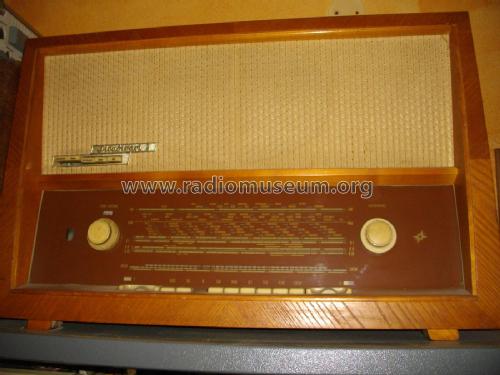

For model Stradivari 3 1142.008-00006 Sp mit EM80 und eckigem Gehäuse, Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG:
eigenes Foto aufgenommen am 1.3.2017

Country:  Germany
Manufacturer / Brand:  Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 11: ECC85 EF89 ECH81 EF89 EM80 EBF89 EABC80 ECC83 EL84 EL84 EZ81
Main principle Superhet with RF-stage; ZF/IF 440/10700 kHz; 2 AF stage(s)
Tuned circuits 9 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 4 Loudspeakers
Power out 11 W (unknown quality)
from Radiomuseum.org Model: Stradivari 3 1142.008-00006 Sp [mit EM80 und eckigem Gehäuse] - Stern-Radio Rochlitz, VEB, RFT
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 700 x 450 x 315 mm / 27.6 x 17.7 x 12.4 inch
Notes

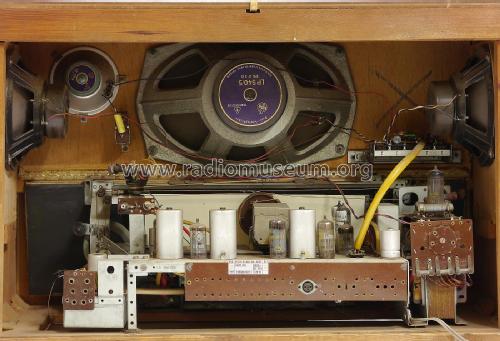

Chassis identisch mit Stradivari 3, aber eckiges (moderneres) Gehäuse mit den gleichen Abmessungen. Gegentaktendstufe, 5-stufiges Klangfarbenregister mit 3D-Klang und H/T-Reglern, Taste für Bandbreiten-Umschaltung (AM), drehbare Ferritantenne, 3x KW.

Spätere Geräte haben statt EM80 eine EM84, wie sie dann bei Stradivari 3 Stereo eingesetzt wurde.

Net weight (2.2 lb = 1 kg) 25 kg / 55 lb 1.1 oz (55.066 lb)
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers. (Bedienungsanweisung Nr. 57)

Model page created by Christoph Wingendorf. See "Data change" for further contributors.
