Sonneberg Erfurt 4 Super 10149/70 WU mit Ferritantenne

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58197) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58198) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58199) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58200) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58201) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58202) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 58203) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 351551) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055097) Radio

Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055098) Radio
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 1140151) Radio Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055250) Radio
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055256) Radio Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055249) Radio
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055251) Radio Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055252) Radio
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055253) Radio Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055254) Radio
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2055255) Radio Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 2056739) Radio
Use red slider bar for more.
Sonneberg Erfurt 4 Super 10149/70 WU; Stern-Radio (ID = 1140151) Radio
Stern-Radio: Sonneberg Erfurt 4 Super 10149/70 WU [Radio] ID = 1140151 933x602
Select picture or schematic to display from thumbnails on the right and click for download.
For model Sonneberg Erfurt 4 Super 10149/70 WU mit Ferritantenne, Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG:
Mit Ferritantenne, erkennbar am Sichtfenster auf der Skala links neben dem Abstimmknopf (rechts).

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECC85 ECH81 EBF89 EBF89 EM80 EABC80 EL86 EL86 Selen
Main principle Super-Heterodyne (Super in general); ZF/IF 455/10700 kHz
Tuned circuits 10 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker 3 Loudspeakers
Power out 3.5 W (unknown quality)
from Radiomuseum.org Model: Sonneberg Erfurt 4 Super 10149/70 WU [mit Ferritantenne] - Stern-Radio Sonneberg, VEB,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 720 x 430 x 280 mm / 28.3 x 16.9 x 11 inch
Notes

Eisenlose Endstufe, Kurzwellenlupe. Entspricht im elektrischen und mechanischen Aufbau dem Modell Erfurt4 WU Ausführung "C" , hat aber zusätzlich eine eingebaute Ferritantenne, welche durch Drücken des Abstimmknopfes einstellbar ist. Äußerlich ist das erkennbar an einem Sichtfenster in der Skala links neben dem Abstimmknopf (rechts), in dem eine Zahl die Position der FA angibt. Im Inneren unterscheiden sich die Spulenplatten für Mittel- und Langwelle.

Net weight (2.2 lb = 1 kg) 20 kg / 44 lb 0.8 oz (44.053 lb)
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb

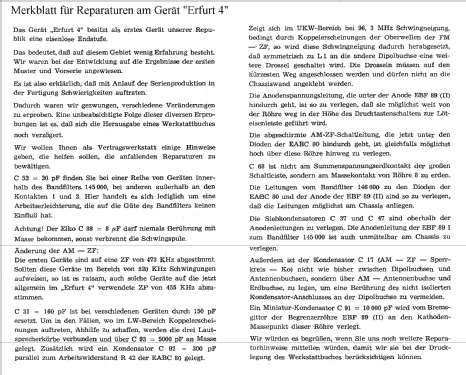

Literature/Schematics (1) -- Original-techn. papers. (Werstattbuch)
Literature/Schematics (2) Service-DVD Funkverlag B. Hein

Model page created by Michael Seiffert. See "Data change" for further contributors.
