Ilmenau 4950

Ilmenau 4950; Stern-Radio (ID = 315350) Radio

Ilmenau 4950; Stern-Radio (ID = 650087) Radio

Ilmenau 4950; Stern-Radio (ID = 650088) Radio

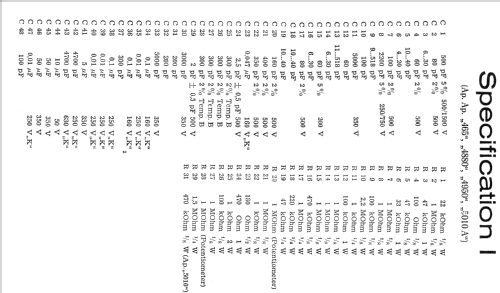

Ilmenau 4950; Stern-Radio (ID = 315351) Radio

Ilmenau 4950; Stern-Radio (ID = 1267330) Radio
Ilmenau 4950; Stern-Radio (ID = 374904) Radio Ilmenau 4950; Stern-Radio (ID = 374909) Radio
Ilmenau 4950; Stern-Radio (ID = 374907) Radio
Use red slider bar for more.
Ilmenau 4950; Stern-Radio (ID = 374904) Radio
Stern-Radio: Ilmenau 4950 [Radio] ID = 374904 825x568
Select picture or schematic to display from thumbnails on the right and click for download.
For model Ilmenau 4950, Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG

Country:  Germany
Manufacturer / Brand:  Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Year: 1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH81 EBF89 EBF89 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 150; 180; 200; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Ilmenau 4950 - Stern-Radio Sonneberg, VEB,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 440 x 288 x 210 inch / 11176 x 7315 x 5334 mm
Notes Weiterentwicklung des Ilmenau 480, Gehäuse Edelholzfurnier mattiert. Chassis als Basis verschiedener Ilmenau-Modelle in verschiedenen Gehäusen, Wellenbereichen sowie mit/ohne EM84.
Price in first year of sale 410.00 DM
Collectors' prices
Mentioned in -- Original-techn. papers.

Model page created by Wolfgang Eckardt. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Sonneberg, VEB, RFT; SONRA; -vorm.: EAK (Ostd.) - ex. AEG
Here you find 378 models, 299 with images and 276 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Stern-Radio: Ilmenau 4950
Threads: 1 | Posts: 1
Hits: 1406     Replies: 0
stern-sonn: 4950; Ilmenau - Modellvielfalt durch Zahlen erre
Wolfgang Eckardt
29.Apr.07
  1

    Stern-Radio Sonneberg stellte eine Vielzahl von Modellen her, die aber oft bei genauer Betrachtungsweise auf nur wenige Grundmodelle zurückzuführen sind. Besonders beliebt waren die Städteserien mit Thüringer Städtenamen, extrem auffällig  z.B.  bei den Modellnamen  Ilmenau, Weimar, Saalburg.
In einem Serviceheft zu Ilmenau-Modellen (1961) habe ich z.B. folgenden Text gefunden:

Das Gerät „Ilmenau 4950" ist eine Fortentwicklung des Gerätes „Ilmenau 480" mit einem LW- und einem MW-Bereich sowie zwei KW-Bereichen.
Es hat eine Leiterplatte mit gedruckter Schaltung. Wir raten, auch bei diesem Gerät beim Auswechseln kleiner Bauelemente den defekten Teil nicht auszulöten, sondern die Anschlußdrähte nahe am Bauteil abzuschalten und den neuen Teil an diese Enden anzulöten. Größere Bauteile (Bandfilter) werden durch wechselseitiges Ablöten aus der Verdrahtung gelöst. Es ist darauf zu achten, daß die Kupferfolie nicht zu stark und nicht zu lange erhitzt wird, weil sich diese sonst vom Träger löst.
Aus diesem Grunde ist es nicht ratsam, den Drucktastenschalter auszuwechseln. Bei Fehlern im Drucktastenschalter können die einzelnen Spulenplatten ohne Schwierigkeit ausgewechselt werden. Soll ein Tastenschieber ausgewechselt werden, so muß das Chassis aus dem Gehäuse ausgebaut werden. Anschließend ist die Führungsachse (nach Entfernung der Sicherungsscheibe) herauszuziehen. Dann können die einzelnen Tastenschieber nach vorn herausgezogen werden.
Achtung! Das Gerät ist mit modernsten Bauteilen ausgerüstet. Leider sind wir gelegentlich zu Ausweichlösungen gezwungen. Die Qualität des Gerätes wird dadurch nicht beeinträchtigt. Beachten Sie das bitte, wenn ein Bauteil bei einem Reparaturgerät nicht mit der Stückliste übereinstimmt. Schaltungsänderungen bleiben vorbehalten!

Das Gerät wird außerdem in verschiedenen Holzgehäusen geliefert. Das Grundmodell „Ilmenau 4950“ besitzt ein Gehäuse mit Edelholzfurnier mattiert. In anderer Ausführung erhält es die Bezeichnung „Ilmenau 4880" und „Sonneberg 5010A/B" - jeweils Edelholzfurnier hochglanzpoliert, „Sonneberg 5010“ zusätzlich mit Abstimmanzeige EM84. Die Bezeichnung „"Ilmenau 465" erhält das Gerät in einem Kunststoffgehäuse. Eine weitere Ausführung „Ilmenau 4660“ - ebenfalls Edelholzfurnier hochglanzpoliert und mit Abstimmanzeige EM84 - unterscheidet sich von den bisherigen Ausführungen dadurch, daß dieses Gerät zusätzlich eine Kurzwellenlupe und getrennte Höhen/Tiefen- Klangregelung besitzt.
Das Gerät "Sonneberg 5010 B" ist mit anderen Wellenbereichen ausgestattet: MW, KW , KW2, KW3.
Diese scheinbare Modellvielfalt lässt sich an noch anderen Modellnamen aufzeigen und die Recherchen dazu werden von mir fortgesetzt.
W.E.

Stern-Radio: Ilmenau 4950
