231WL/o (L231W/o)

Telefunken; Wien

Data
Forum
Pictures
Collections

  • Year
  • 1932/1933
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 4468

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 1 Special; 1 AF stage(s)
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-240 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: 231WL/o - Telefunken; Wien
  • Shape

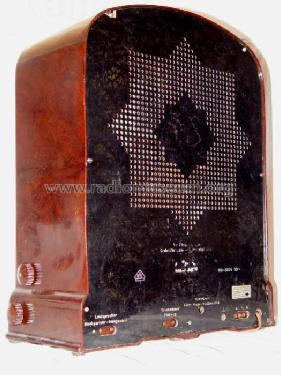

  • Tablemodel, high profile (upright - NOT Cathedral nor decorative).
  • Dimensions (WHD)
  • 400 x 500 x 230 mm / 15.7 x 19.7 x 9.1 inch
  • Notes

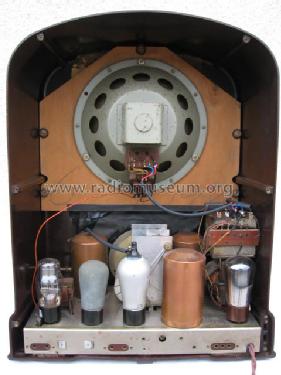

  • Der Telefunken 231WL/o unterscheidet sich zumindest in Lautsprecher, Netzteil und Design vom deutschen 231WL. Die abgebildeten Geräte zeigen alle eine RGN1054 auf dem Chassis angegeben.

    Preis = Gerhard Heigl.

  • Price in first year of sale
  • 430.00 öS !
  • Source of data
  • -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Telefunken; Wien: 231WL/o

Threads: 3 | Posts: 14

Hallo,

ich hätte eine Frage an die Besitzer eines Telefunken 231WL/o. Ich habe hier ein Gerät, bei dem der Transformator fehlt und möchte mich an die Restaurierung machen.

Im Schaltplan  und bei der Röhrenbestückung ist eine Einweggleichrichtung mit der RGN354 angegeben. Auf dem Chassis des 231WL/o ist allerdings bei der Röhrenfassung der Gleichrichterröhre die Bezeichnung RGN1054 aufgedruckt.

Hatte das österreichische Gerät tatsächlich eine Zweiweggleichrichtung oder wurde die RGN1054 als Einweggleichrichter beschaltet?

Einen passenden Trafo für Einweggleichrichtung hätte ich.

Viele Grüße

Stefan Bauer

Stefan Bauer, 08.Jan.21

Weitere Posts (3) zu diesem Thema.

Hallo und guten Tag

Auf der Chassis-Unterseite befindet sich ein silberner, mit Teer vergossener Quader der allen Anschein nach eine "Kondensatorbank" beinhaltet. (siehe Foto). Es befinden sich Anschlüsse mit den Nummern

13-26-8  auf der einen, und 11-31-17-28 auf der anderen Seite. Hat jemand Informationen welche C´s sich darin befinden und wie sie zusammengeschaltet sind?? Diese Information würde mir sehr viel Zeit ersparen. Danke.



Weiters zieht sich eine Metallwelle längsseits durch das Chassis. Darauf befinden sich braune Scheiben welche zwar nicht axial verschiebbar,  jedoch drehbar auf der Achse gelagert sind. Es ragen je 2 kleine Kupferkontakte bei jeder Scheibe aus dem Chassis, welche wahrscheinlich die Wellenschalter darstellen. Auf den Scheiben sind jedoch keinerlei "Nocken" !? Auch scheinen diese " Nocken" nicht abgebrochen zu sein. Weiß eventuell jemand über die Funktion dieser "Mechanik" Bescheid??

Für eine AUfklärung diese "Problems" wäre ich sehr dankbar.



mfg

gerhard bischof

Attachments

Gerhard Bischof, 28.Jan.12

Weitere Posts (8) zu diesem Thema.

Wie ich entdeckt habe, ist das von mir abgebildete Gerät nicht der 231WL wie er in den damaligen Katalogen zu sehen ist. Mein Empfänger stammt aus Ungarn und müßte wohl die Bezeichnung 231WL/o tragen. Laut Info eines anderen Sammlers ist das Gerät in Östereich für Ungarn und Österreich produziert worden, daher wohl das "o" hinter dem WL ?! Der deutsche 231WL sieht jedenfalls etwas "eckiger" aus ...



Gruß Iven

Iven Müller, 17.Jun.03

Weitere Posts (3) zu diesem Thema.
