Jubilate 1953

Jubilate ; Telefunken (ID = 82543) Radio
Jubilate ; Telefunken (ID = 98666) Radio Jubilate ; Telefunken (ID = 83143) Radio
Jubilate ; Telefunken (ID = 83142) Radio Jubilate ; Telefunken (ID = 44446) Radio
Jubilate ; Telefunken (ID = 109801) Radio Jubilate ; Telefunken (ID = 109802) Radio
Jubilate ; Telefunken (ID = 200933) Radio Jubilate ; Telefunken (ID = 366491) Radio
Jubilate ; Telefunken (ID = 433813) Radio Jubilate ; Telefunken (ID = 453024) Radio
Use red slider bar for more.

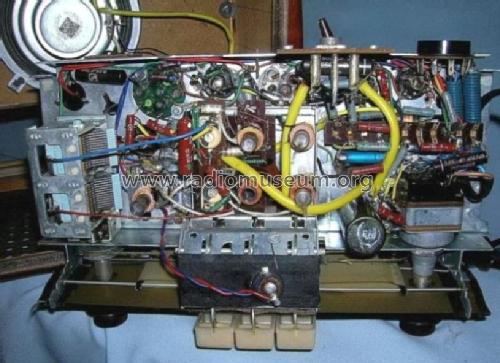

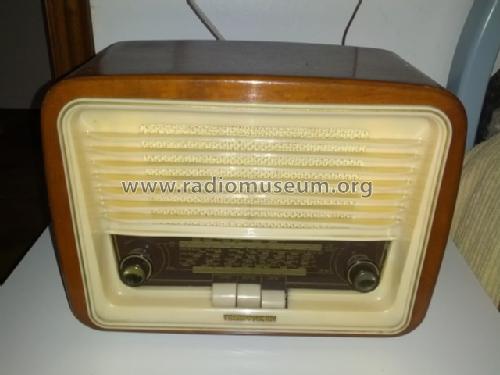

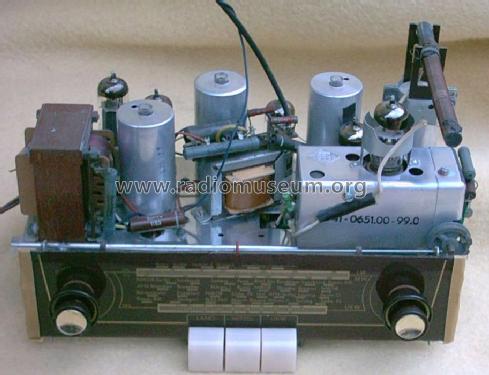

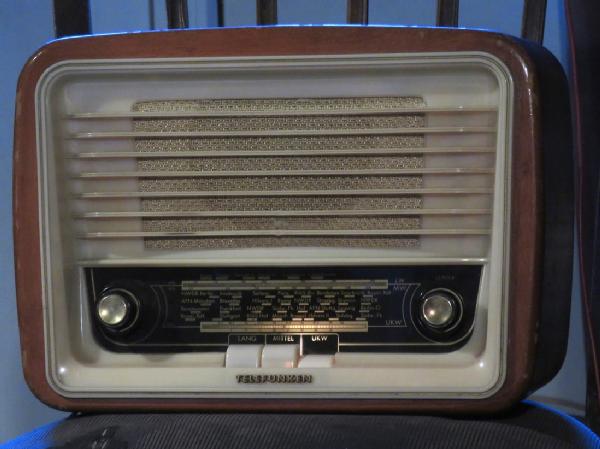

Jubilate ; Telefunken (ID = 98666) Radio
Telefunken: Jubilate [Radio] ID = 98666 933x689
Select picture or schematic to display from thumbnails on the right and click for download.
For model Jubilate 1953, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECC81 ECH81 EF41 EABC80 EL41
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 452/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Jubilate [1953] - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 320 x 240 x 180 mm / 12.6 x 9.4 x 7.1 inch
Notes

Autotrafo, keine Netztrennung !!!

Kein Schriftzug "Jubilate" vorne, Antennenbuchsen horizontal angeordnet.
Beim Modell Jubilate 1954 befindet sich der Schriftzug "Jubilate" vorne und die Antennenbuchsen sind dreieckig angeordnet.

Price in first year of sale 209.00 DM
Collectors' prices
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3401 models, 2964 with images and 1956 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Jubilate
Threads: 2 | Posts: 5
Hits: 1784     Replies: 3
telefunken: Jubilate 52 oder 53 - Bestimmung des Modells
Tim Küpper
04.Jul.11
  1

Die Bestimmung, welches Jubilate-Modell vorliegt, gelingt normalerweise einfach über die Beschriftung der Rückwand.

Bei den Modellen Jubilate 1952 und Jubilate 1953 gelingt dieses jedoch nicht, da beide Geräte inklusive der Rückwand identisch aussehen (ich konnte zumindest äußerlich keine Unterschiede feststellen). Offensichtlich hat der Jubilate 1953 das "Jubilate"-Logo an der Front im Gegensatz zum 52er Modell. Bei einer Neuerwerbung könnte dieses aber auch fehlen. Aus der Kennung auf der Skalenscheibe wurde ich auch nicht schlauer.

Auch die Schaltpläne sind fast identisch. Mir sind nur folgende Unterschiede aufgefallen:

1) Der Trimmkondensator, der über einen 50 pF Kondensator an das Steuergitter der Triode der ECH81 angeschlossen ist, hat im 52er Modell einen Wert von 4-20 pF und im 53er Modell einen Wert von 6-30 pF.

2) Der Klangregler im 52er Modell ist über einen 1500 pF-Kondensator mit Masse verbunden, während der Klangregler im 53er Modell über einen 2500 pF mit Masse verbunden ist.

Ich denke, Punkt 2) kann schnell und einfach zur Entscheidung herangezogen werden: so handelt es sich z. B. bei meinem Gerät um einen 2500 pF-Kondensator. Also sollte es ein 53er Jubilate sein.

Vielleicht kennt noch jemand weitere Geräteunterschiede ?

Hans M. Knoll
04.Jul.11
  2

Hallo Herr Küpper.

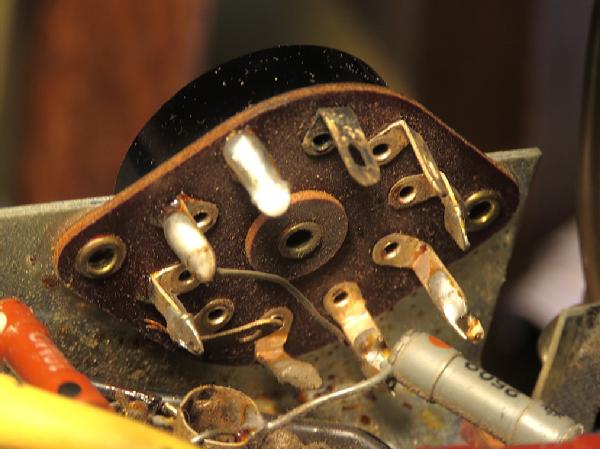

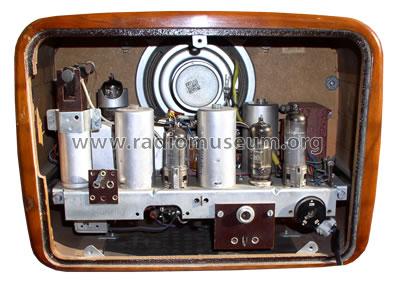

Die vollkommen unterschiedlichen Antennenbuchsen in den Rueckwaenden sind Ihnen wohl entgangen?



knoll

Tim Küpper
07.Jul.11
  3

Guten Abend Herr Knoll,

herzlichen Dank für den Hinweis ! Das ist mir unglaublicherweise trotz mehrfachem genauen anschauen tatsächlich nicht aufgefallen. Das ist ein gutes Beispiel für "Den Wald vor lauter Bäumen nicht sehen.".

Schöne Grüße und noch eine schöne Woche

Tim Küpper



Tim Küpper
07.Jul.11
  4

Mein Jubilate ist aufgrund der Antennbuchse ein 52er Jubilate, obwohl der Klangregler über einen       2500 pF-Kondensator mit Masse verbunden ist (siehe oben). Aufgrund der unterschiedlichen Schaltungsvarianten innerhalb der 52er Baureihe wäre damit die unterschiedliche Antennenbuchse DAS entscheidende Merkmal.

Das nur der Vollständigkeit halber um die Thematik korrekt abzuhandeln.

Schöne Grüße

Tim Küpper




Hits: 1875     Replies: 0
telefunken: ; Jubilate (alt)
Michael Münch
17.Dec.04
  1 Vorsicht! Chassis ist nicht vom Netz getrennt. Das Gerät verfügt lediglich über einen Spartrafo mit einer Sekundärwicklung zur Erzeugung der Heizspannung!

Telefunken: Jubilate
