• Anno
  • 1950/1951
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 4043

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 9
  • Numero di transistor
  • Principio generale
  • Supereterodina con stadio RF; ZF/IF 472/10700 kHz; Reflex
  • N. di circuiti accordati
  • 8 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), piú di 2 gamme di onde corte (> 2 x OC) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 125; 150; 220; 240 Volt
  • Altoparlante
  • 2 altoparlanti
  • Potenza d'uscita
  • 8 W (max.)
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Spitzen-Super T5000 T5000W - Telefunken Deutschland TFK,
  • Forma
  • Soprammobile basso, con andamento orizzontale (grosse dimensioni).
  • Dimensioni (LxAxP)
  • 650 x 430 x 315 mm / 25.6 x 16.9 x 12.4 inch
  • Annotazioni
  • Der Telefunken Empfänger T5000 besitzt 2 MW-Bereiche, 3 KW-Bereiche, Langwelle und UKW, 2 Flutlichtskalen und eine optische Bereichsanzeige (Leuchtpunkt zeigt den gewählten Bereich).

    Die zweifache ZF-Bandbreitenreglung ist mit dem Klangregler gekoppelt. Ein Sprache/Musik Schalter ist vorhanden. 2 perm.-dyn. Lautsprecher, 25 cm und Hochton 10 cm. Die UKW-Vorstufe EF15 arbeitet in Reflexschaltung auch als 1.ZF Stufe für 10,7 MHz.

    In VERG-Katalog als T5000W bezeichnet (es gab keine GW-Ausführung).

    Auch als Exportmodell ohne LW-Bereich, dafür mit 4x KW gefertigt, siehe T5000 trop.

  • Peso netto
  • 24 kg / 52 lb 13.8 oz (52.863 lb)
  • Prezzo nel primo anno
  • 760.00 DM
  • Riferimenti schemi
  • Lange-Nowisch
  • Letteratura / Schemi (2)
  • -- Original-techn. papers.
  • Bibliografia immagini
  • Das Modell ist im «Radiokatalog» (Erb) abgebildet.

 Collezioni | Musei | Letteratura

 Forum

Discussioni nel forum su questo modello: Telefunken: Spitzen-Super T5000 T5000W

Argomenti: 2 | Articoli: 5

"Umbauanleitung für die Telefunken UKW-Empfänger der Baujahre 1949-1952 zur Begrenzung der Störstrahlung des UKW-Oszillators"



Auf den Seiten 18 und 19 ist genau beschrieben wie beim Telefunken T 5000 und 5001 vorzugehen ist. Eine detaillierte Zeichnung  für das Trägerblech des UKW Teiles und der weiteren Bauelemente  ist ebenso vorhanden.

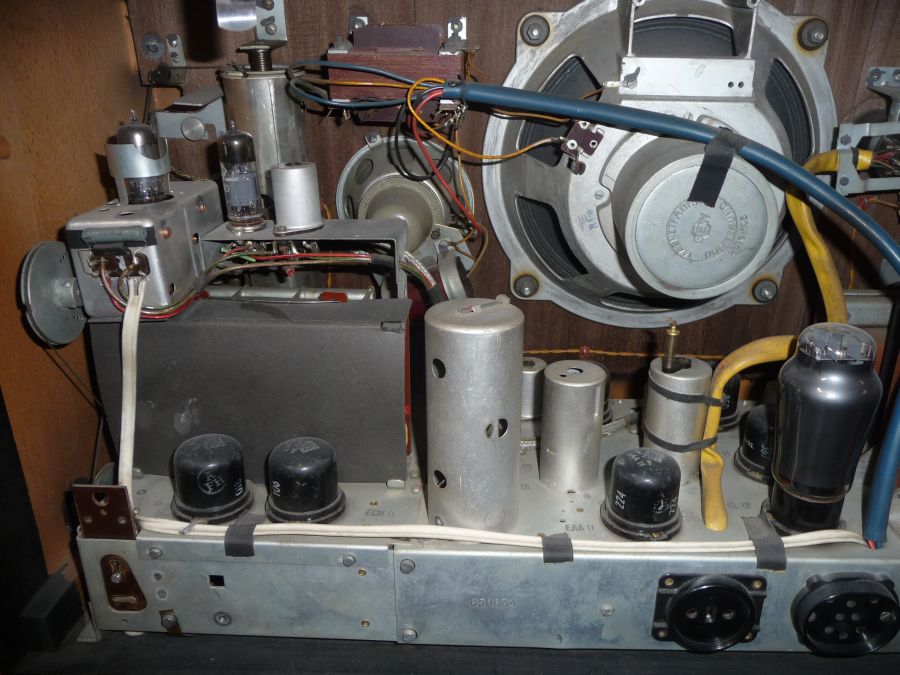

In meiner Sammlung befindet sich ein T 5000 der professionell  umgebaut wurde.

Meine Frage: Konnte man damals von Telefunken die gesamten, benötigten Teile beziehen? Oder gab es ggf. sogar komplette Umbausätze?

In meinem Fall (siehe Bilder) wurde das Trägerblech gestanzt. Also sicher in einer Serie hergestellt.



Freue mich auf Erfahrungsberichte von damals aktiven Rundfunkmechanikern.

Gruß

Wolfram Zylka

Allegati

Wolfram Zylka, 15.Apr.12

Weitere Posts (3) zu diesem Thema.

Achtung: Vor Ausbau des Chassis unbedingt den Skalenzeiger vom Antriebsseil abklemmen (Läßt sich mit Schraubenzieher durch die dafür im Boden vorgesehene Bohrung lösen). Skalen extrem wischempfindlich!

Eilert Menke, 24.Nov.03
