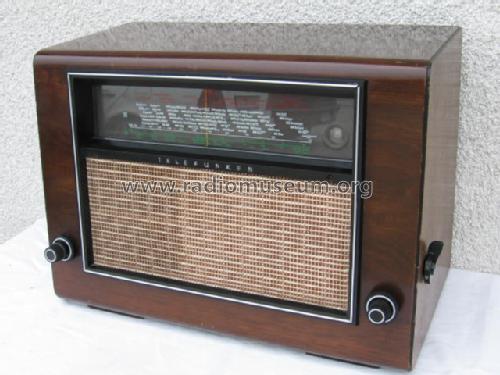

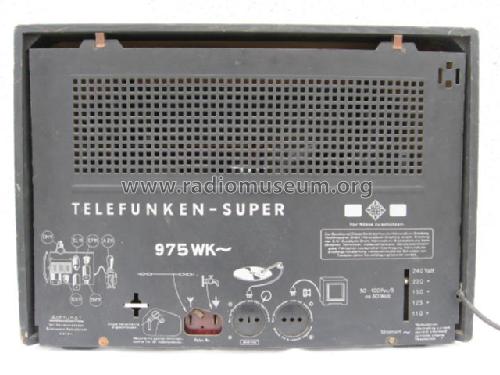

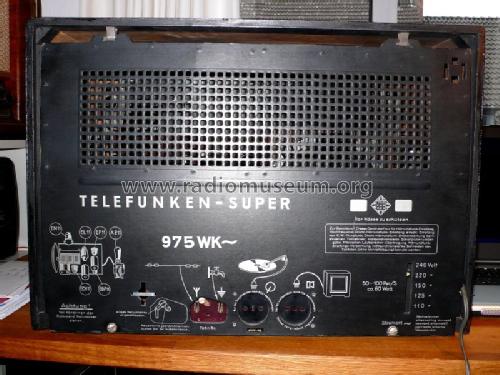

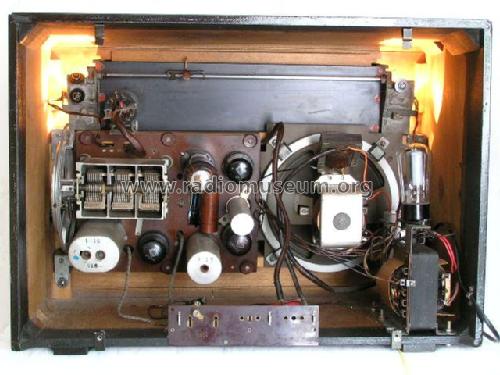

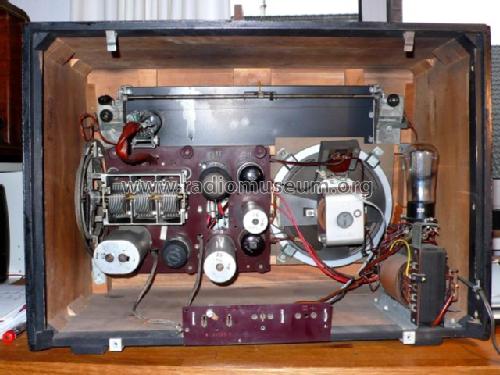

Super 975WK (T975WK)

Super 975WK ; Telefunken (ID = 2218323) Radio

Super 975WK ; Telefunken (ID = 2218347) Radio

Super 975WK ; Telefunken (ID = 2218322) Radio

Super 975WK ; Telefunken (ID = 7483) Radio

Super 975WK ; Telefunken (ID = 717776) Radio

Super 975WK ; Telefunken (ID = 717777) Radio

Super 975WK ; Telefunken (ID = 371119) Radio

Super 975WK ; Telefunken (ID = 11904) Radio

Super 975WK ; Telefunken (ID = 2218367) Radio

Super 975WK ; Telefunken (ID = 2218369) Radio
Super 975WK ; Telefunken (ID = 2353570) Radio Super 975WK ; Telefunken (ID = 2353572) Radio
Super 975WK ; Telefunken (ID = 2353575) Radio Super 975WK ; Telefunken (ID = 228756) Radio
Super 975WK ; Telefunken (ID = 228758) Radio Super 975WK ; Telefunken (ID = 228757) Radio
Super 975WK ; Telefunken (ID = 2286967) Radio Super 975WK ; Telefunken (ID = 3247) Radio
Super 975WK ; Telefunken (ID = 147254) Radio Super 975WK ; Telefunken (ID = 147255) Radio
Use red slider bar for more.
Super 975WK ; Telefunken (ID = 2353570) Radio
Telefunken: Super 975WK [Radio] ID = 2353570 1400x1023
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super 975WK (T975WK), Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECH11 EBF11 EF11 EL11 EM11 AZ11
Main principle Super-Heterodyne (Super in general); ZF/IF 468 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Super 975WK - Telefunken Deutschland TFK,
Material Wooden case
Dimensions (WHD) 572 x 397 x 335 mm / 22.5 x 15.6 x 13.2 inch
Notes Im Schaltbild bei Lange-Nowisch fehlt der Oszillatordrehko. Bei Schenk-Regelien ist er richtig eingezeichnet.
Net weight (2.2 lb = 1 kg) 12.6 kg / 27 lb 12.1 oz (27.753 lb)
Price in first year of sale 249.00 RM
Collectors' prices
Source of data Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb

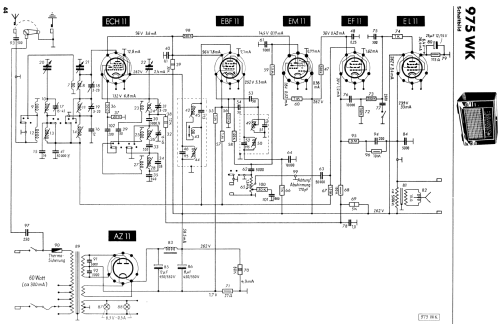

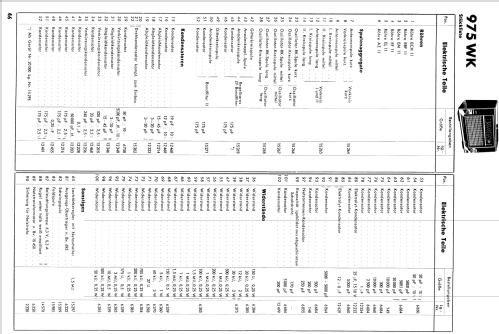

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Radios von gestern, 1. Auflage
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3396 models, 2956 with images and 1944 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Telefunken: Super 975WK
Threads: 2 | Posts: 6
Hits: 2845     Replies: 2
telefunken: Telefunken 975WK; Lautsprecherstoff
Mario Hofmann
29.Mar.06
  1 Guten Abend,

Ich habe einen Telefunken 975 WK bekommen, doch leider fehlt die komplette Lautsprecherbespannung!
 Nun meine Frage: Bekommt man den Original Stoff bzw.einen der dem original ähnlich ist noch wo?
Mfg, Mario

Olaf Antpöhler
29.Mar.06
  2 Hallo Herr Hofmann,

in den NL gibt es eine liebe Frau, die sich auf das Weben von solchen Soffen spezialisiert hat. Hat auch schon für mich etwas gewebt, bin sehr zufrieden.
Einfach mal unter  xxx.corrienmaas . nl nachschauen.

Viele Grüße
OA
Mario Hofmann
30.Mar.06
  3 Herr Antpöhler,

vielen Dank für den Tipp.

Mfg,Mario

Hits: 2451     Replies: 2
telefunken: 975WK; Super - Kreise hoffnungslos verstimmt
Harald Pohlmann
04.Nov.04
  1

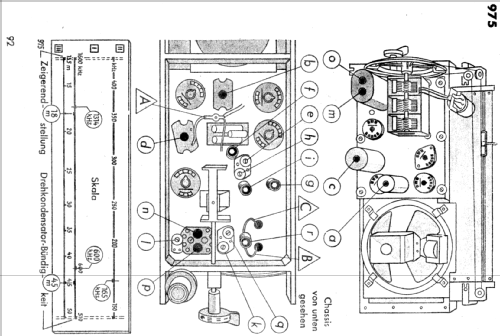

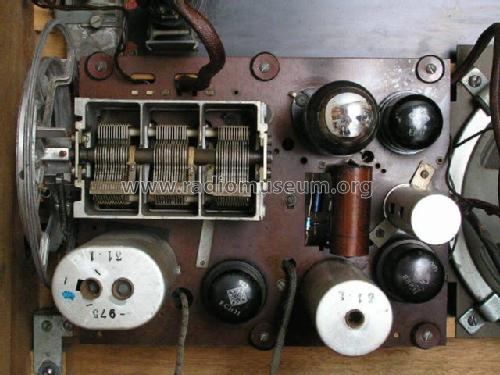

Als ich dieses Gerät in Betrieb genommen habe, war es absolut stumm. Eine systematische Überprüfung ergab, dass alle Röhren einwandfrei arbeiten. Der Oszillator schwingt auf allen Wellenbereichen mit einer vernünftigen Frequenz. Der Mischer arbeitet auch, jedoch liegt die Resonanzfrequenz des Eingangskreises um etwa ein fünftel zu niedrig. Durch Einspeisen der ZF von einem Messender habe ich erst mal die beiden Bandfilter untersucht. Das erste Filter läuft sauber, und auch die Bandbreiteneinstellung arbeitet. Beim zweiten Filter lässt sich kein Maximum einstellen. Wird durch verdrehen der Kerne die Amplitude erhöht, stoßen diese bald in der Mitte zusammen. Nach außen gedreht nimmt die Amplitude rapide ab. Dieses hatte ich anschließend ausgebaut und mit einer Induktionsschleife die ZF übertragen. Beide Kreise ließen sich mit den Kernen auf Maximum einstellen. Die eingegossenen Kondensatoren auf der Spulenträger-Platte scheinen in Ordnung zu sein. Die "Teerkondensatoren" auf dem Chassis haben noch sehr gute Werte und ein probeweises Ersetzen durch neue Typen bringt keine Verbesserung.

Die Empfangsleistung (vorerst habe ich es auf Mittelwelle versucht) ist so gering, dass ich mit einem Messender über ein Volt auf die Antennenbuchse geben muss, bis ich etwas höre. Besser wird die Empfindlichkeit bei Einspeisung auf das Gitter der ECH 11. Einen Gleichlauf der 3 Drehko-Kreise habe ich nicht hinbekommen. Die Spulenkerne ergeben zu wenig Einstellumfang und die Keramiktrimmer sind absolut wirkungslos. (Können sie durch Korrosion taub werden?). Wenn ich den Eingangskreis auf meinen Ortssender abstimme und die Antenne am Gitterkreis einspeise, gibt es schwachen Empfang. Mit einem extra Drehko habe ich probeweise die Oszillatorfrequenz angepasst und hatte dann lautstarken Empfang.

Wie kann ich systematisch vorgehen, damit wieder alles zusammen passt?

Grüße, Harald Pohlmann

Dirk Becker
04.Nov.04
  2 Meistens sind bei diesen Geräten die Keramiktrimmerkondensatoren defekt. Die Silberbeläge, die die Kapazität bilden und die gegeneinander verstellt werden, verlieren durch Oxydation ihre Kapazität und darunter leidet dann der ganz Abgleich. Siehe auch http://www.radiomuseum.org/dsp_forum_post.cfm?thread_id=27574#post27620
Die ZF-Parallelkondensatoren (175pF) haben Sie auch überprüft?
Ich prüfe die Geräte meist mit dem Oszi! und checke Stufe um Stufe ab, ob die Pegel passen. D.h. ZF z.B. am Gitter der Mischröhre einspeisen und dann Filter um Filter prüfen, ob a) die entsprechende Röhre verstärkt b) das Filter ausreichend koppelt.

Gruß

Dirk Becker

Harald Pohlmann
13.Dec.04
  3 Hallo,

das Gerät spielt jetzt wieder einwandfrei. Danke Herr Becker für den Tipp mit den Trimmkondensatoren; das waren genau die Verursacher. Die anderen Keramikkondensatoren (von Hoges in Form und Größe einer Münze) hatten noch die exakten Werte. Der Empfang ist nun so stark dass ein Rahmen von ca 50cm als Antenne im Keller mehrere 10 Sender liefert.

Grüße, Hararald Pohlmann

Telefunken: Super 975WK
