Violetta W302

Violetta W302; Tonfunk GmbH; (ID = 272208) Radio
Violetta W302; Tonfunk GmbH; (ID = 82142) Radio Violetta W302; Tonfunk GmbH; (ID = 22951) Radio
Violetta W302; Tonfunk GmbH; (ID = 22952) Radio Violetta W302; Tonfunk GmbH; (ID = 799249) Radio
Violetta W302; Tonfunk GmbH; (ID = 1551918) Radio Violetta W302; Tonfunk GmbH; (ID = 325568) Radio
Violetta W302; Tonfunk GmbH; (ID = 789828) Radio Violetta W302; Tonfunk GmbH; (ID = 789830) Radio
Violetta W302; Tonfunk GmbH; (ID = 789831) Radio Violetta W302; Tonfunk GmbH; (ID = 789832) Radio
Use red slider bar for more.
Violetta W302; Tonfunk GmbH; (ID = 82142) Radio

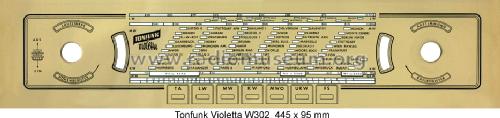

Tonfunk GmbH;: Violetta W302 [Radio] ID = 82142 894x631
Select picture or schematic to display from thumbnails on the right and click for download.
For model Violetta W302, Tonfunk GmbH; Karlsruhe

Country:  Germany
Manufacturer / Brand:  Tonfunk GmbH; Karlsruhe
Year: 1953/1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: EC92 ECH81 EF41 EF41 EM4 EABC80 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Violetta W302 - Tonfunk GmbH; Karlsruhe
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 550 x 360 x 290 mm / 21.7 x 14.2 x 11.4 inch
Notes Fernseh-Tonteil vorgesehen.
Net weight (2.2 lb = 1 kg) 10.2 kg / 22 lb 7.5 oz (22.467 lb)
Price in first year of sale 308.00 DM
External source of data E. Erb 3-907007-36-0
Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Tonfunk GmbH; Karlsruhe
Here you find 560 models, 313 with images and 234 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Tonfunk GmbH;: Violetta W302
Threads: 4 | Posts: 8
Hits: 291     Replies: 1
tonfunk: 2. Doppeldrehko?
Wilfried Haack
09.Jun.21
  1

Hallo, wozu dient der 2. Doppeldrehko der mit dem waagerechten, scheibenförmigen Knopf über der Scala bewegt wird? W.H.

Rolf Beckers
09.Jun.21
  2

Hallo Herr Haack,

dies war für die separate Abstimmung des Ortssenders auf MW.  Dies war in Funktion wenn die Taste MWO gedrückt war. Anfang der 50er Jahre war diese Funktion auch noch bei anderen Fabrikaten anzutreffen.

Gruß

RB


Hits: 2273     Replies: 1
tonfunk: Violetta brummt nicht mehr!
Martin Rathgeber
16.Jan.04
  1

Kleine Ursache - große Wirkung. Tatsächlich war der Elko nur ein wenig locker. Ich habe ihn wieder fest gedreht - und meine Violetta spielt wieder.

Danke an Jakob Roschy!!

Martin

Hans M. Knoll
16.Jan.04
  2

Hallo Herr Rathgeber.

Glueckwunsch von meiner Seite als unbeteiligter.

Wozu? Nicht dafuer das es nicht mehr brummt, sondern dafuer,  dass sich mal einer die Muehe macht der Ratschlag eines Helfers als "gelungen" oder "richtig" zu posten.

Dem "Ratgeber"  mag das im einzelnen gar nicht so wichtig sein, aber die Leute die mitlesen, sollen doch wissen, der Tip war gut!

In diesem Sinne weiterso!

Gruss von hans M. Knoll


Hits: 1864     Replies: 0
tonfunk: W302; Violetta: Starker Brummton
Martin Rathgeber
12.Jan.04
  1

Hallo!

Mein erst vor einem halben Jahr bei ebay erstandenes Tonfunk Violetta W302 Radio lief die ganze Zeit recht ordentlich. Als ich es neulich eingeschaltet habe kam nur noch ein sehr lauter Brummton. Ganz ganz schwach war noch der empfangene Sender zu hören, aber dieses nervtötende wirklich laute Brummen - also nicht nur Brummgeräusch - überlagert alles.

Ich weiß nicht, ob eine Ferndiagnose möglich ist, bitte aber die Experten unter uns dennoch um ihre freundliche Einschätzung.

Beim Nachsehen habe ich entdeckt, dass eine der beiden EF 41 innen silbrig angelaufen ist, was (bilde ich mir ein) vorher nicht war. Ob das damit zu tun hat? Oder ist es der große, zylindrische Elektrolytlondensator mit Alugehäuse? Äußerlich sind aber keine Schäden erkennbar.

Danke für eure Mühe, Martin



Herr Jacob Roschy antwortete gestern:

Hallo Martin,

nach meiner Ferndiagnose kommen hier zunächst die Elkos in Frage. Ein Becher- Schraubelko kann z. B. schlechten Kontakt Gehäuse --> Chassis / Minus haben, aber interne Unterbrechungen im Elko-Gehäuse sind auch nicht selten. Röhren laufen selten im (normalen) Betrieb silbrig an, das war wohl schon von der Herstellung so - und ist auch keine Ursache für Brummen.

MfG JR


Hits: 4565     Replies: 2
Was bedeutet eigentlich die FS - Taste?
Martin Rathgeber
20.Sep.03
  1 Ich bin absoluter Anfänger mit alten Radios und habe eine Frage zu meinem Tonfunk Violetta W 302, Bj. 53. Welche Funktion hat eigentlich die FS - Taste, die ja auch per Lämpchen angezeigt wird? Die Skalenbeleuchtung geht dann aus.
Vielleicht ist das eine ganz dumme Frage, aber ich muss mich eben erst langsam in das Hobby einarbeiten.
Franz-Josef Haffner
20.Sep.03
  2

Hallo Martin,
Tonfunk lieferte zu diesen Modellen ein Bildteil ohne eigenen Ton. Da aber auch die Ton-ZF im Radio benutzt wurde ist dieser Anschluss zu nichts anderem zu gebrauchen. Aber es gab Ausnahmen wie es dieser Bericht aus einer Funkschau von 1954 beschreibt. Tonfunkmodelle mit komplettem FS Ton-Empfangsteil sind mir allerdings noch nie begegnet.

Gruß
Franz-Josef

Martin Rathgeber
21.Sep.03
  3 Vielen Dank. Ein Glück, dass es Profis gibt..

Tonfunk GmbH;: Violetta W302
End of forum contributions about this model
