AM/FM-Super Dominante Wechselstrom Typ 1132 ohne Ferritantenne

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 17144) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 79881) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 168048) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 168956) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 168957) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 702180) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1487443) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1487445) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1487449) Radio

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1487452) Radio
AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 213207) Radio AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1781418) Radio
AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1781410) Radio AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1998910) Radio

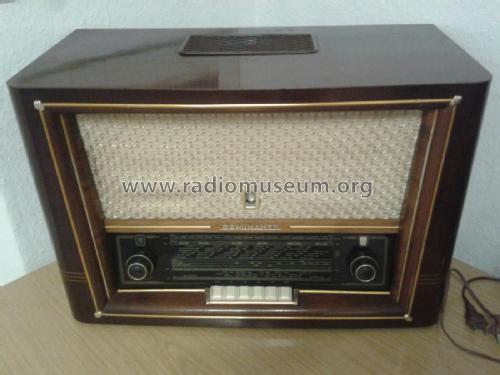

AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1837686) Radio AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 74230) Radio
AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 74232) Radio AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 91369) Radio
AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 74231) Radio AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 1781403) Radio
Use red slider bar for more.
AM/FM-Super Dominante Wechselstrom Typ 1132; Funkwerk Dresden, (ID = 213207) Radio
Funkwerk Dresden,: AM/FM-Super Dominante Wechselstrom Typ 1132 [Radio] ID = 213207 932x645
Select picture or schematic to display from thumbnails on the right and click for download.
For model AM/FM-Super Dominante Wechselstrom Typ 1132 ohne Ferritantenne, Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Year: 1956/1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: ECC85 EF89 ECH81 EF89 EM80 EABC80 EL84 EZ80
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     11 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: AM/FM-Super Dominante Wechselstrom Typ 1132 [ohne Ferritantenne] - Funkwerk Dresden, VEB, RFT
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 415 x 315 mm / 24.8 x 16.3 x 12.4 inch
Notes

Ohne Ferritantenne, mit Ferritantenne siehe dieses Modell. Frontlautsprecher 3 W, 20 cm Ø; zweiter LS 1,5 W, 10 cm Ø strahlt nach oben. Alle Dominante-Chassis tragen die Kennung 1132.

Die AM-ZF wurde Anfang 1957 auf 453 kHz umgestellt und den Werkstätten die Empfehlung zur Änderung gegeben, falls Störungen auftreten.

Price in first year of sale 605.00 Mark
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in - - Manufacturers Literature
Literature/Schematics (1) Radio und Fernsehen (DDR) (1956 H. 6)
Literature/Schematics (2) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Funkwerk Dresden, VEB, RFT (Ostd. vorm. H. Mende & Co.)
Here you find 102 models, 87 with images and 67 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Funkwerk Dresden,: AM/FM-Super Dominante Wechselstrom Typ 1132
Threads: 1 | Posts: 1
Hits: 1325     Replies: 0
funkwe-dre: Dominante, Umstellung der ZF
Wolfgang Eckardt
27.Feb.09
  1

In einem Heft

"INFORMATIONEN aus dem VEB Funkwerk Dresden" Nr. 4, Jan. 1957

fand ich einen Beitrag, dass die ZF bei den Modellen "Dominante" ab 1957 von 468 kHz auf 453 kHz umgestellt wird.
Hier der Wortlaut des Beitrages (OCR-Scan):


Zuerst sei einmal auf die Umstellung der ZF auf 453 kHz in unserem UKW-Super „Dominante" hingewiesen.
Auch Sie werden wahrscheinlich schon häufig eine Störung im Mittelwellen-Bereich beobachtet haben, die man mit „Einpfeifen der Empfangsstation" bezeichnet. Bei jedem Sender, den Sie einstellen wollen, beginnt vor der maximalen Abstimmung ein hoher Pfeifton, der um so tiefer wird, je genauer Sie auf den Sender einstellen, um bei genauer Abstimmung auf den jeweiligen Sender zu verschwinden.
Drehen Sie über den Sender hinweg, so erscheint zuerst der tiefe Ton wieder, der immer höher wird, bis Sie in den Bereich des nächsten Senders kommen, bei dem die gleiche Erscheinung wieder auftritt.
Um dieser Angelegenheit auf den Grund zu gehen, wurde vom Funkwerk Dresden im Gebiet der DDR eine Untersuchung durchgeführt, die folgendes Ergebnis brachte.
Die Frequenz des Senders Dresden beträgt 1043 kHz, die des Leipziger Senders 575 kHz. Die Differenz beider Frequenzen ergibt 468 kHz, was genau der üblichen Zwischenfrequenz der Super entspricht.
Gelangen nun die Frequenzen beider Sender auf die Eingangsstufe des Gerätes, so bildet sich die Differenzfrequenz von 468 kHz. Nähert man sich auf der Skala einem Sender, so bildet sich aus der Differenzfrequenz der beiden Senderfrequenzen und der Zwischen-frequenz eine neue Differenzfrequenz, die sich als der bekannte Pfeifton bemerkbar macht.
Tatsächlich entsteht nun diese Störung besonders im Raum Leipzig—Dresden und dort, wo beide Sender gleich gut hörbar sind. Hochantennen begünstigen diesen Störeffekt noch besonders.
Um dieses Übel abzustellen, haben wir uns entschlossen, vorerst generell bei allen neuanlaufenden Allstrom-Empfängern „Dominante" die ZF auf 453 kHz abzugleichen, wodurch keine neuen Überlagerungen eintreten. Die Umstellung war beim Allstrom-Dominante besonders notwendig, weil hier die ZF-Verstärkung größer ist als beim Wechselstrom-Empfänger und die Störungen natürlich besonders in Erscheinung traten.
Mit Beginn des Planjahres 1957 werden dann auch die Wechselstrom-Empfänger umgestellt.
Ab 1957 sind die auf 453 kHz abgestimmten Filter mit diesem Wert gekennzeichnet.
Dort, wo diese Erscheinung besonders auftritt, empfehlen wir, den „Dominante" mit 468 kHz auf 453 kHz abzugleichen. Dies ist ohne Veränderung an Bauelementen möglich. Hierbei müssen natürlich außer der ZF auch die Kreise für K, M und L nachgestimmt werden.




Diese Erscheinung des Einpfeifens dürfte heute sicher keine Bedeutung mehr haben, da diese genannten Mittelwellensender mit anderen Frequenzen bzw. überhaupt nicht mehr arbeiten. So kann auch ein Abgleich mit 468 kHz beibehalten werden. Die auf den Modellseiten der verschiedenen "Dominante"-Modelle genannten ZF-Frequenzen für AM (468 oder 453 kHz) sind also belanglos.

Wolfgang Eckardt
