Konzertgerät 5017 Stereo; Grundig Radio- (ID = 326583) Radio

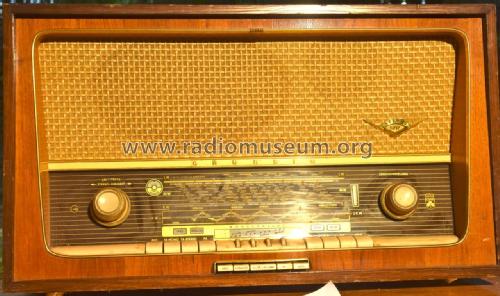

Grundig Radio-: Konzertgerät 5017 Stereo [Radio] ID = 326583 856x561
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertgerät 5017 Stereo, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: ECC85 ECH81 EF89 EF80 EM84 EABC80 EBC81 ECC83 EL84 EL84
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Konzertgerät 5017 Stereo - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 670 x 400 x 280 mm / 26.4 x 15.7 x 11 inch
Price in first year of sale 498.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1959/60
Mentioned in -- Original prospect or advert
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5975 models, 5182 with images and 4024 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Konzertgerät 5017 Stereo
Threads: 1 | Posts: 5
Hits: 2000     Replies: 4
grundig: 5017 Stereo; Konzertgerät
Stefan Dirmeier
15.Jul.11
  1

Hallo Freunde des Radios,



Ich habe mir oben genanntes Radio angeschafft. Nach kurzer Überprüfung stellte ich fest, dass mir der Flachgleichrichter AEG B250 C125 K4 lediglich eine gleichgerichtete Spannung von 151V liefert, und sich dabei erheblich erhitzt. Dies würde auch meines erachtens den schwachen Empfang, die geringe Lautstärke und die dürftige Funktion der EM 84 erklären.

Kann mir jemand eine Bezugsquelle für einen vergleichbaren Gleichrichter nennen?



MfG Stefan Dirmeier

Wolfgang Bauer
15.Jul.11
  2


Sg. Herr Dirmeier,

den Originalgleichrichter werden Sie nicht mehr bekommen.
Aber der Ersatz des Innenlebens ist ganz einfach und billig zu machen.

Siehe ==> Ersatz von Selengleichrichtern durch Siliziumdioden und dann
==> Gleichrichter - Ersatz

MfG. WB.



Stefan Dirmeier
16.Jul.11
  3

Hallo Herr Bauer,



Vielen Dank für ihren Lösungsvorschlag. Ich habe mir jetzt einen Brückengleichrichter und einige Lastwiderstände zur Anpassung des Innenwiderstandes bestellt.

Des weiteren habe ich auch vor, sämtliche Papierkondensatoren durch Folis zu ersetzen. Schließlich kann es ja auch sein, dass die Spannung durch einen durchgeschlagen Kondensator gegen Masse in die Knie geht.

MfG Stefan Dirmeier

Stefan Dirmeier
26.Jul.11
  4

Hallo Sammlergemeinde,

Ich habe jetzt an meinem Radio alle Kondensatoren durch moderne Folienkondensatoren ersetzt.

Der defekte Selengleichrichter wurde durch einen B250C1500 Silizium Brückengleichrichter ersetzt.

Des weiteren habe ich einen 120 Ohm 50 Watt Vorwiderstand als Ersatzwiderstand in die (+) Leitung des Gleichrichters gehängt. Die Anodenspannung passt auf 5V genau. Doch leider heizt sich der Widerstand im Betrieb auf über 50°C auf. Ist das normal?

Das Radio läuft jetzt mit vollem Sound. Das Wunschklangregister funktioniert.

Lediglich ein leichtes Brummen ist zu vernehmen, wenn man die Lautstärke komplett runter dreht. Brummt auch nach dem Aussschalten noch ca. 2sec.  nach.

Die EM84 verhält sich beim Ein- und Ausschalten normal. Die Balken sind kräftig, und bewegen sich nach dem Einschalten auseinander, und beim Ausschalten wieder zusammen. Im Betrieb zeigt sie aber selbst bei maximalen Empfang nur ein schwaches glimmen über die komplette Leuchtfläche.

Leider treibt dies mein KnowHow an die Grenze.

Ich wäre also über jeden weiteren Tip sehr dankbar.

Dietmar Rudolph
26.Jul.11
  5

Die Erwärmung des Vorwiderstandes ist "normal".

Beim Gleichrichten entstehen hohe Spitzenströme zu den Zeiten, wo der Lade-Elko "nachgeladen" wird. Im Vorwiderstand (zwischen Gleichrichterbrücke und Lade-Elko) ergeben diese Spitzenströme Verlustleistungen, die proportional zum Quadrat dieser Ströme sind. Aufgrund dieses quadratischen Zusammenhangs ergeben sich größere Verlustleistungen als wenn der Widerstand nach dem Lade-Elko eingefügt wäre.

Aber: Einen Widerstand hinter dem Lade-Elko einzufügen ist nicht richtig, weil sich dann (in Folge des geringen Innenwiderstandes der Silizium-Brücke) eine zu hohe Spannung am Lade-Elko - und damit hier auch für die Endröhren - ergibt.

MfG DR
