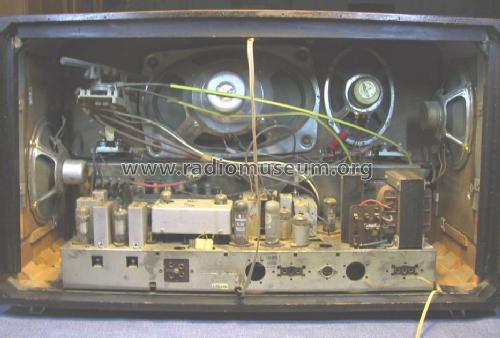

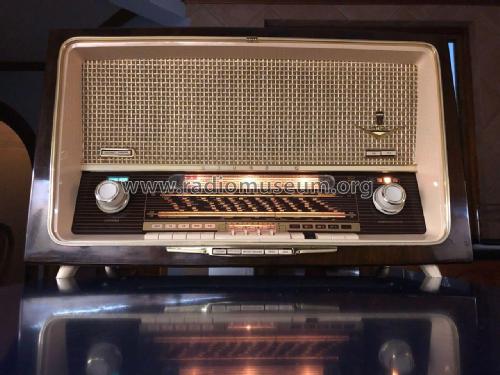

Grundig Radio-: Konzertgerät 6099 [Radio] ID = 11802 934x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertgerät 6099, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1958/1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 12: EC92 EC92 ECH81 EF89 EM84 EBF89 EF80 EAA91 ECC83 ECC82 EL84 EL84
Semiconductors (the count is only for transistors) OA70 B250C150
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 4 Loudspeakers
Power out
from Radiomuseum.org Model: Konzertgerät 6099 - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 710 x 430 x 320 mm / 28 x 16.9 x 12.6 inch
Notes

Grundig Wunschklang - Register.
Drehbare Ferritantenne. 5 Tasten und 5 Seilzüge für UKW. AFC. Mit Dynamik-Expander (funktioniert mit Glühlampe).

Net weight (2.2 lb = 1 kg) 17.6 kg / 38 lb 12.3 oz (38.767 lb)
Price in first year of sale 598.00 DM
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1958/59
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6083 models, 5304 with images and 4097 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Konzertgerät 6099
Threads: 4 | Posts: 9
Hits: 357     Replies: 0
  grundig: Reparatur 6099
Klaus Menningen
25.Apr.21

  1

Vor einigen Jahren bekam ich einen Grundig 6099 bei dem das Chassis leider hoffnungslos verrostet war. Deshalb erwarb ich einen 2. der zwar deutlich besser war aber auch nicht rostfrei. Nun habe ich mich entschlossen aus den beiden einen wiederherzurichten. Hier mal der Ausgangszustand.

Der Becherelko war ausgelaufen und hat den Bereich um den AM Drehko schön verschmutzt.

Damit ich das Chassis in alle Richtungen drehen konnte habe ich den Halter der Ferritantenne und die beiden Doppeltastschalter die in eingebautem Zustand an der Schallwand befestigt sind für die Dauer der Reparatur mit angefertigten Aluleisten an dem Skalenhintergrundblech angeschraubt.

Dann sah ich das sich ein Schieber der „AUS“ Taste beim Betätigen nicht bewegte. Also muss das komplette Tastenaggregat ausgebaut werden. Das mache ich eigentlich meistens, da man nur so die Kontakte richtig gereinigt bekommt. Einsprühen mit Kontaktspray ist ja oft nur von kurzer Dauer.

Hier ist der Grund für das Fehlverhalten zu sehen. Der linke Tastenschieber ist gebrochen.



In dem Fall ist man froh ein 2. Chassis als Ersatzteilspender zu haben. Die Kontaktlaschen hatte ich zum Reinigen abgemacht.

Den Netzschalter hatte ich auch demontiert und im Ultraschallbad gereinigt. Die Rückseite ist teilweise offen und man kann die Schaltkontakte sehen. Der rote Schraubensicherungslack lässt sich gut mit Aceton und Wattestäbchen entfernen.

Tastenaggregat mit neuen Kondensatoren wieder eingebaut.

Als nächstes habe ich die Wunschklangregler ausgebaut. Darunter kommt dann ein Schalter zum Vorschein der zwar im Schaltbild vorhanden ist, aber keine Bezeichnung hat.

Dieser Schalter ist für die Stummschaltung beim Umschalten der Wellenbereichsschalter zuständig. Bei jedem Betätigen einer Taste wird der Kontakt kurzzeitig geschlossen.

Der Kondensator C60 wird über R81 aufgeladen, beim Betätigen einer Taste wird die positiv aufgeladene Kondensatorseite auf Masse gelegt und somit eine negative Impulsspannung auf das Gitter der der EF89 gelegt. Dadurch wird der ZF-Verstärker kurzzeitig gesperrt.



Hier der ausgebaute Wunschklangregler mit defektem Gummiband

Alles wieder gereinigt und mit neuen Kondensatoren versehen.

Alles wieder zusammengebaut

Das passend dehnbare Gummiband mit 0,6mm Durchmesser gibt’s in der Bucht.

Danach habe ich den Wunschklang Tastensatz ausgebaut. Hier ein Blick auf die Unterseite die man ja normalerweise nicht sieht. Wird da von oben Kontaktspray eingesetzt verschlimmert man die Situation.

Tastensatz zerlegt und gereinigt.

Fertig zum Einbau

Auch das wieder alles an seinem Platz

Jetzt noch den 3. großen Block ausgebaut.

Das ist der Stationstabulator mit angebauten UKW-Mischteil mit dem sich 5 Stationen „programmieren“ lassen.

Angetrieben über Kettenräder mit Kettenspanner. An jedem Zahnrad sitzt eine Kupplung die bei betätigen der entsprechenden Taste betätigt wird. Die beiden Kerne der induktiven Abstimmung im Mischteil werden dann bis zur eingestellten Spindelhöhe ein oder ausgefahren.

Am UKW-Mischteil war ein Durchführungskondensator gebrochen. Beim Hantieren daran ist dann noch ein zweiter gebrochen. Daher entschloss ich mich alle auszutauschen.

Weiß jemand was das für ein gelber Sicherungslack ist? Der löst sich mit keiner Chemikalie und lässt sich nur sehr schwer mechanisch entfernen.

Die neuen Durchführungskondensatoren sind nicht hohl und somit stabiler.

                        Hier die „alten“                                                           und die „neuen“ 4n7, 300V=



Das UKW-Mischteil nach der Reinigung. Man sieht die beiden Zugfedern welche die Spulenkerne stramm halten.

Die Feder, rechts im Bild hat deutlich mehr Vorspannung (90 Gramm anstatt 45 Gramm, habe ich mit einer Federwaage kontrolliert). Die Ursache dafür liegt vermutlich am unterschiedlichen Gewicht der beiden Spulenkerne. Der Oszillatorkern ist doppelt so schwer.

Da die Zugfedern nicht inline mit den Spulenkörpern liegen werden die Kerne nicht zentrisch durch die Spulen gezogen, sondern immer leicht schräg zum Spulenkörper. Dadurch schleifen sie leicht und können daher nicht im Spulenkörper schwingen.

Meine Federwaage, die hatte ich mir vor Jahren mal auf einer Dienstreise in Shanghai besorgt um die Rutschkupplung meines Grundig 5050W3D einzustellen.

Der Skalenhintergrund lässt sich komplett demontieren ohne das Skalenseil und den Zeiger abzunehmen.

Dann kommt der Kettenantrieb zum Vorschein.

Und die 5 Stahlseilantriebe für UKW.

Beim Reinigen ist mir einer davon abgesprungen. Man braucht mehr als 2 Hände um das wieder aufzulegen.

Die oberen verzahnten grauen Hülsen lassen sich nachdem man den Drahtring darüber nach oben geschoben hat aus der Verzahnung lösen und man kann die Drahtspannung Zahn um Zahn verändern.

Die Vorspannung wird so eingestellt das alle federbelasteten Umlenkrollen möglichst in der Mitte stehen.

Nachdem das Drahtseil wieder aufgelegt war habe ich das AM Skalenseil noch mit erneuert. Geradezu ein Kinderspiel gegenüber dem Stahlseil.

Eine weitere Besonderheit, auf der linken Seite der UKW-Skala sind kleine Bohrungen in der Skala. Dort kann man eine Stecknadel hineinstecken und durch drehen am Sender-Einstellrad die Skalenzeiger verschieben ohne die Skalenscheibe zu demontieren.

Auch bei Grundig gab es wie bei den SABA`s eine Aufsetzskala (Bei Grundig heißt die Markierungsskala). Allerdings ist die nicht mit Plastikstiften (die immer abbrechen) befestigt, sondern mit 2 Messingrändelschrauben an der Haupt-Skalenscheibe festgeschraubt.

Von den Skalenreitern (Sichtzeichen) besitze ich leider nur ein einziges Exemplar. Vermutlich sind die noch deutlich seltener als die von SABA.

Zum Einstellen braucht man die Markierungsskala nicht abzunehmen. Die Skala ist von unten her offen. Es gab beim Gerät einen kleinen Kunststoff Schiebestab dazu den man von unten in die Skala einführen konnte um somit die Skalenreiter zu verschieben.

Den Netztrafo habe ich dann auch ausgebaut und nach dem Reinigen etwas mit schwarzem Lack optisch aufgehübscht.

Da der Becherelko ja ausgelaufen war, habe ich den gleich mit ausgebaut, da ich jetzt genug Platz dafür hatte.

Da Grundig diese Becherelkos mit den 3 Schränknasen verwendet hat, habe ich das Loch mit einer geeigneten Lochstanze für einen Becherelko mit Verschraubung passend gemacht.

Der neue Becherelko mit 2x100µF von Jan Wüsten passt haargenau dort hin. Die Spannungsfestigkeit beträgt 550/600V.

Auch den Ausgangsübertrager hatte ich zum Reinigen ausgebaut.

Die Selen-Gleichrichtersäule habe ich nach einem Test unter Last mit einer 25W Glühbirne bei 220V nicht weiterverwendet. Er wurde zu warm und die Stromkuppen waren auch unterschiedlich hoch. Stattdessen habe ich seitlich innen am Chassis eine Lochrasterplatine mit einem 2A Brückengleichrichter einschließlich 4x 4n7 Kondensatoren verbaut.

Ein zusätzlicher 100 Ohm Widerstand bringt bei 220V Eingangsspannung exakt die richtigen Spannungswerte. Ich verwende da immer diese Widerstände im Metallgehäuse. Durch die starke Überdimensionierung (50 bzw.100W) bleibt der im Betrieb eiskalt.

Da die Hitze der beiden EL84 Pertinax Fassungen diese deutlich geschwärzt hatten habe ich sie gegen 2 neue Pressstoff Fassungen mit Metallkern ersetzt. Diese wurden auch bei dem Nachfolgemodell 6199 von Grundig eingesetzt.

Zu bekommen sind die als NOS Ware bei Michael Kaim (BTB Nürnberg)

Da beim 6099 beide EL84 nur einen gemeinsamen 130 Ohm Kathodenwiderstand hatten, habe ich das geändert. Jetzt hat jede EL einen 270 Ohm Kathodenwiderstand und je einen 100µF/25V Parallelelko.

Die beiden Doppeltaster rechts und links in der Schallwand habe dann auch noch zerlegt und gründlich gereinigt.

Nun erfolgte der erste Test. AM Bänder funktionieren, UKW nicht.

Der Fehler war schnell lokalisiert, keine Anodenspannung an der Oszillatorröhre.

Der Prüfadapter passte so gerade eben mit der Abdeckhaube.

Das UKW-Mischteil musste noch mal raus, da die Spule vom 1.ZF-Filter unterbrochen war. Da ich ja in der glücklichen Lage war noch ein 2. Chassis zu haben machte ich mir erst gar nicht die Mühe die Spule zu reparieren, sondern entnahm diese aus dem Spenderchassis.

Da alle Spannungen nur bei Betrieb am Regel-Trenntrafo mit 220V stimmten habe ich einen zusätzlichen 12V Trafo mit 25VA seitlich am Gehäuse angebracht. Platz ist genug vorhanden. Ich habe für den Trafo eine zusätzliche Feinsicherung in der Netzzuleitung vorgesehen. Dafür habe ich den 110V Anschluss an der Sicherungsplatte entfernt und isoliert, so dass ich diesen jetzt freien Sicherungshalter benutzen konnte.



Das Gehäuse musste neu verleimt werden, da es offensichtlich mal sehr feucht gelagert wurde.

Dann habe ich das Gehäuse vom alten Lack befreit. Danach waren aber ringsherum viele kleine Dellen (vermutliche Anstoßungen) zu sehen, die ich mit meinen Möglichkeiten + Kenntnissen nie hätte beseitigen können.

Das Gehäuse wurde von Franz Josef zu einem absoluten Hingucker veredelt.

Seht doch mal die Spiegelung seitlich am Gehäuse. Herrlich !

Die Stoffe der beiden Seitenlautsprecher hatten leider so starke Flecken die sich nur durch bleichen entfernen ließen. Dadurch ist dann aber auch die original Einfärbung mit verändert worden.

Die Aluleisten rechts und links der Dipolantenne habe ich erneuert, da sie nachdem die seitlichen Lautsprecher demontiert waren deutlich gelitten hatten. Die Lautsprecherrahmen konnte ich wieder gut vom Rost befeien. Vor dem Einbau habe ich die Lautsprecher mit meinem Schwebungssummer auf einwandfreie Funktion geprüft.

Finaler Test, alles perfekt.

Ich bewundere die damaligen Ingenieure die ein solches Gerät am Reisbrett (ohne PC) entwickelt, berechnet und gebaut haben.

Hier noch 2 Details wie bereits bei der Konstruktion auf die Belange der Serviceleute geachtet wurde.

Diese kleine Drahtschlaufe ist kein eingeklemmter Draht, sondern ein kapazitiver Messpunkt an der AM Diode für den Abgleich. Ich habe das mal im Plan eingezeichnet und markiert.



Beim UKW Mischteil gibt es auch so eine Hilfe.

Hier ist ein Drahtstück unten am Mischteil herausgeführt. Am blanken Ende kann die Oszillator-Schwingspannung gemessen werden, und am isolierten Teil kann man kapazitiv die 10,7MHz zum Abgleich einspeisen.

Einzug in die Radiostube

Grüße vom Westerwald,

Klaus Menningen


Hits: 2447     Replies: 1
grundig: 6099; Konzertgerät
Antoni Regeling
28.Jul.10
  1



Greetings

A while back I started to restore a Grundig 6099 that was in pretty deplorable state when I got it. Not only had it been stored in a damp environment for a long time but it also had physical damage: cracked cabinet including plastic surround etc. Anyway I'm now at the point where the cabinet has been restored (glued back together, refinished etc.), the chassis has been recapped etc. and the radio is working again, on FM and AM, so I'm now at the point where I have to iron out the remaining wrinkles.

One of the problems I'm dealing with is FM tuning range. It should be from 88 to 100 Mhz but presently the tuning range is from 80 to 92 Mhz, albeit that stations in that range come in loud and clear. My conclusion would be that the oscillator frequency is off, correct? I know that there are adjustable coils on the FM head but my experience with other radios has been that the range of adjustment using those normally is < 5 Mhz, and I'm off 8 Mhz or so.

My question is: what components control the FM oscillator frequency and what should I be checking? I do have the schematics but I guess I'm not experienced enough to really tell what the oscillator's main components are.

Another problem is with the amplifier section. Sound is loud and clear without any distortion for 30 minutes or so, regardless of volume and then there will be a series of loud cracks and plops for a minute or so, followed by another period with it playing perfectly. It does this both when playing FM stations and also when I have an iPod hooked up to the TA input, which is why I believe the problem is in the amp section. What are likely causes for this? Right now I'm cleaning all tube socket contacts - any other suggestions?

Lastly, what is the best way to temporarily disable the automatic tuning adjust? It's a great feature for normal use but it's annoying when trying to troubleshoot the radio.

Best regards,

Ton Regeling



Antoni Regeling
30.Jul.10
  2



Hello all,

A follow up on my previous message: I found what caused the cracks and plops. It was a bad ECC82. I found it by gently tapping each tube with a pen with the radio playing - and when touching the ECC82 there were lots of cracks and plops. Replacing the tube cured the problem.

I also found the problem with the tuning range being very far off. The wire that pulls the core through the one of the chokes (coils) on the FM head got itself tangled up in one of the springs on the metal bar that pulls the core back and forth. Untangling the wire and cleaning the choke and core (it didn't slide freely) solved that problem.

The only problems that remain are that the entire mechanism for the FM preselect buttons is badly rusted, so the bar that pulls the cores through the chokes in the FM head doesn't move freely, so you have to help it when searching for radio stations. Any ideas here are greatly appreciated. The other problem is that the plastic pinion gears that drive the dial indicators are worn to the point that they no longer catch, making the dial indicators useless. If anyone has these, I'm very interested.

Otherwise this radio now plays great, with a fantastic sound quality, despite the rusty speaker frames and radio chassis.

Best regards,

Ton Regeling


Hits: 2732     Replies: 4
grundig: 6099; Konzertgerät - "Dezent" control
Bill Liers
03.Dec.09
  1



Greetings,

I am presently working on restoring this fine Grundig radio. However, one of the controls is unfamiliar to me. I have translated the term "dezent" as "discrete" and see the corresponding function in the schematic as a mid to high frequency rolloff.

Would someone please describe the intention of this control for me?

Thank you,

Bill Liers

Markus Schumacher
08.Dec.09
  2

Hello Bill,

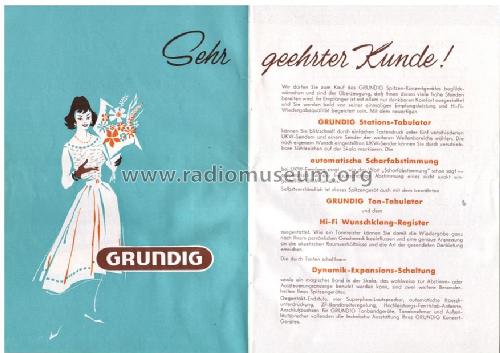

the original manual shows the poor information (translated): "If you hear (music) in the late evening, press the button "Dezent".

This button is a gadget to decrease the volume/sound by pressing only one key (during night time or incoming telephone call ??), you don't have to use the loudness potentiometer.

I can provide you with a scan of the German manual, if you wish.

Knut Rothstein
08.Dec.09
  3

Dear Bill

I don't know your Grundig radio. But, I mean the correct translation of the German "Dezent" should be "decent" in this case.

Another German term for "dezent" is "unaufdringlich" which describes the function you derived from the schematic very well. "Unostentatious" is one translation of the German "unaufdringlich".

With a high frequency rolloff you may find the sound of the radio less ostentatious.

Kind regards

Knut Rothstein



Bill Liers
08.Dec.09
  4

Markus,

Thank you for the clarification. I would of course, like to have a scan of the manual when you have the time.

Regards, Bill

Bill Liers
09.Dec.09
  5



Knut,

Thank you for your input. As I take another look at the schematic, I see that this control seems to connect only a simple RC to ground (the "B" section of the switch seems to be unused). So this is not simply a function of attenuation. Although when pushed the volume drops a good 6 dB but not so much of course at the low frequencies.

Dezent translated to Discrete possibly allows the user some Discretion as the listening situation changes, possibly for a phone call etc. without changing other controls? This would agree with your assessment, although It is a curious function to say the least.

regards,

Bill




Hits: 4213     Replies: 0
grundig: 6099; Konzertgerät
Eckhard Kull
04.Jan.06

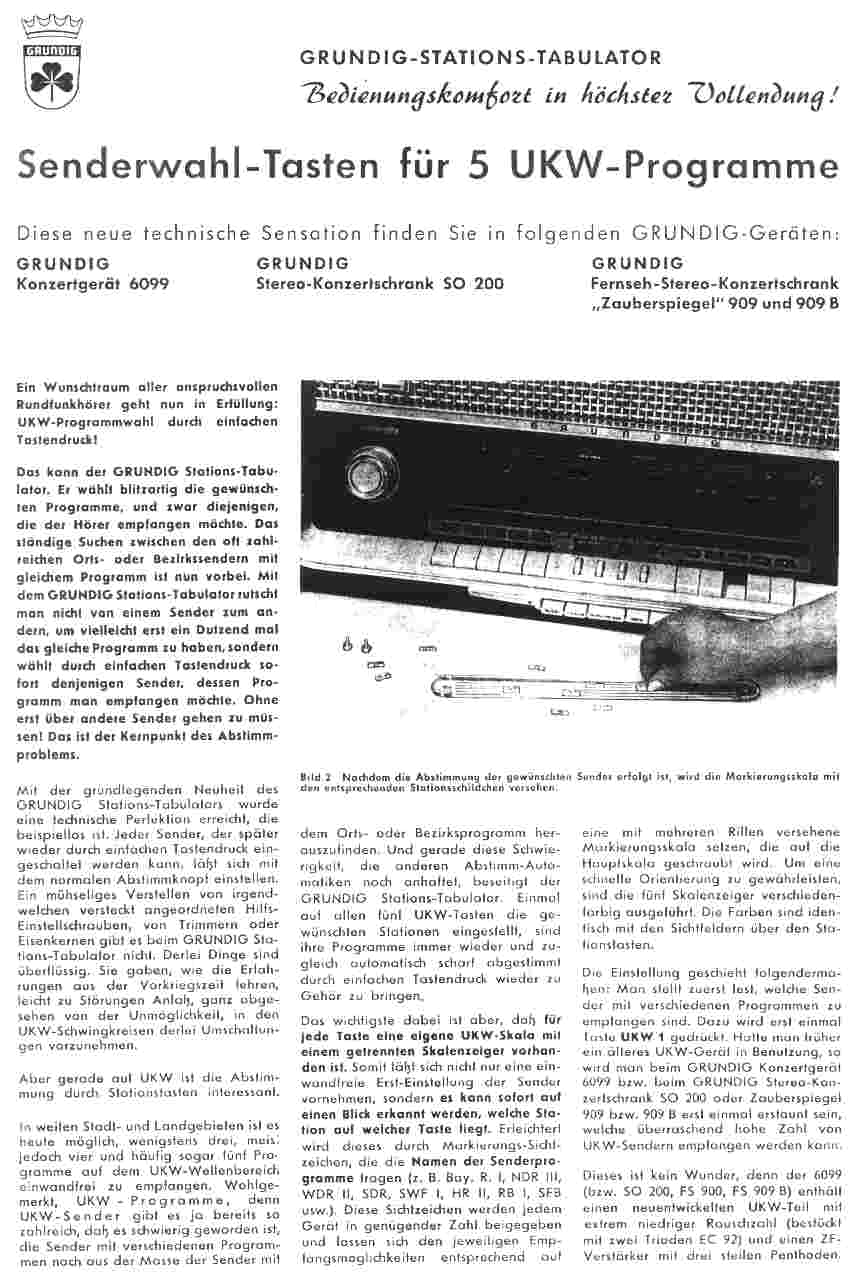

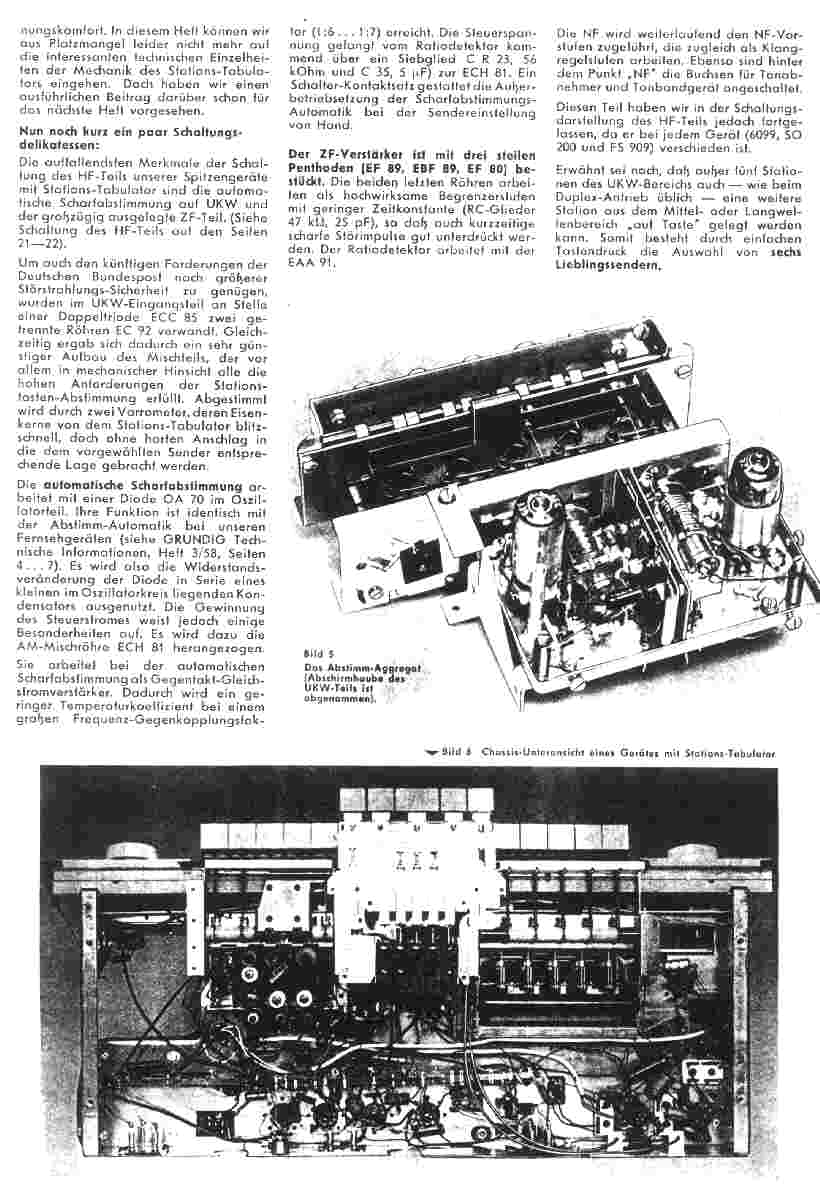

  1 Der nachfolgende Artikel über die Senderwahltasten für 5 UKW-Programme beim RF-Gerät 6099 ist den Technischen Informationen, Heft 4/1958 der Firma Grundig entnommen.

Attachments


Grundig Radio-: Konzertgerät 6099
