TK-5

TK-5; Grundig Radio- (ID = 348377) R-Player

TK-5; Grundig Radio- (ID = 348375) R-Player

TK-5; Grundig Radio- (ID = 348376) R-Player

TK-5; Grundig Radio- (ID = 348373) R-Player

TK-5; Grundig Radio- (ID = 348374) R-Player

TK-5; Grundig Radio- (ID = 348379) R-Player

TK-5; Grundig Radio- (ID = 348380) R-Player

TK-5; Grundig Radio- (ID = 348381) R-Player

TK-5; Grundig Radio- (ID = 348378) R-Player

TK-5; Grundig Radio- (ID = 13483) R-Player
Next schematics
TK-5; Grundig Radio- (ID = 2298552) R-Player TK-5; Grundig Radio- (ID = 2298551) R-Player
TK-5; Grundig Radio- (ID = 2298553) R-Player TK-5; Grundig Radio- (ID = 2298554) R-Player
TK-5; Grundig Radio- (ID = 2298555) R-Player TK-5; Grundig Radio- (ID = 2093595) R-Player
TK-5; Grundig Radio- (ID = 2093596) R-Player TK-5; Grundig Radio- (ID = 2093598) R-Player
TK-5; Grundig Radio- (ID = 2093599) R-Player TK-5; Grundig Radio- (ID = 2093597) R-Player
Next  pictures
Use red slider bar for more.

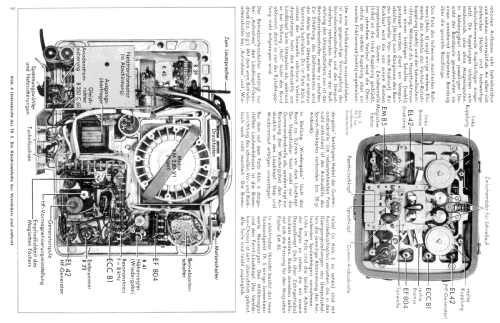

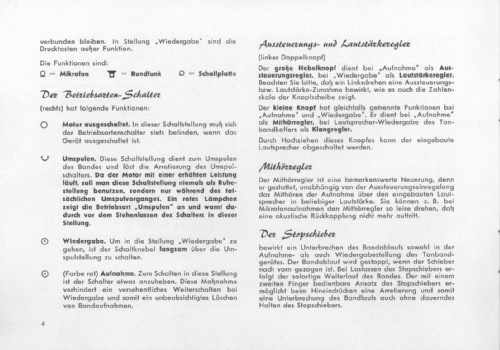

TK-5; Grundig Radio- (ID = 2298552) R-Player
Grundig Radio-: TK-5 [R-Player] ID = 2298552 1400x1126
Select picture or schematic to display from thumbnails on the right and click for download.
For model TK-5, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1955–1958 Category: Sound/Video Recorder and/or Player
Valves / Tubes 5: EF86 or EF804 ECC81 EL42 EL42 EM85
Main principle
to an article
Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 165; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: TK-5 - Grundig Radio-Vertrieb, RVF,
Material Various materials
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 360 x 190 x 300 mm / 14.2 x 7.5 x 11.8 inch
Notes Zweispur; 9,5 cm/s. Frequenzbereich 50-10000 Hz, Spulen-Ø 15 cm. Modell wurde in mehreren Farben produziert. Bandzählwerk, Aussteuerungskontrolle durch magischen Fächer, automatische Ausschaltung am Bandende, Mithörregler und Klangregler.
Net weight (2.2 lb = 1 kg) 10 kg / 22 lb 0.4 oz (22.026 lb)
Price in first year of sale 485.00 DM
Collectors' prices
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1955/56
Mentioned in HdB d.Rdf-& Ferns-GrH 1957/58

All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5994 models, 5205 with images and 4037 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Museum "Oldtimer Curioseum"
Museum "Das Rundfunkmuseum"
Literature "Funkschau" Vol. 30 No. 4 | 1958-02-20
Literature "Grundig Technische Informationen" Vol. 5 No. 2 | 1958-03
Literature "Grundig Technische Informationen" Vol. 2 No. 4 | 1955-07
Collection of Walter Hackl (D)
Collection of Heribert Jung (D)
Collection of Bartosz Szwed (GB)
Collection of Hannu Alho (FIN)
Collection of Hans-Werner Ellerbrock (D)
Collection of Werner Fiedler (D)
Collection of Jürgen Küting (D)
Collection of Heinz Hermann Luks (D)
Collection of Jose Mayoral-Diaz (E)
Collection of Manfred Rathgeb (D)
Collection of Roland Biesler (D)
Collection of Friedhelm Schaik (D)
Collection of Jaroslav Pochyly (CZ)
Collection of João-Afonso Santos (P)
Collection of Bernd Neumann (D)
Collection of Edmund Nussbaum (D)
Collection of Klaus Ortwein (D)
Collection of Dimitrios Karatasios (GR)
Collection of Marco Boiardi (I)
Collection of Matthias Zeber (D)
Collection of Walter Surber (CH)
Collection of a member from D
Collection of Sándor Perneky (H)



Forum contributions about this model
Grundig Radio-: TK-5
Threads: 2 | Posts: 2
Hits: 3572     Replies: 0
grundig: Tonbandgerät Grundig TK-5 - kein Ton
Uwe Ronneberger
07.Apr.11 		  1
grundig: Tonbandgerät Grundig TK-5 - kein Ton

Tonbandgerät Grundig TK 5 - kein Ton

Alle Sicherungen in Ordnung, Kontrollleuchte und magisches Auge leuchten, Bandantrieb funktioniert, aber aus dem Lautsprecher kommt kein Ton. Nicht mal ein Rauschen, Brummen beim Berühren eines NF-Spannung führenden Anschlußpunktes oder Kratzen beim Betätigen des Lautstärkereglers.
Ursache war ein defekter (Um-)Schalter, der zusammen mit dem Netzschalter auf dem Klangregler-Poti sitzt. Der 10 Ohm-Widerstand war ständig ein- und der Lautsprecher abgeschaltet.

Umschalter am Lautsprecher


Nach der Beseitigung dieses Fehlers war ein starkes Kratzen des Lautstärkereglers zu hören, auch beim Berühren der Anschlüsse am Poti kam ein Brumm im Lautsprecher an. Nur die Bandwiedergabe war fast unhörbar, auch das Berühren des Anschlusses am Magnetkopf brachte kein deutliches Brummen hervor. Der Fehler war also in der ersten Stufe zu suchen. Am Schleifer des Lautstärkepotis wurde eine einstellbare Gleichspannung ( 0 bis ca. 60 V ) gemessen.

Koppel-Kondensator

Der 50 nF-Kondensator hatte Feinschluß. Nach dem Austausch des versteckt, direkt unter der 1.Röhre eingebauten Kondensators spielt das Gerät wieder zur vollsten Zufriedenheit.

Einbauort des Kondensators

defekter Kondensator

Hits: 2424     Replies: 0
grundig: TK5 (TK 5);  Riemenwechsel
Klaus Ortwein
24.Jul.06 		  1
grundig: TK5 (TK 5);  Riemenwechsel
Liebe Kollegen,
hat jemand Erfahrung, wie bei diesem Gerät der Riemen gewechselt wird, der die Schnellaufmechanik antreibt?
Der Zählwerksriemen stellt ja gar kein Problem dar; derjenige, der zur linken Kupplung führt, läßt sich nach Aushängen einer Rückholfeder auch noch recht einfach entfernen. Nur bei dem dritten sehe ich keine Möglichkeit, ohne Abbau der Kopfträgerplatte weiterzukommen - die kräftigen Federn, die mir dabei wahrscheinlich um die Ohren fliegen werden, möchte ich allerdings nicht wieder zusammenpuzzeln müssen.
Auffällig scheint mir, daß die alten Rundgummis wohl stumpf zusammengesetzt worden sind, wohingegen die neuen keine sichtbare Verbindungsstelle aufweisen.

Für jeden Rat dankbar

Klaus

Grundig Radio-: TK-5
