• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1961/1962

• Category
• Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)

• Radiomuseum.org ID
• 105353

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 33

• Valves / Tubes
• ECC85 ECH81 EF85 EABC80 EM84 ECC83 ECC83 ECC83 ELL80 ELL80 PC88 PC93 PCC88 PCF80 EF183 EF183 EF184 EBF89 EF80 PABC80 EF80 EF80 ECH84 PL83 PC92 EAA91 PCL82 ECH84 PL36 PL84 PY88 DY86 AW59-90

• Number of Transistors

• Semiconductors
• 1N82A OA90 or. OA160 B250C150 E220C300

• Main principle
• Superheterodyne (common)

• Wave bands
• Wave Bands given in the notes.

• Details
• Other Combination - see Notes; Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• 4 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

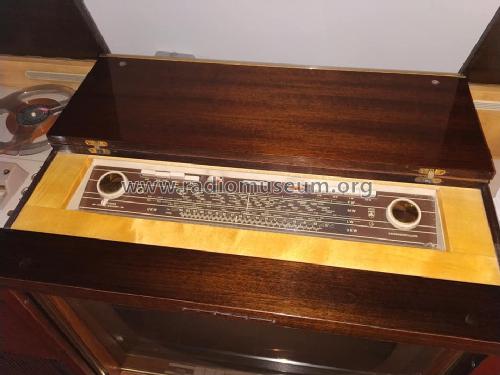

• Model: Fernseh-Stereo-Konzertschrank Zauberspiegel 59K5 - Grundig Radio-Vertrieb, RVF,

• Shape
• Console, Lowboy (legs < 50 %).

• Dimensions (WHD)
• 1460 x 865 x 480 mm / 57.5 x 34.1 x 18.9 inch

• Notes

• 59-cm-Fernsehchassis 5a/17 mit 23 Röhren;
  Rundfunk-Chassis mit 10 Röhren, LMKU, Stereo-NF-Verstärker mit 2× 7,5 W;
  Phono-Chassis = GW11.
  Magnettongerät TM60 oder TM64 nachträglich einsetzbar, dann zusätzlich 7 bzw. 6 Röhren.

  Schwarzweißfernseher mit VHF und UHF. 59 cm-Bildröhre mit 110°-Ablenkung.
  Das Gerät enthält einen Stereo-Plattenwechsler und ein Rundfunkteil mit Lang- Mittel- Kurzwelle sowie UKW/FM Bereichen. Die ersten zehn Röhren sind die des Radios, die restlichen 23 die vom Fernsehempfänger. Fernseher und Radio verfügen über eine unabhängige Stromversorgung.

  Ein Tonband-Einbauchassis TM60 oder TM64 (+ DM 665,-) ist nachträglich einsetzbar.

  ---

  Black and white television with VHF and UHF. 22-inch picture tube with 110° deflection.
  This device contains a stereo record changer and a radio with Long, Medium, Short waves and Frequency Modulation. The first ten tubes are those of the radio, the other 23 are those of the television. The TV and radio have independent power supplies.

  A tape recorder TM60 or TM64 can be retrofitted.

• Net weight (2.2 lb = 1 kg)
• 85 kg / 187 lb 3.6 oz (187.225 lb)

• Price in first year of sale
• 1,948.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1961/62

• Mentioned in
• -- Original-techn. papers. (Original Grundig Circuit Diagram)

• Literature/Schematics (1)
• Handbuch RFP 1961/62 S.59 (Thiele)

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
