831; Kuba Kuba-Imperial, (ID = 205159) Radio

831; Kuba Kuba-Imperial, (ID = 205160) Radio
Use red slider bar for more.
831; Kuba Kuba-Imperial, (ID = 205159) Radio
Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
alternative name

Imperial Kuba
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 10: ECC85 ECH81 EF89 EABC80 EM85 EM85 EL84 EL84 EBC91 EZ81
Main principle Superheterodyne (common)
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker - This model requires external speaker(s).
Power out 12 W (unknown quality)
from Radiomuseum.org Model: 831 - Kuba Kuba-Imperial, G.
Material Metal case
Shape Chassis only or for «building in»
Notes

wie Kuba 832, jedoch größere Skalenabmessung. Push-Pull-Gegentaktendstufe, Dynamic Expander (EBC91, EM85), es ist eine Variante des Körting Dynamic 830W. Es sind zwei Lautsprecheranschlüsse vorgesehen: Tieftöner (über Drossel) und Mittel-/Hochtöner.

External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1957/58 / Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Kuba (Kuba-Imperial), G. Kubetschek; Wolfenbüttel
Here you find 726 models, 673 with images and 270 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Kuba Kuba-Imperial,: 831
Threads: 1 | Posts: 4
Hits: 2434     Replies: 3
kuba: Kuba Imperial 831/832 Gegentaktendstufe
Günther Stabe † 19.8.20
26.Nov.05
  1 Guten Tag,

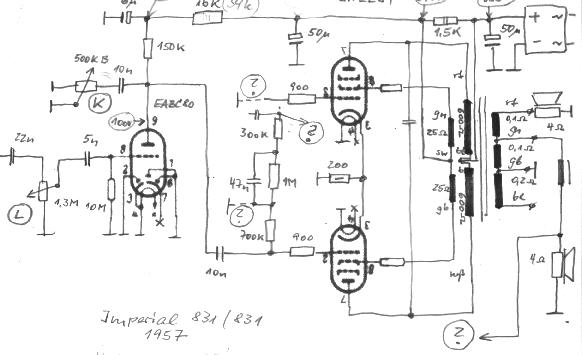

vor vielen Jahren habe ich zur Teilegewinnung (für einen Gitarrenverstärker) eine Musiktruhe aus einer Gartenlaube "gerettet", allerdings in Unkenntnis eines möglichen Sammlerwerts ganze Arbeit geleistet... (Entschuldigung!). Aber von der Verdrahtung habe ich doch noch einiges abgezeichnet, weil es eine interessante und aufwändige Schaltung war.  Den Gegentaktausgangsübertrager setzte ich in einer anderen Schaltung ein, war aber mit dem Ergebnis unzufrieden; wie ich unlängst einer alten Funkschau entnahm, war die ursprüngliche Verwendung (EABC80 und 2xEL84) ohne Phasenumkehrröhre, da die Phasendrehung im Übertrager geschah. Diese Originalschaltung würde ich sehr gern -zu Demonstrationszwecken- wieder aktivieren, allerdings habe ich damals -beim Abzeichnen- mindestens 2 offene Enden der Schaltung nicht einsehen können. Daher ist das Schema unvollständig, aber vielleicht kann jemand der überaus kundigen Mitglieder helfen? Die offenen Enden habe ich mit (?) versehen. Vielen Dank im voraus für Ihre Mühen!
Günther Stabe

Attachments

Georg Beckmann
26.Nov.05
  2 http://www.radiomuseum.org/protect-path.cfm?image=d%5F1958%5Fkoerting%5F830wdynamic%5Fsch2%2Epdf&kind=schem

Hallo Herr Stabe,

schauen Sie sich einmal den Plan vom Körting 830 an. Die fehlende gegenphasige Spannung für die andere EL 84 könnte von einer Kathode der EABC 80 kommen.
Irgendwo im Internet stand ein Hinweis, dass Körting + Kuba gleiche oder ähnliche Baugruppen verwendet hat.

Gruß Georg Beckmann
Jens Dehne
26.Nov.05
  3 Hallo Herr Stabe und Herr Beckmann,

hier hat sich Herr Knoll viel Mühe gegeben und dieses Schaltungsprinzip erklärt: http://www.radiomuseum.org/forum/koerting_koerting_830w_dynamic_anmerkungen_zur_schaltung.html
Seinerzeit war mir beim "Lorenz Goldsuper W 45-3D", siehe http://www.radiomuseum.org/r/schaub_goldsuper_w45_3d.html diese Schaltung auch neu.

Viel Spaß weiterhin und Grüße aus Erfurt
Jens Dehne
Günther Stabe † 19.8.20
27.Nov.05
  4 Hallo Herr Beckmann und Herr Dehne,
vielen Dank für Ihre Antworten; der Körting kommt der Sache sehr nahe. Da werde ich bald meinen Lötkolben wetzen... Auch Dank an Herrn Knoll für seine anschaulichen Erläuterungen.
Herzliche Grüße
Günther Stabe
